压铸工序用多工位定位修整夹具结构

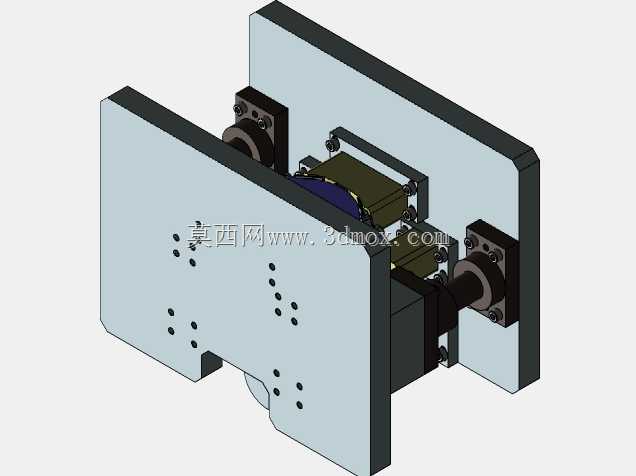

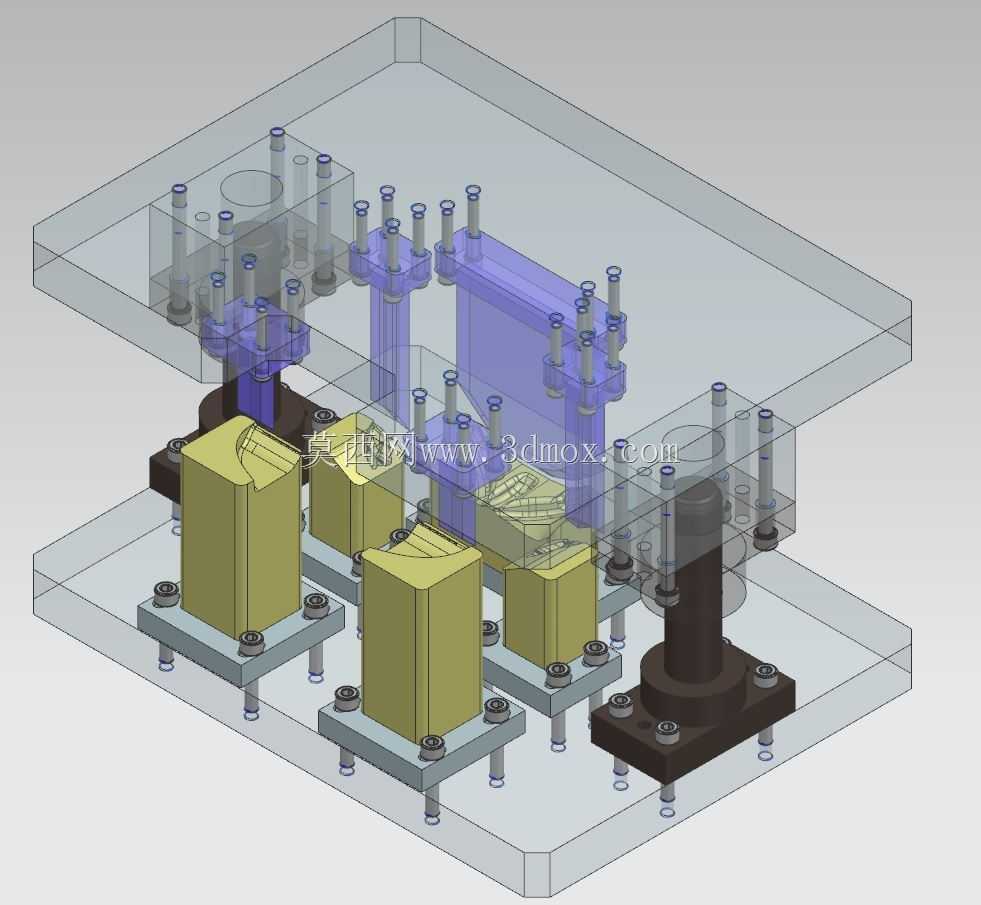

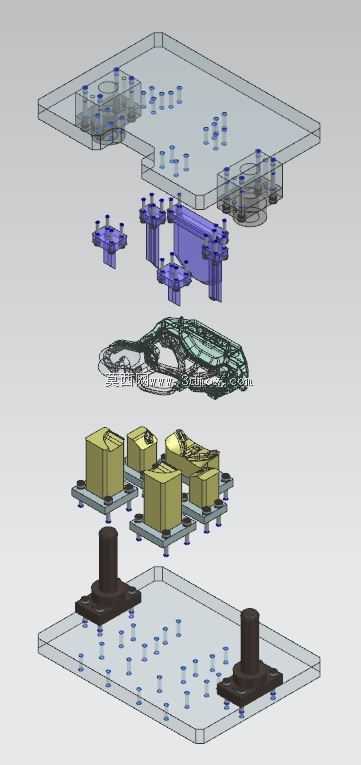

　　这套夹具主要面向压铸生产后段的铸件修整工序搭建，在压铸件完成出模、去浇口的初处理后，需要对分型面残留飞边、局部成型缺欠进行人工或半自动化修整作业，单工位装夹单次仅能固定1件工件，频繁拆装会大幅拉长辅助工时，多工位并行的结构设计刚好匹配小尺寸压铸件的批量修整需求，一次装夹即可完成4件工件的定位锁紧，作业人员无需反复启停工位、重复校准定位基准，能有效压缩单批次工件的处理周期。从结构分层来看，整套夹具采用上下双层模板的模架式布局，下层模板作为安装基座，所有工件定位座、导向支撑柱、底部锁紧组件都直接固定在下层模板的基准面上，安装时需要先将下层模板的底面与作业工作台面做平行度校准，控制平面度公差在0.02mm以内，避免后续装夹出现定位偏移；

　　上层模板通过四角的导柱导套结构与下层模板实现合模导向，导柱与导套的配合间隙控制在H7/g6区间，既保证合模过程顺畅无卡滞，也能避免上下层对位偏差导致的工件压伤。每个独立工位的定位座都根据对应压铸件的外形轮廓做了仿形铣削，定位面贴合工件的非加工基准面，避免修整作业时工件出现窜动，定位座通过内六角螺栓与下层模板锁固，每个定位座下方都设置了可调支撑钉，可根据工件实际成型尺寸微调支撑高度，补偿压铸件出模后的微小尺寸公差，避免装夹时出现过定位或者定位悬空的问题。上层模板对应每个工位的位置都设置了弹性压头，合模时压头刚好抵在工件的非修整面，压头内部加装了矩形弹簧，可根据工件的外形偏差自动调整压紧力，既保证装夹牢固度，

　　也不会因为压力过大导致薄壁压铸件出现变形。整套夹具的侧边设置了独立的顶升导向组件，合模锁紧后该组件可作为辅助支撑，分担上层模板的受力，避免长时间作业后模板出现中部下挠的变形问题；上下模板之间的支撑柱按照受力分布均匀排布，在无工位的空置区域额外增设支撑柱，提升模板整体刚性，减少压紧作业时的模板形变。从安装边界来看，整套夹具的整体外形适配常规的台式作业工作台，下层模板的安装孔位按照标准T型槽间距设置，可直接通过T型螺栓固定在工作台面上，不需要额外加工过渡连接板；夹具的开合行程控制在120mm，预留出足够的工件取放空间，作业人员取放工件时不会与上层模板发生干涉。在实际应用场景中，这套夹具除了适配人工手持打磨工具的飞边修整作业，

　　也可直接加装在半自动修整设备的工作台上，配合气动或电动修整主轴完成自动化去飞边、轮廓修整工序，定位基准统一的前提下，可保证同批次工件的修整精度一致性，减少人工对位的尺寸误差。设计过程中优先考虑了夹具的通用性拓展能力，所有定位座、压头都采用快换式安装结构，当需要换型处理不同规格的压铸件时，仅需更换对应工位的定位座与压头，不需要拆卸整套夹具的模架部分，可大幅缩短换型调试的时间，适配多品种小批量的压铸件生产修整需求。每个工位的定位基准都与模架的中心基准做了统一校准，单个工位的定位误差控制在0.03mm以内，同批次装夹的工件位置度偏差不会累积，能保证修整加工时的余量均匀，避免出现局部过修或者修边不到位的问题。夹具的所有导向部件、滑动配合面都预留了润滑注油通道，日常维护时可直接通过注油孔加注润滑脂，减少导柱导套的磨损，延长夹具的整体使用寿命；所有锁紧螺栓都采用标准内六角圆柱头螺栓，易损件全部选用通用标准件，后期维护更换时不需要单独定制配件，可降低运维成本。在结构强度校核阶段，针对每个工位的最大压紧力做了受力仿真，确认模板、支撑柱、定位座的受力变形量都在允许公差范围内，即使长时间满负荷作业，也不会出现结构变形导致的精度丢失问题。
