抱杆式攀爬作业机械结构设计方案

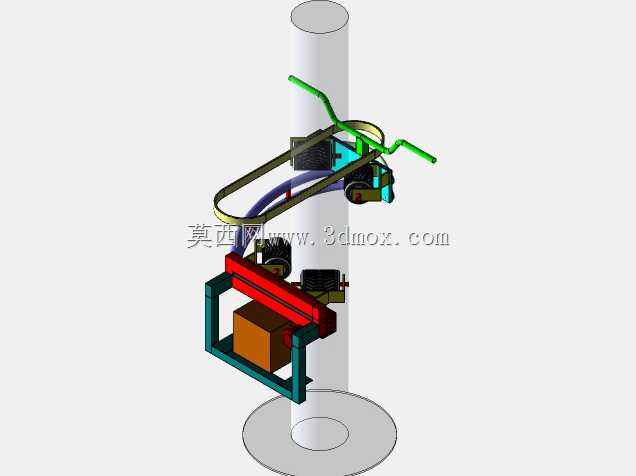

　　这款抱杆式攀爬作业设备，主要面向柱状杆件的垂直攀爬作业场景，可适配林业修枝、果实采摘、杆上巡检、高空附着物安装等多种野外作业需求，替代传统人工脚扣攀爬的作业模式，降低高空作业的坠落风险，同时提升连续作业的承载能力与作业稳定性。设备整体采用环抱式抱紧结构设计，核心依托上下两组可开合的抱紧组件实现与柱状杆件的贴合，两组抱紧组件之间设置有相对滑移驱动结构，通过交替抱紧、交替位移的蠕动式行进逻辑，实现沿杆件轴向的上下移动，整套机构无需额外铺设导轨，可直接在不同直径的圆柱杆件上自适应抱紧，适配常规范围内的树干、通信杆、灯杆等柱状载体。从结构布局来看，设备的抱紧组件采用V型贴合面搭配弹性压紧轮的设计，压紧轮表面包覆高摩擦系数的防滑包覆层，

　　既可以保证抱紧时的摩擦力足够支撑整机及搭载作业负载的重量，又能避免刚性接触对杆件表面造成压损，同时轮式接触结构可以降低攀爬移动过程中的行进阻力，减少驱动功率损耗。上下两组抱紧架之间采用线性导向结构连接，驱动单元布置在两组架体的中间位置，通过直线传动实现两组架体的相对位移，每一组抱紧架都配置独立的抱紧松紧驱动结构，可独立控制抱紧力大小，在攀爬过程中始终保证至少有一组抱紧架与杆件处于可靠抱紧状态，避免设备出现滑脱坠落的风险。设备上部预留了标准化的作业载具安装位，可根据实际作业需求搭载修枝锯、采摘收纳筐、检测摄像头、喷涂工具等不同作业模块，载具安装位设置了快拆结构，可在现场快速更换作业端头，适配不同的作业任务。下部架体设置有负载安装平台，

　　可搭载电池模块、控制模块以及作业物料收纳空间，平台周边设置有防护栏结构，避免搭载的物料在攀爬过程中出现掉落。从安装边界来看，设备的开合架体可实现大角度张开，安装时无需从杆件顶端套入，可直接在杆件任意位置开合扣合，适配野外现场的快速安装需求，不需要提前对杆件做预处理，只要杆件表面无突出的大面积障碍物即可正常攀爬。设备的抱紧轮组具备一定的自适应摆角，可适配杆件存在一定锥度、表面不平整的实际工况，在树干这类存在自然凸起、直径渐变的载体上也能保持稳定的抱紧力，不会因为局部直径变化出现卡滞或者抱紧失效的问题。设计过程中重点考虑了野外作业的可靠性，所有传动结构都设置了防尘防护外壳，避免野外环境中的枝叶、尘土进入传动间隙造成卡滞，

　　驱动单元采用低转速大扭矩的输出特性，保证攀爬过程中即使遇到局部卡阻也能提供足够的牵引力，同时整套设备的重心始终布置在抱紧机构的中心轴线上，避免攀爬过程中出现偏载倾斜，保证抱紧轮的受力均匀，减少单侧轮组的过度磨损。在作业安全性设计上，设备设置了机械自锁结构，当驱动系统失去动力时，抱紧机构会自动锁止在杆件表面，不会出现自由下滑的情况，同时架体上预留了安全绳挂载点，作业人员可将安全绳与设备可靠连接，作为高空作业的第二道安全防护。整套结构的零部件多采用标准化型材与通用加工件制作，加工难度低，后期维护更换配件成本低，适合野外作业场景下的快速维修保养，不需要复杂的专用工具即可完成常规的易损件更换。
