食品级316L不锈钢卫生级快装接头结构

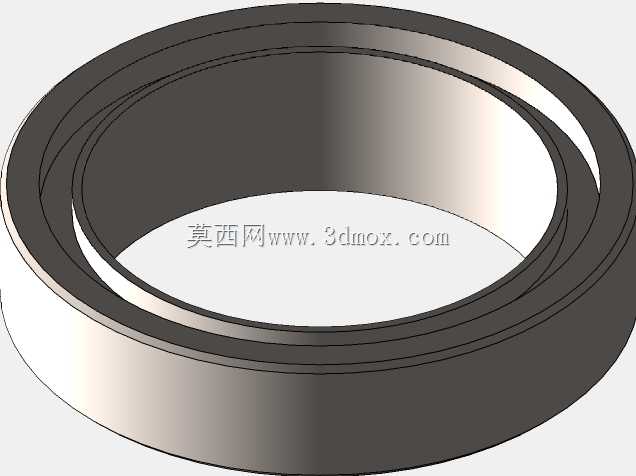

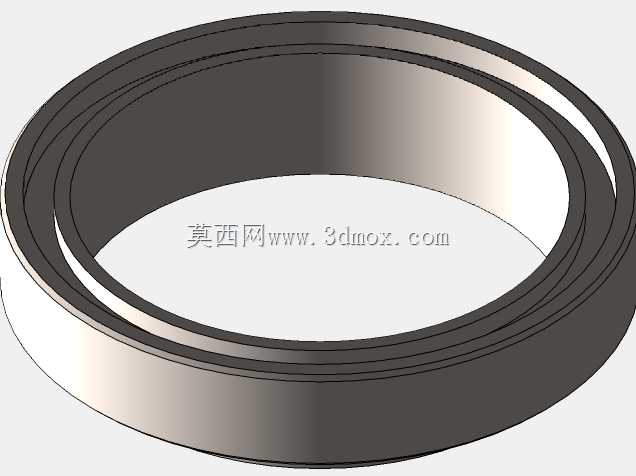

　　在食品加工、生物医药、高端饮品生产的流体输送管路系统中，管路连接部件的卫生合规性、密封可靠性、拆装便捷性直接决定整套生产系统的运行稳定性与卫生达标水平，本次呈现的这款环形连接构件，正是针对洁净流体输送场景开发的卫生级管路连接核心配件。从实际应用场景来看，这类构件广泛部署在乳制品生产线的物料输送管路、制药纯化水分配系统、啤酒酿造的糖化与发酵管路连接段，以及中央厨房的酱料输送管线中，所有与输送介质接触的表面均采用食品级SUS316L不锈钢材质打造，从材料端规避了重金属析出、锈蚀脱落污染介质的风险，完全符合食品接触材料的相关安全标准。

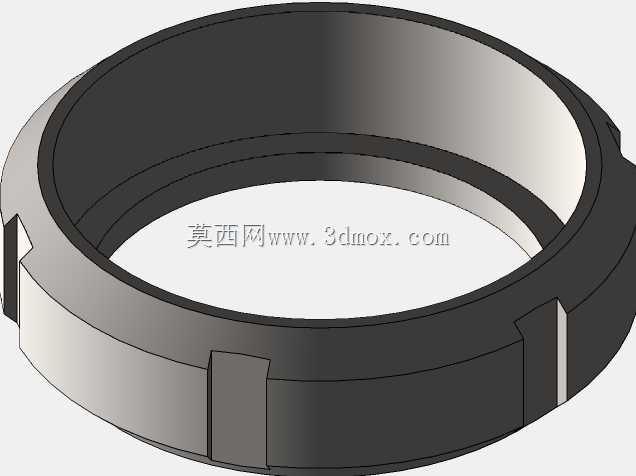

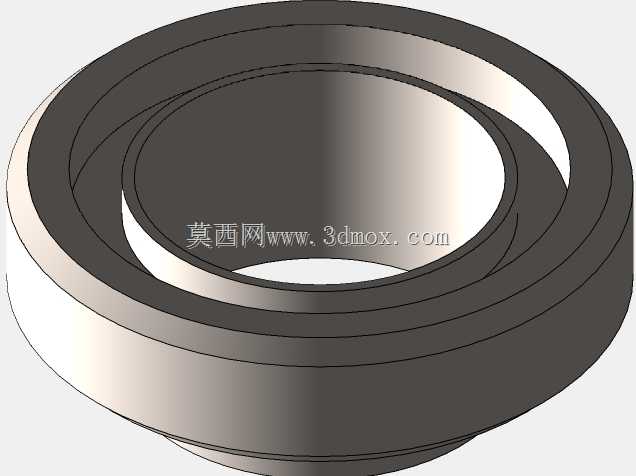

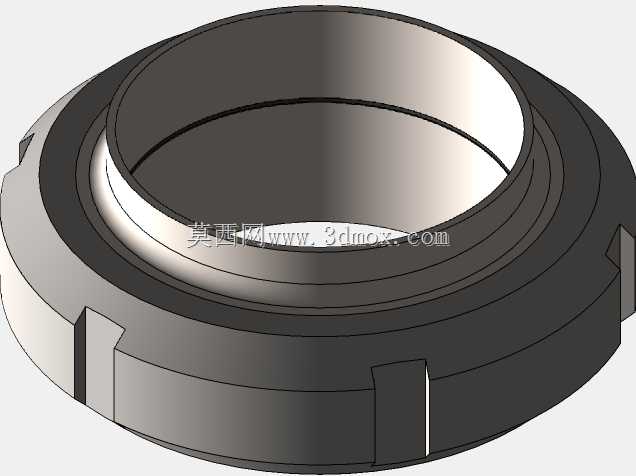

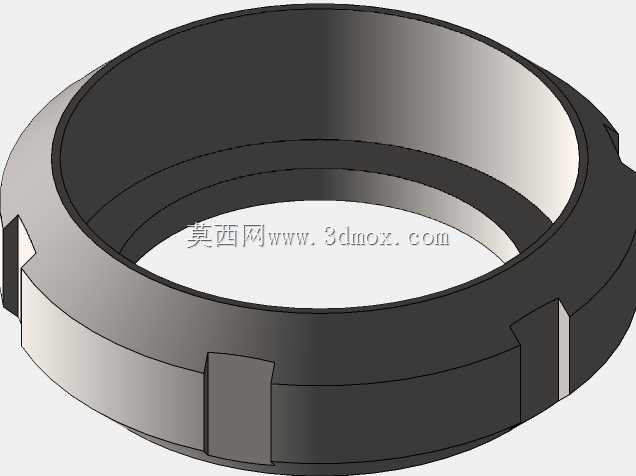

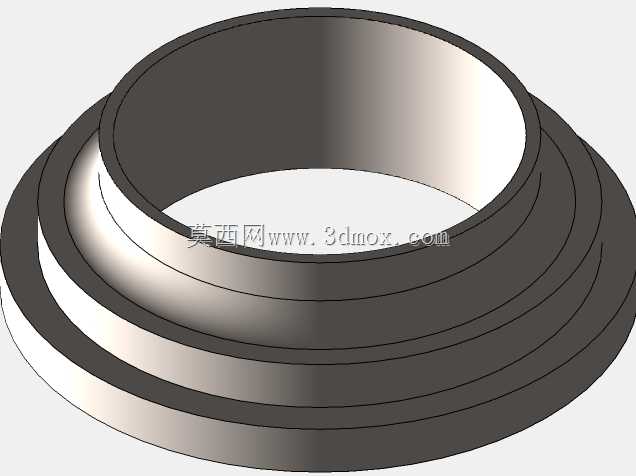

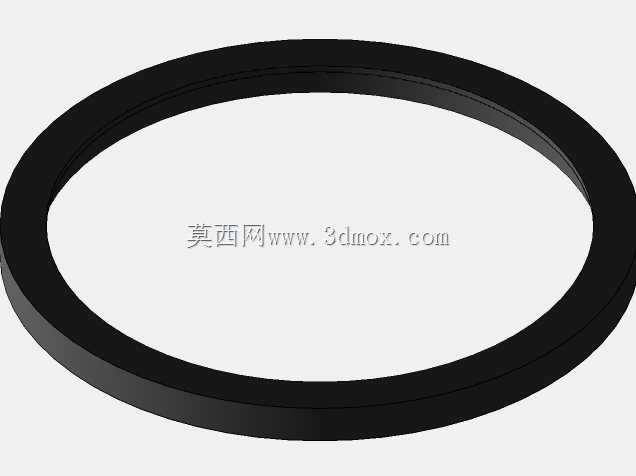

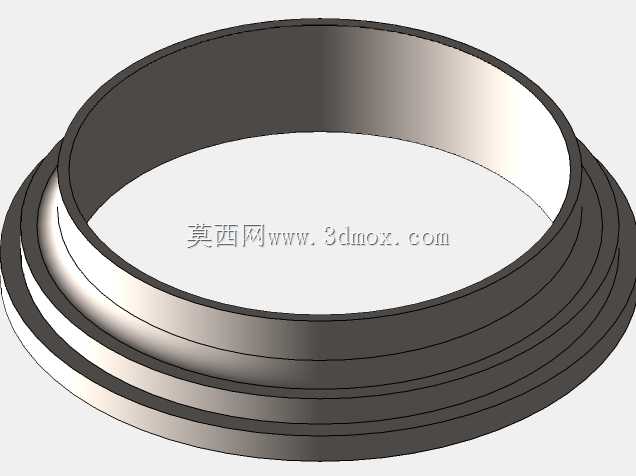

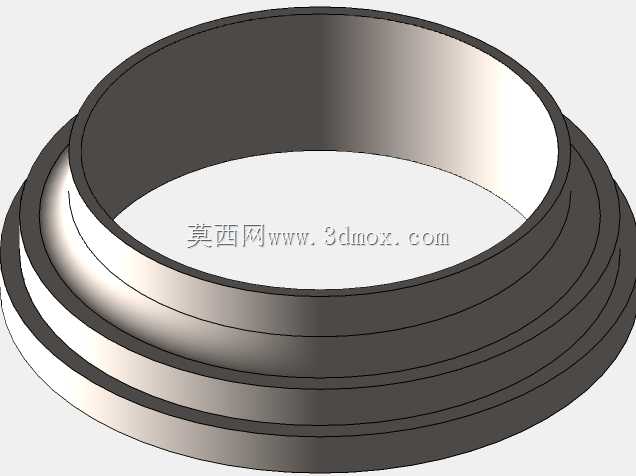

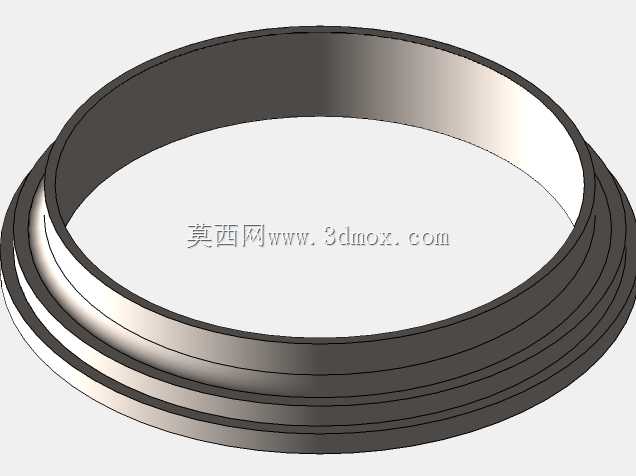

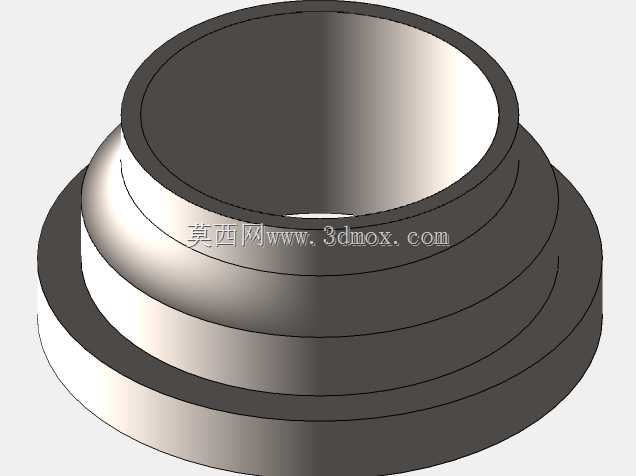

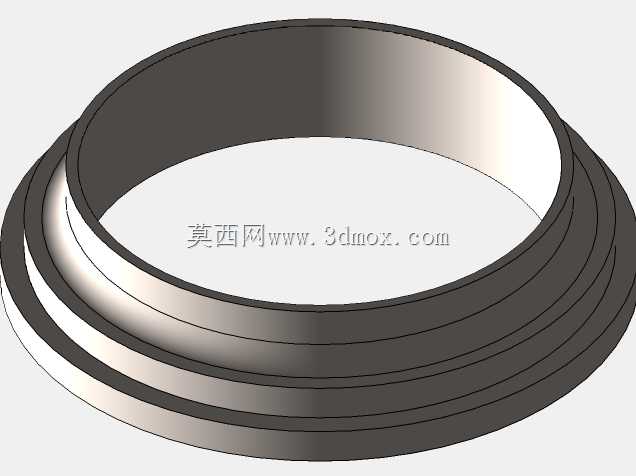

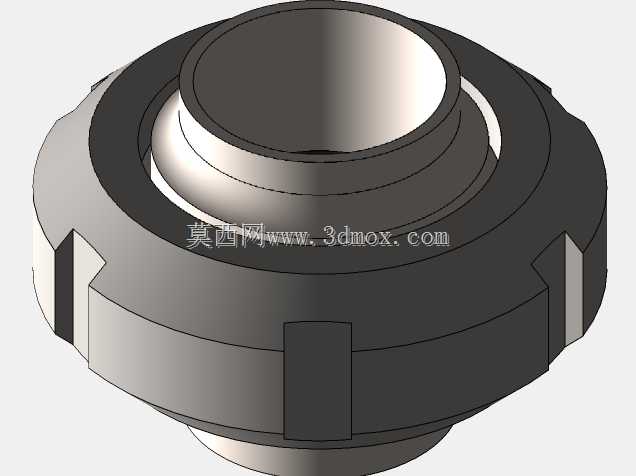

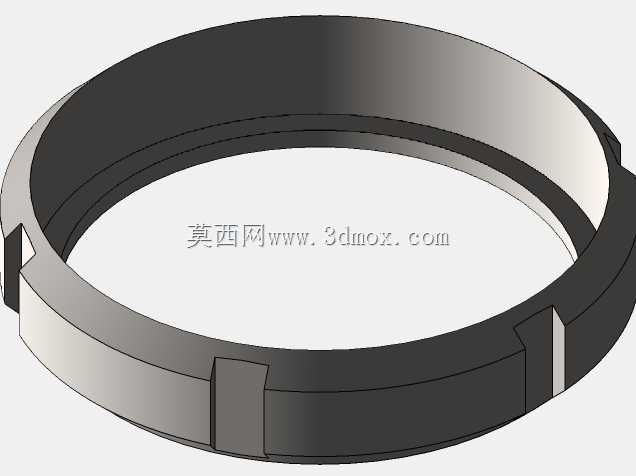

　　从功能特性层面看，该构件采用多阶环形凸缘的结构设计，外侧的多层环形槽道是为适配快装卡箍的锁紧结构预留的安装位，安装时仅需将对接的两个接头端面对齐，套入配套的卫生级密封垫圈，再用标准快装卡箍箍住外侧的凸缘结构拧紧锁紧件即可完成连接，相比传统的法兰焊接、螺纹连接方式，这种快装结构不需要现场焊接作业，也不用在管路上加工外螺纹，大幅降低了现场安装的施工难度，同时在管路需要定期拆洗、消杀、更换管路段的时候，无需动用专用切割、套丝工具，徒手配合简单的扳手即可完成拆装，完美匹配食品、制药行业定期对管路进行CIP原位清洗、拆卸消杀的运维需求。构件内侧的过渡面采用大圆弧平滑过渡设计，没有直角死角、没有残留凹槽，输送流体通过时不会出现物料滞留的死区，避免了蛋白类、糖类介质在死角处积存变质引发的微生物超标问题，内壁的表面粗糙度可以达到卫生级要求的Ra0.8以下，光滑的表面既不容易挂附物料，也能让清洗介质完全冲刷到所有接触表面，保障清洗消杀的效果。

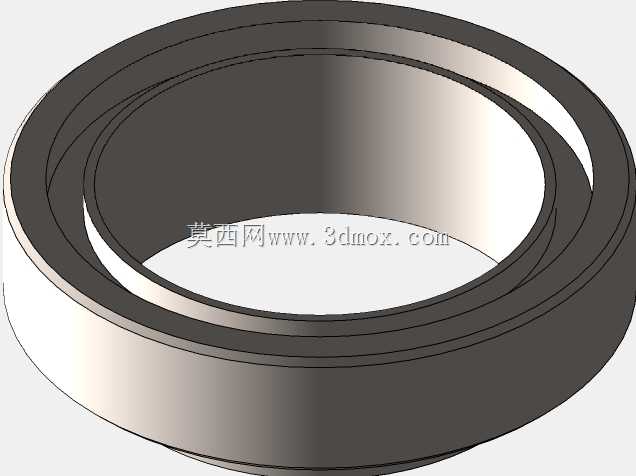

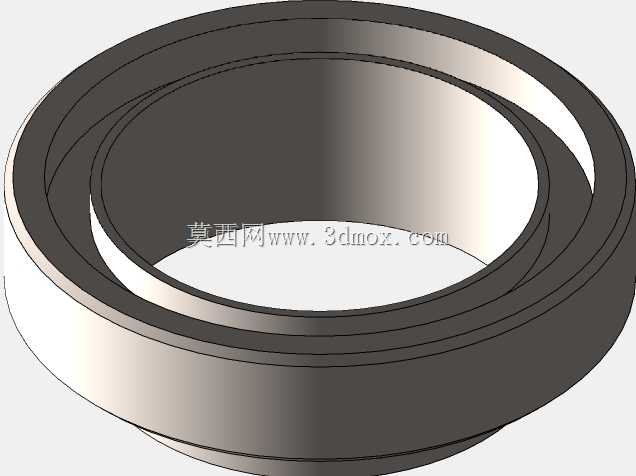

　　从设计思路的维度拆解，这款构件的结构参数完全匹配卫生级管路的通用安装标准，外侧凸缘的外径尺寸、凸缘的厚度、相邻槽道的间距都严格遵循行业通用的快装接头尺寸规范，能够和同规格的市售快装卡箍、密封垫圈、弯头、三通等配件实现通用互换，不需要单独定制配套连接件，降低了用户的备件采购成本与运维难度。构件的端面加工有精准的定位止口，对接时两个接头的止口可以互相嵌合，既能够保证对接时的同轴度，避免管路错位引发的密封面偏斜泄漏，也能在卡箍锁紧时限制接头的轴向窜动，保障管路在承受一定输送压力时连接结构不会脱开。材质选择上采用低碳含量的316L奥氏体不锈钢，相比普通304不锈钢，其耐氯离子腐蚀的性能更优异，在输送含一定盐分的食品介质、消毒用含氯清洗剂时，不容易出现点蚀、晶间腐蚀的问题，大幅延长了配件的使用寿命，也降低了管路锈蚀杂质混入产品的风险。

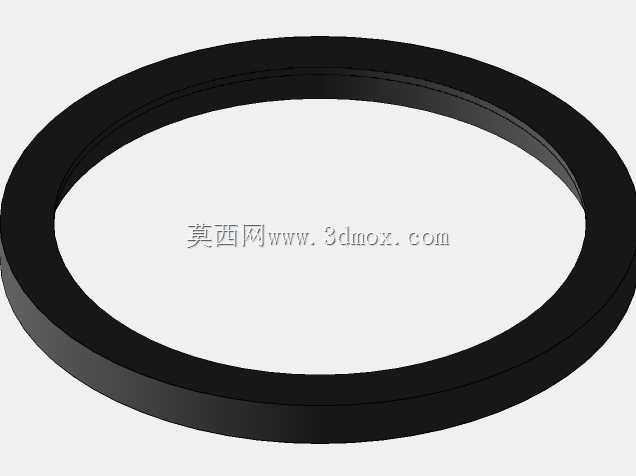

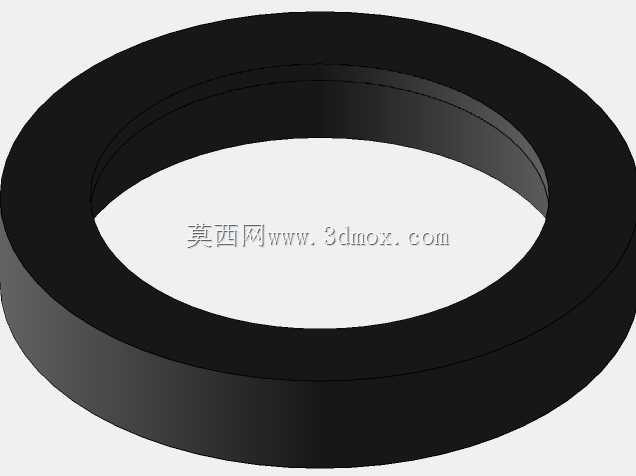

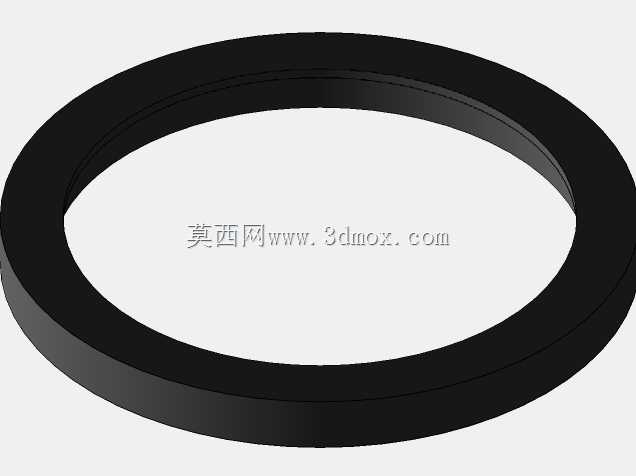

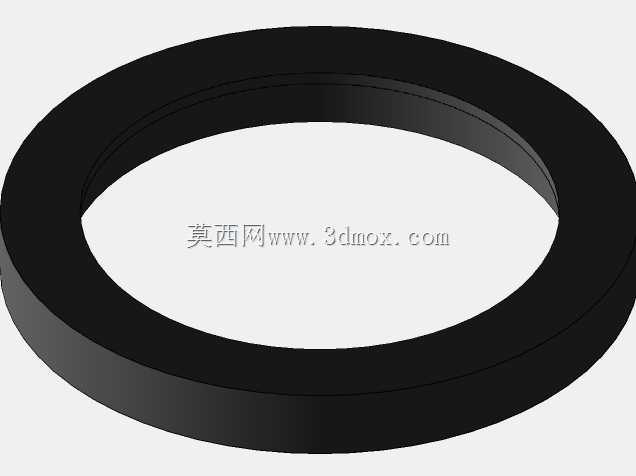

　　从安装边界与尺寸适配的角度看，该构件的轴向长度经过优化设计，在保证连接结构强度、预留足够卡箍安装空间的前提下，尽可能压缩了接头自身的轴向尺寸，能够适配空间紧凑的管路布局场景，不会因为接头长度过长导致管路排布时出现干涉问题。内侧的通径尺寸和对接管路的内径完全一致，对接后内壁平滑齐平，不会出现通径突变引发的流体紊流、压降增大问题，也避免了通径错位导致的物料积存。构件的密封面采用平面加微倒角的设计，和卫生级硅胶、氟橡胶密封垫圈配合时，能够在卡箍的锁紧压力下形成均匀的密封面比压，在0-1.0MPa的常规流体输送压力范围内都能实现可靠密封，不会出现滴漏问题。需要注意的是，安装时要保证密封垫圈完全嵌合在两端的密封面之间，不能出现偏斜、挤出的情况，卡箍的锁紧力矩要控制在合理范围内，既要避免力矩不足导致密封不严，也要避免力矩过大压坏密封垫圈或者导致接头凸缘变形。另外在日常运维中，每次拆卸清洗后要检查密封垫圈是否有划伤、老化变形的情况，及时更换失效的密封件，同时检查接头密封面是否有划痕、附着物，及时清理修复，才能长期保障管路连接的可靠性与卫生性。
