316L不锈钢卫生级卡箍抱箍结构设计

　　在食品饮料、生物制药、洁净流体输送这类对卫生等级有严苛要求的生产场景里，管道连接的可靠性、易清洁性一直是管路系统设计的核心考量点，这款卫生卡套成套结构正是针对这类场景开发的快装式连接构件。不同于普通工业管道使用的焊接法兰或者螺纹接头，卫生级管路要求连接位置无卫生死角、内壁齐平无积液、拆装便捷可频繁拆洗，同时要耐受生产过程中的CIP原位清洗、SIP灭菌的高温腐蚀环境，因此对构件的材质、成型精度、配合公差都有极高要求。

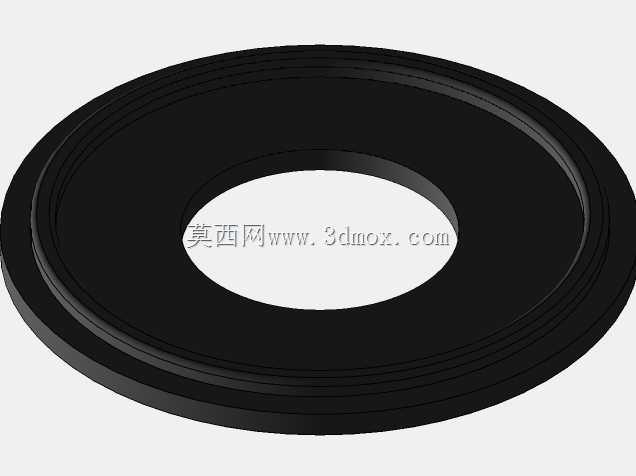

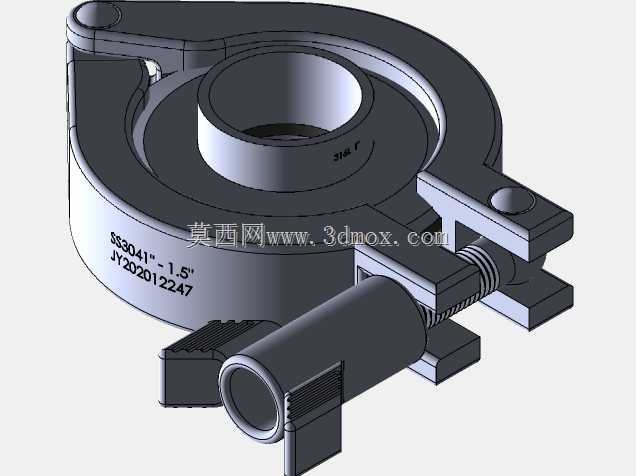

　　从结构功能来看，这套构件的核心作用是实现两根带快装接头的卫生级管道的密封紧固，配套的硅胶或者PTFE密封垫圈被压合在两个接头的端面之间，通过外侧的抱箍卡紧接头外圈的凸缘，均匀施加径向压紧力，让密封垫产生均匀的弹性变形，既保证管路内部的承压密封能力，又不会因为局部压力过大导致密封垫过度挤压变形、提前老化失效。抱箍的开口铰接结构设计，让安装时不需要完全拧下紧固件，只需要松开锁紧端的螺栓，将抱箍掰开套入两个对接的接头凸缘位置，再拧紧紧固件即可完成安装，相比法兰连接需要对齐多个螺栓孔、逐个对称拧紧的操作，安装效率能提升60%以上，非常适合需要频繁拆装清洗的生产管路，比如乳制品生产线的物料输送段、制药车间的纯化水回路、啤酒酿造的糖化管路等场景。

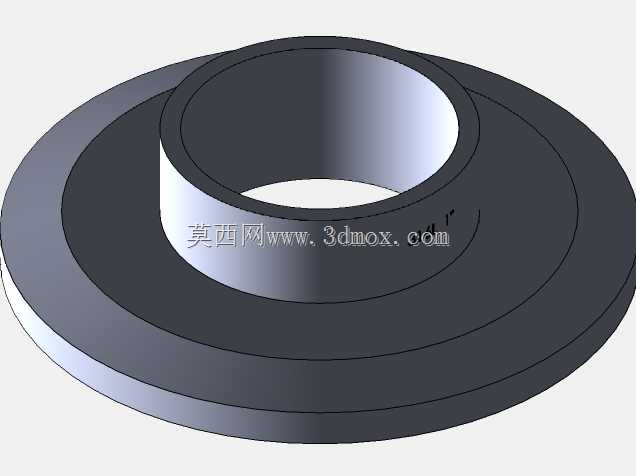

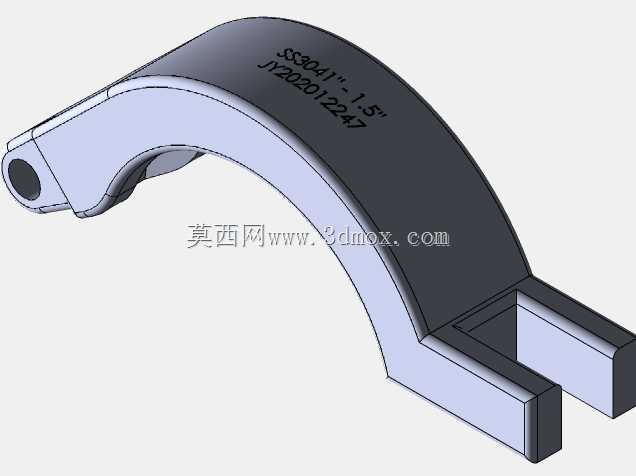

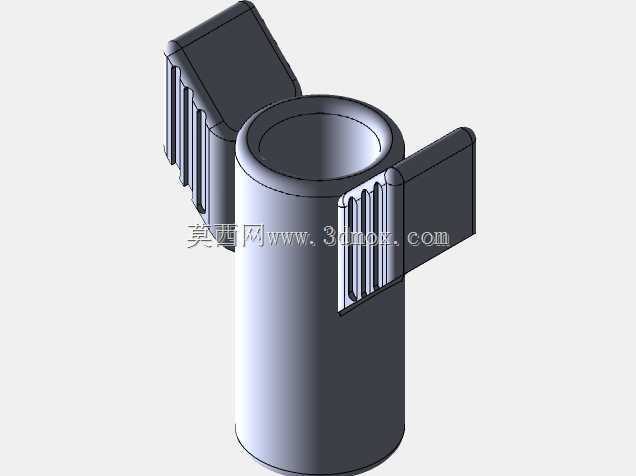

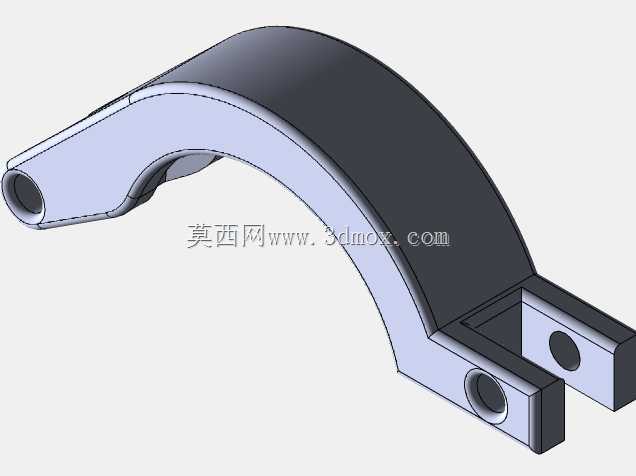

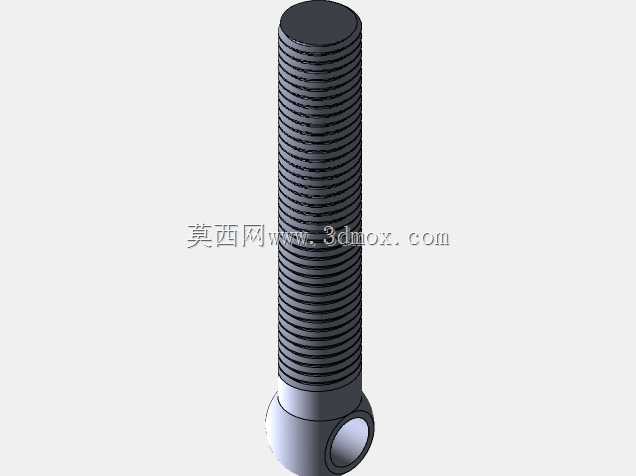

　　设计过程中首先要匹配对应公称直径的卫生级快装接头标准，1英寸规格的卡套对应常规的DN25卫生管道，接头凸缘的外径、倒角尺寸都严格遵循行业通用尺寸规范，保证和市面上同规格的快装接头、弯头、三通等配件完全互换，不会出现配合卡滞或者密封不严的问题。抱箍的弧形内侧轮廓完全贴合接头凸缘的外圆弧面，卡紧后整个弧面均匀受力，避免局部应力集中导致凸缘变形或者抱箍断裂；铰接端的双支耳带孔结构，穿入铰接销轴后可以实现抱箍的自由开合，支耳的厚度、销轴孔的位置都经过受力校核，在管路额定1.6MPa工作压力下，铰接位置的弯曲应力远低于316L不锈钢的许用应力值，长期反复开合也不会出现支耳开裂、销轴变形的问题。锁紧端的单支耳结构预留了标准紧固件的安装空间，拧紧螺栓时两个支耳被拉近，带动抱箍的弧段收缩，均匀压紧接头凸缘，设计时特意预留了足够的锁紧行程，即使密封垫出现一定程度的压缩永久变形，依然可以通过进一步拧紧螺栓补偿密封压力，延长密封件的使用寿命。

　　材质选择上采用SUS316L奥氏体不锈钢，这种低碳不锈钢相比普通304不锈钢，在含氯离子的清洗介质、酸性物料环境下拥有更好的耐晶间腐蚀能力，完全符合食品接触材料安全标准与制药行业GMP规范要求，构件表面经过电解抛光处理，粗糙度Ra值低于0.8μm，外表面没有毛刺、凹陷、划痕等容易积尘藏污的缺陷，日常清洁时可以很容易地冲洗掉表面残留的物料或者清洗剂，不会滋生细菌。安装边界方面，这套卡套成套结构安装完成后，径向最大尺寸比管道外径大40mm左右，轴向占用的安装长度仅为20mm，在管路排布时不需要预留太大的操作空间，即使是管路排布密集的阀组区域、设备接口位置也能顺利安装；锁紧螺栓的操作空间只需要预留普通扳手的转动空间即可，不需要特殊的安装工具，现场运维人员经过简单培训就能完成拆装操作。

　　建模过程中对所有的配合面都做了公差匹配设计，抱箍内侧弧面和接头凸缘的配合采用间隙配合，保证开合顺畅不会卡滞，铰接孔和销轴的配合公差控制在H8/f7级别，既保证转动灵活，又不会因为间隙过大导致抱箍卡紧时出现偏斜。所有的棱边都做了R0.5以上的圆角处理，没有尖锐的边角，避免安装清洁时划伤操作人员，也不会划破防护手套。密封槽的位置设计在接头端面的内侧，密封垫安装后不会突出到管路内部，避免物料流动时在密封垫位置产生湍流、积料，保证管路内部的流体流动顺畅，没有流动死角，完全满足卫生级管路的自排净要求，在CIP清洗时清洗液可以完全冲刷到所有内壁位置，不会有残留积液。
