带定位孔多凸台圆形法兰连接结构

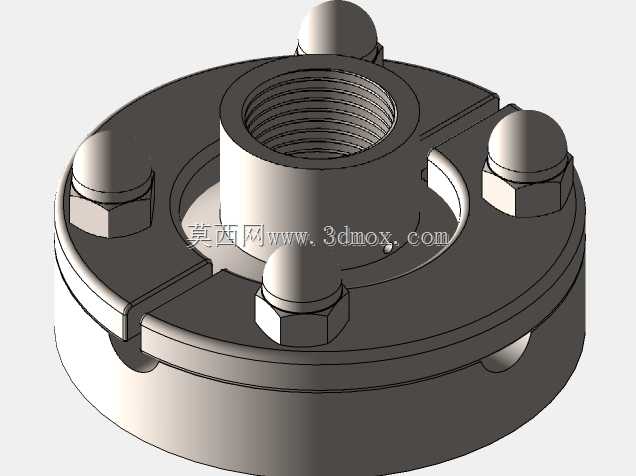

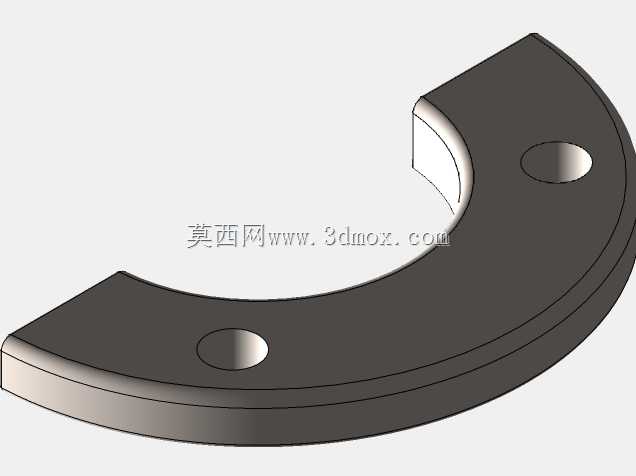

　　这款圆形法兰连接结构，在流体输送管路、洁净工况设备、模块化装配生产线中都有广泛的适配场景，尤其是在需要频繁拆装维护、同时对同轴度有一定要求的管路对接位置，这类带定位凸台的结构比普通平法兰的装配容错率更高。从实际使用场景来看，这类结构常应用在卫生级流体管路、真空腔体对接、小型传动组件的端盖连接位置，日常运维中拆装频次较高，因此设计时特意在法兰盘外缘做了四个均匀分布的凸台结构，每个凸台上预留了贯通的安装孔，既可以穿螺栓完成锁紧固定，也能在拆装时作为受力点，避免敲击法兰本体造成密封面损伤。

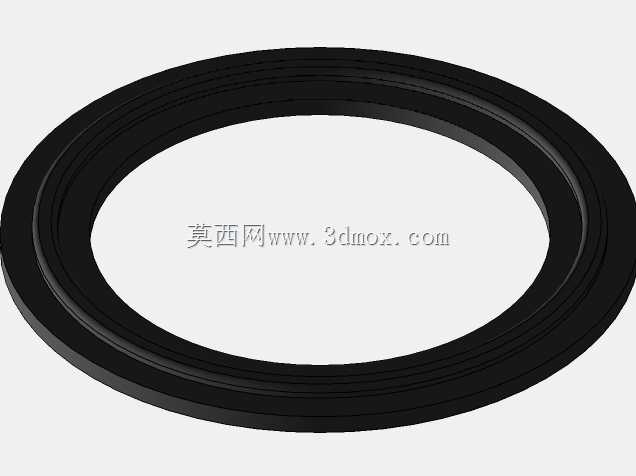

　　从功能特性上看，法兰中心的通孔为介质或传动轴的贯通通道，孔内侧做了多道阶梯槽结构，可适配不同规格的密封圈、轴用挡圈或者衬套，不需要额外加工密封槽就能满足不同压力等级的密封需求，减少了二次加工的工序。外缘的四个安装孔采用等角度分布，相邻孔的中心夹角为90度，装配时不需要刻意对位找正，旋转90度即可完成孔位对齐，在狭小安装空间内操作时，能大幅降低装配难度。法兰盘的厚度经过载荷校核，在常规1.6MPa工作压力下，螺栓锁紧后不会出现盘面翘曲变形，密封面的平面度控制在0.05mm以内，能保证密封垫片受压均匀，避免出现局部渗漏的问题。

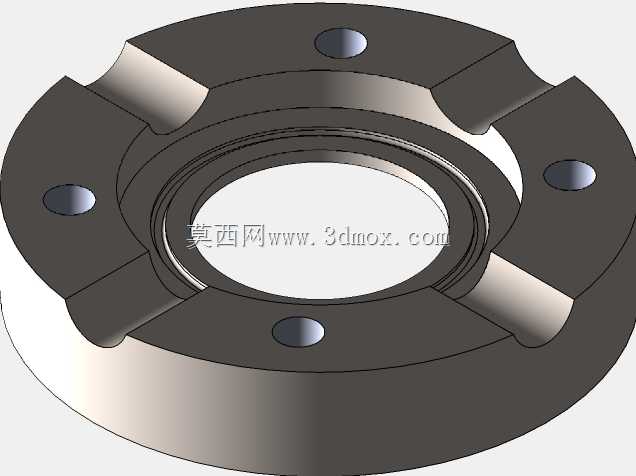

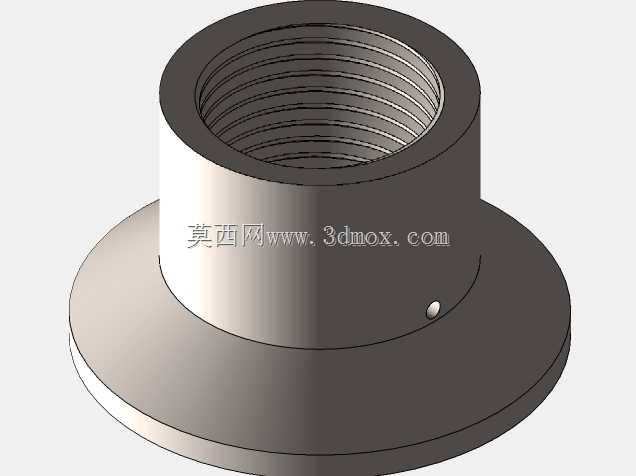

　　设计思路上，这款法兰没有采用常规的整圆外缘结构，而是在四个安装孔位置做了向外延伸的凸台，其余位置做了切边处理，一方面能减少原材料的消耗，降低零件自重，另一方面切边后的平面可以作为安装时的周向定位面，对接配套的限位块后，能防止法兰在设备运行过程中出现周向转动，避免螺栓受剪切力失效。中心位置的阶梯孔设计，最内侧的小直径孔为配合基准面，和对接管件或者轴件采用间隙配合，装配时能快速导向，中间的阶梯槽可嵌入O型密封圈或者平垫片，外侧的大直径台阶可作为压盖的定位面，实现多层结构的集成装配，不需要额外增加定位零件。

　　从安装边界尺寸来看，法兰的最大外缘由四个凸台的外圆决定，安装时需要预留的径向空间比同规格平法兰小15%左右，适合在布局紧凑的设备内部使用。安装孔的孔径适配常规的内六角圆柱头螺栓，孔位周边做了沉头处理，螺栓锁紧后头部不会突出法兰盘面，不会和周边其他零部件产生干涉。法兰的两个端面都做了去毛刺处理，密封面无划痕、无凹凸缺陷，和密封垫片贴合时能保证有效接触面积达到95%以上。在实际选型时，需要注意对接端的配合尺寸和中心通孔的直径匹配，安装时按照对角顺序逐步拧紧螺栓，避免单侧受力过大导致盘面变形，日常维护时只需要检查密封槽内的密封圈老化情况，不需要整体更换法兰本体，运维成本较低。这类结构在做三维建模时，重点要保证安装孔的位置度、中心阶梯孔的同轴度以及密封面的平面度公差，凸台和法兰本体的过渡位置做了圆角处理，避免应力集中，在交变载荷工况下能有效提升零件的疲劳强度，延长使用寿命。
