食品级316L不锈钢卫生卡箍抱箍结构

　　在食品饮料、生物医药、洁净流体输送的管路系统中，管路连接的可靠性与卫生合规性是整套系统设计的核心要点之一，这类卫生级卡箍正是为满足洁净工况的快装连接需求而设计的核心连接件。不同于普通工业管路使用的螺纹、焊接连接形式，卫生级卡箍配合卫生级快装接头、密封垫圈使用，无需复杂的焊接或螺纹旋合操作，仅通过卡箍的抱紧力即可实现两段管路的密封对接，大幅降低洁净管路的安装、拆卸、清洗维护难度，完全符合食品、制药行业定期拆洗消毒的工况要求。

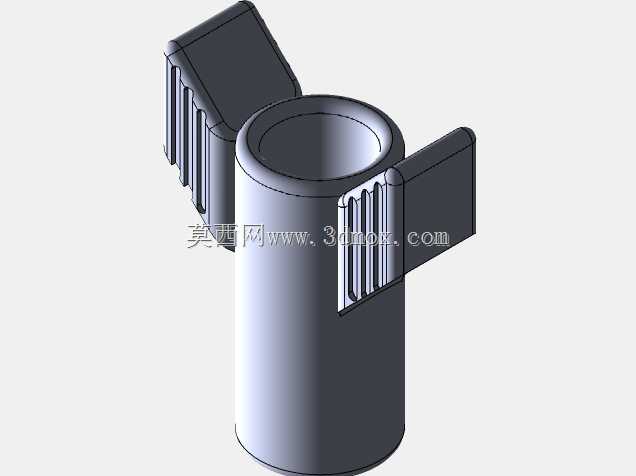

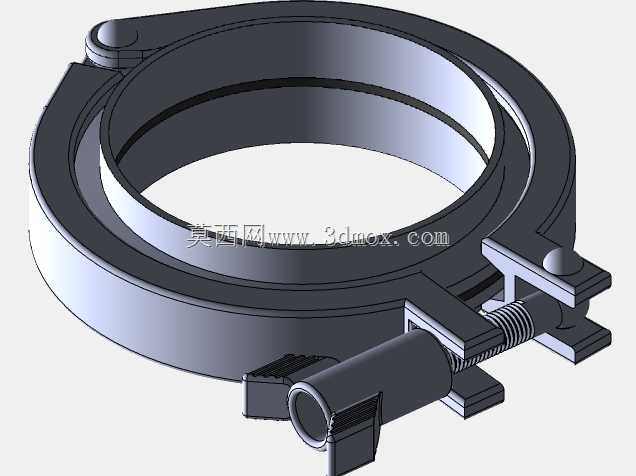

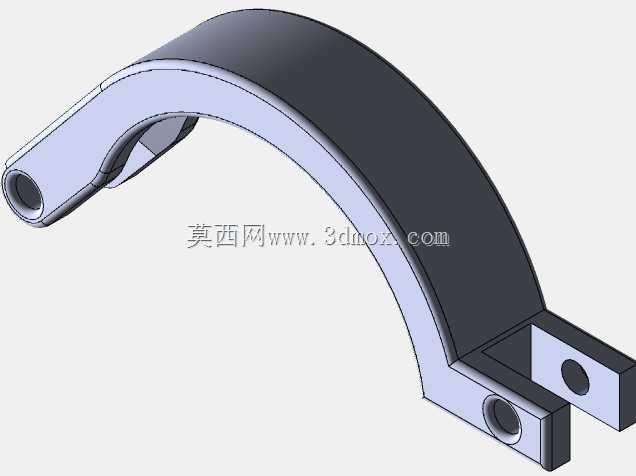

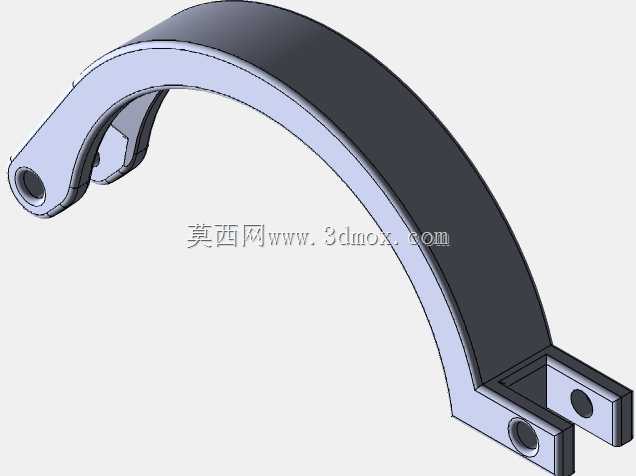

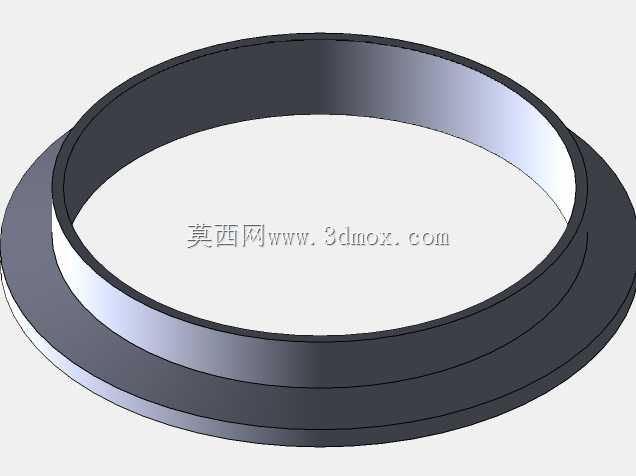

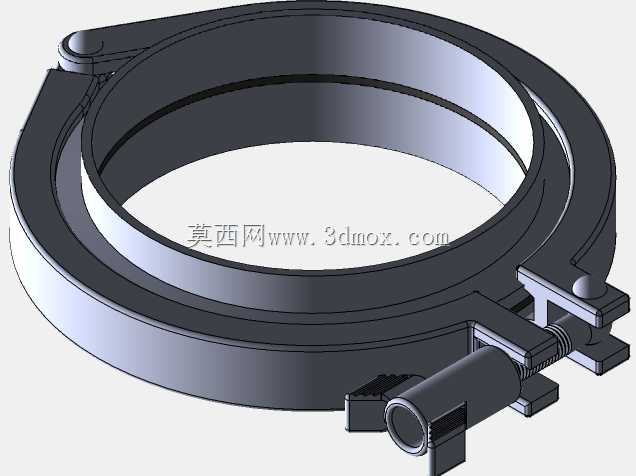

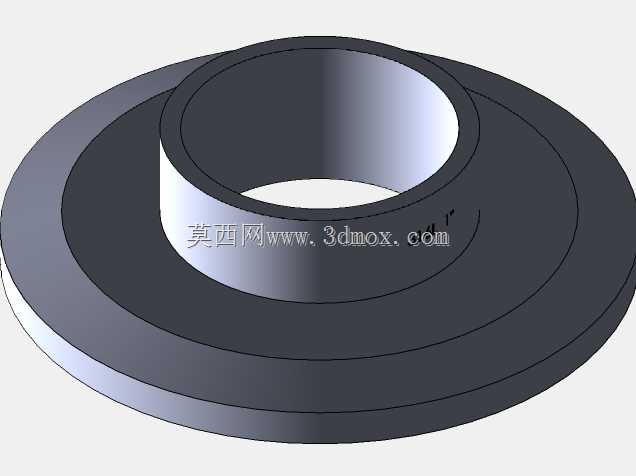

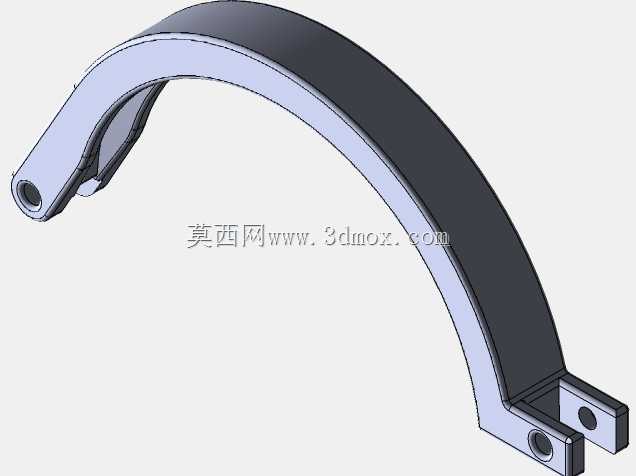

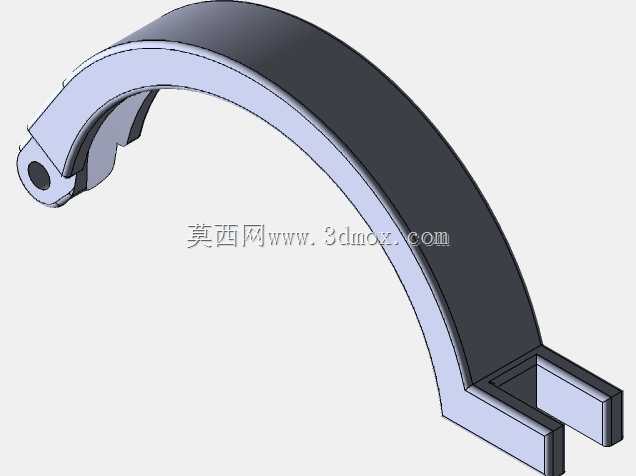

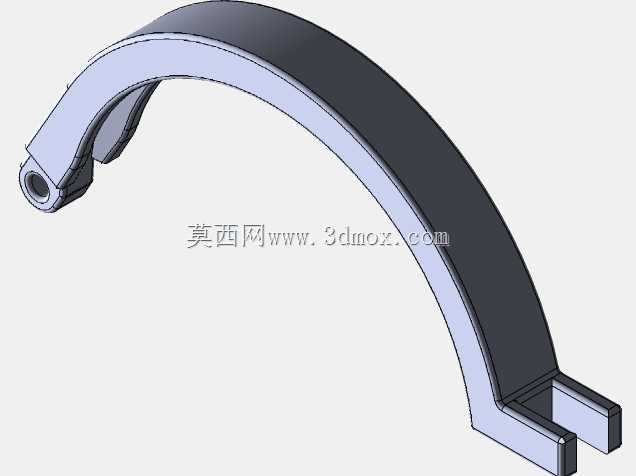

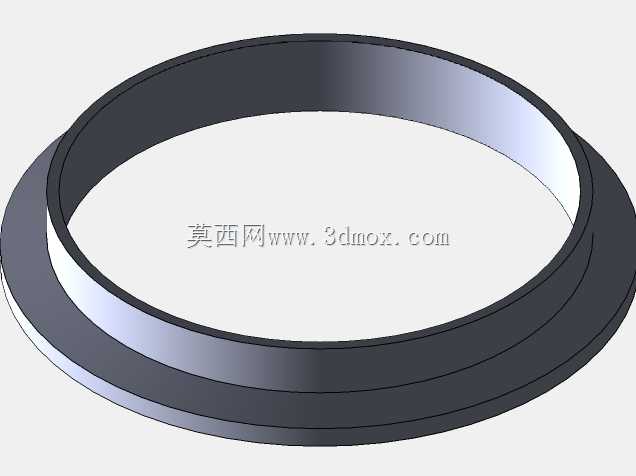

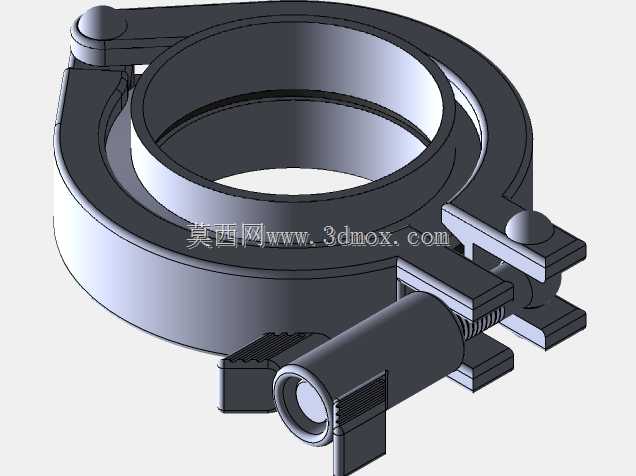

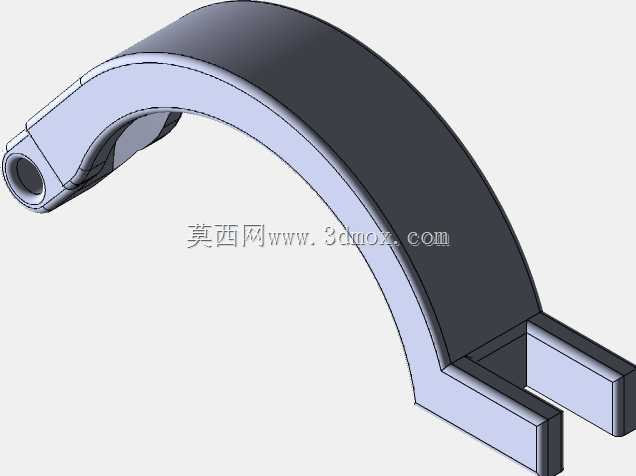

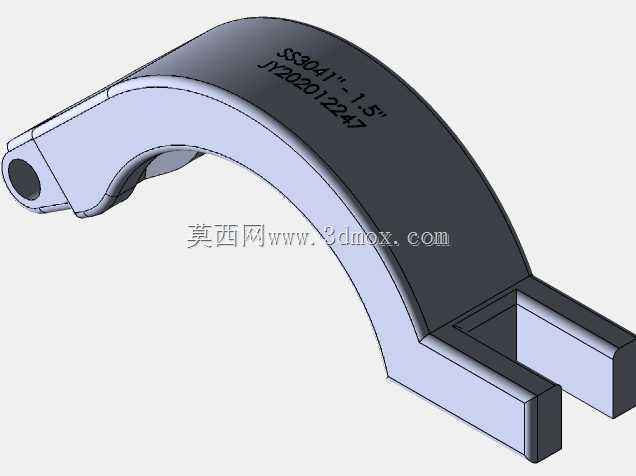

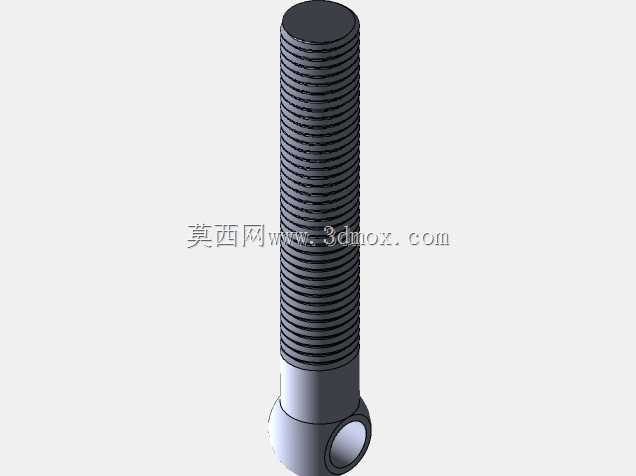

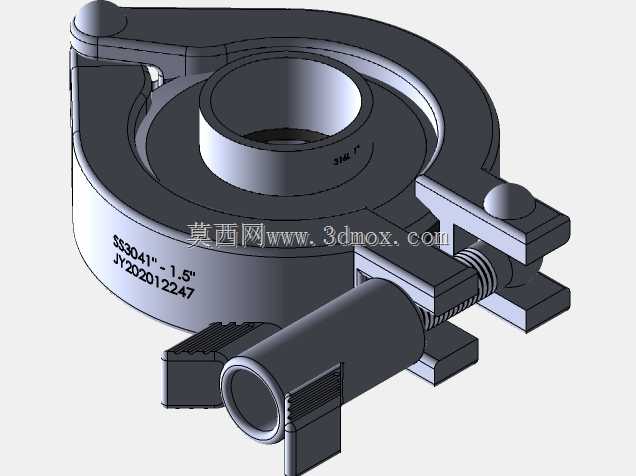

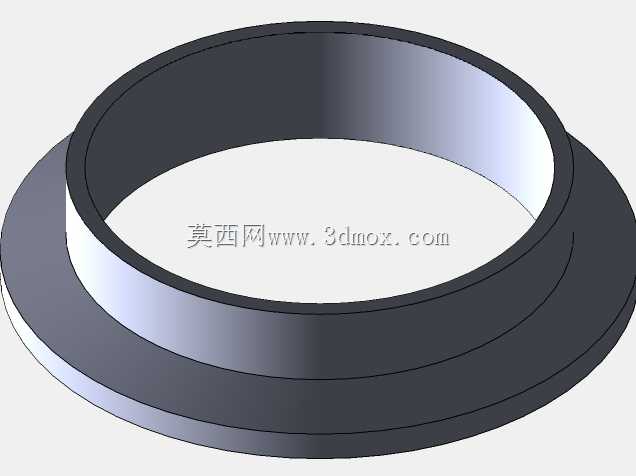

　　从结构设计来看，这款卡箍采用分体式半圆弧抱紧结构，主体的弧形段完全匹配卫生级快装接头的外翻边轮廓，安装时两段对接的快装接头外翻边对齐后，将卡箍的弧形槽卡入两侧接头的外翻边外缘，通过端部的铰接锁紧结构施加抱紧力，即可让两个接头的端面紧密挤压中间的密封垫圈，实现无泄漏的管路连接。卡箍的两个连接端设置同轴的销轴安装孔，其中一端为铰接固定端，用于连接锁紧螺栓或快拆扳扣结构，另一端为开口锁紧端，锁紧时螺栓或扳扣的作用力会让两个半圆弧卡瓣产生向内的抱紧力，均匀作用在接头的外翻边圆周上，避免局部应力集中导致的密封失效或接头变形。

　　材质选用上采用食品级SUS316L不锈钢，这种低碳奥氏体不锈钢的抗晶间腐蚀性能优异，能够耐受食品加工过程中的酸碱清洗液、高温蒸汽消毒的腐蚀作用，同时材质表面经过抛光处理后粗糙度极低，不易残留物料滋生细菌，完全满足食品接触材料的安全标准，也适配生物医药行业的GMP洁净要求。卡箍的弧形内槽尺寸严格匹配标准规格的卫生级快装接头，槽深与槽宽的公差控制在±0.1mm范围内，既保证安装时能够顺利卡入接头外翻边，又不会因为间隙过大导致抱紧时接头错位，影响密封效果。

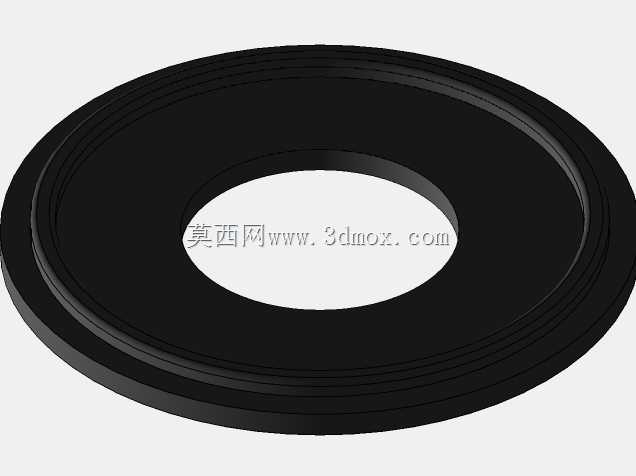

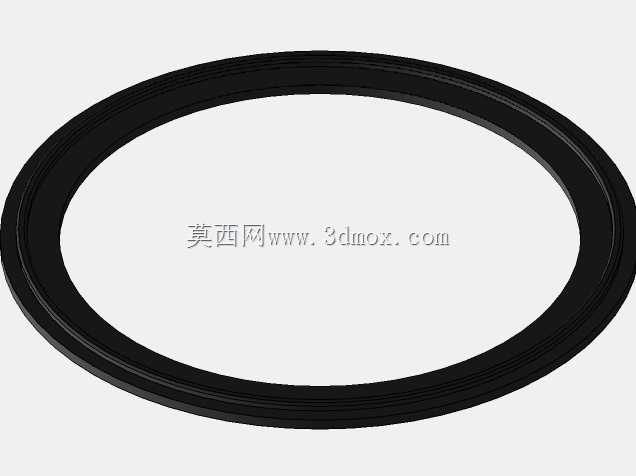

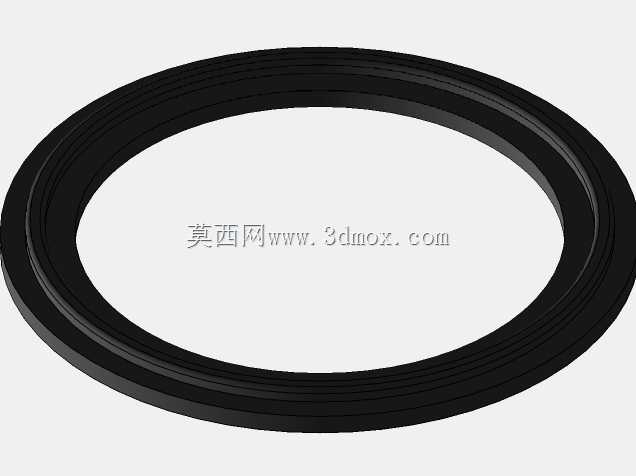

　　安装边界方面，这款卡箍适配对应公称直径的卫生级管路，安装时需要预留足够的操作空间，用于扳动锁紧结构完成卡箍的开合，相较于法兰连接，卫生卡箍的安装空间占用更小，不需要在管路周围预留螺栓拧紧的操作空间，非常适合布局紧凑的洁净设备内部管路排布。在实际选型应用中，需要根据管路的公称直径匹配对应规格的卡箍，同时确认配套的密封垫圈材质适配输送介质的温度与腐蚀特性，比如输送高温流体时选用硅橡胶垫圈，输送有腐蚀性的药剂时选用氟橡胶垫圈，卡箍本身的抱紧力能够适配常规10bar以内的流体工作压力，完全满足多数食品、制药行业的低压流体输送需求。

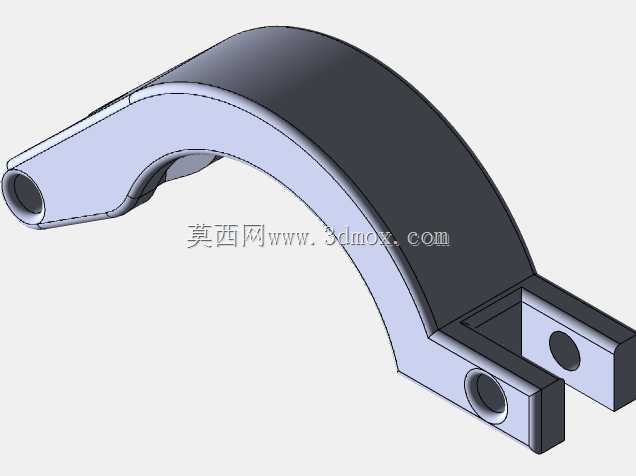

　　从建模细节来看，这款卡箍的三维结构完整还原了实际加工的所有特征，包括弧形段的折弯弧度、端部连接耳的厚度、销轴孔的同轴度要求、卡箍内槽的倒角细节，所有的圆角过渡都符合卫生级设计的要求，不存在容易积料的直角死角，结构设计上充分考虑了冲压加工的工艺性，主体采用不锈钢板材冲压成型，生产效率高，成型后的结构强度足够满足抱紧力的受力要求，端部的连接耳采用加厚设计，避免锁紧时受力过大出现变形开裂的问题。在实际管路系统维护中，这种卡箍能够实现快速拆卸，不需要借助大型工具，仅用普通扳手甚至手动扳扣即可完成拆装，大幅缩短设备清洗、管路更换的停机时间，是洁净流体输送系统中不可或缺的通用连接配件。
