200吨压力机用环形离合器结构

　　在锻压生产车间里，200吨级机械压力机承担着厚板冲裁、冷挤压、浅拉伸等重载成型工序，离合器作为压力机主传动与滑块动作之间的核心控制部件，直接决定了设备单次行程、连续行程的动作可靠性，以及紧急制动时的响应安全性，一旦离合器结合打滑或者分离不彻底，轻则造成冲压件尺寸超差、模具崩损，重则引发设备闷车、人员伤害等安全事故。这款环形结构的离合器，是针对大吨位开式、闭式机械压力机的飞轮端安装空间设计的，整体采用大直径薄环式布局，区别于传统小直径多片离合器的径向布置方案，能够在不额外增加飞轮轴向尺寸的前提下，最大化摩擦副的有效作用半径，在相同压紧力下输出更大的传动扭矩，匹配200吨压力机公称力行程下的峰值扭矩传递需求，

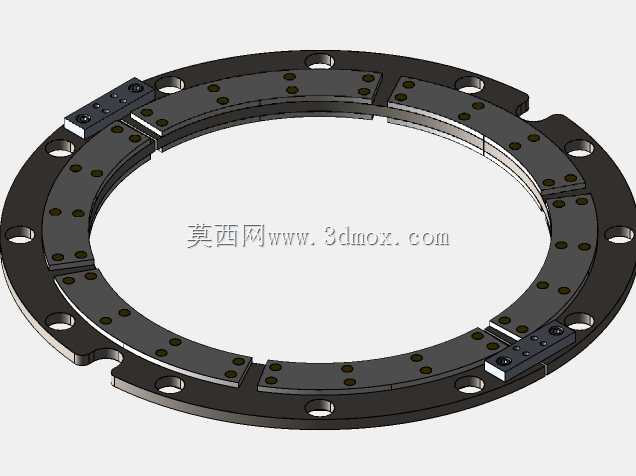

　　避免大负载冲压时出现传动打滑的问题。从结构细节来看，离合器主体沿圆周方向分段布置摩擦衬片安装位，每一段衬片通过沉头孔与基体刚性连接，衬片表面预留均匀分布的容屑槽，能够在长期结合、分离的滑磨过程中，储存磨屑与粉尘，避免硬质颗粒夹在摩擦副之间造成局部烧蚀、衬片异常磨损，延长摩擦件的更换周期。基体上沿圆周均匀分布多组通孔与定位槽，其中通孔用于穿装离合器的压紧弹簧与连接螺栓，定位槽则与飞轮端的定位凸台配合，保证安装时的同轴度误差控制在0.05mm以内，避免高速运转时出现偏心振动，影响压力机滑块的下死点精度。离合器的圆周方向设置两组对称布置的连接耳座，耳座上加工有高精度销孔，用于与压力机的操纵机构连杆连接，当操纵机构发出结合指令时，

　　气缸或者电磁铁带动连杆动作，推动压盘压紧摩擦副，将飞轮的旋转扭矩传递给曲轴，带动滑块完成冲压动作；当发出分离指令时，压紧弹簧复位，摩擦副之间快速脱离接触，曲轴在制动器的作用下停止在上死点位置，等待下一次动作指令。设计这款离合器结构时，首先要匹配200吨压力机的安装边界：整体外径需要与飞轮的内圈安装尺寸适配，内径要预留足够的空间避让曲轴支撑轴颈与密封组件，轴向厚度要控制在飞轮与离合器壳体之间的预留间隙内，避免安装后出现运动干涉。其次要核算摩擦副的比压与滑磨功，结合压力机每分钟的行程次数，确认衬片的单位面积压力不超过材料的许用值，单次结合的滑磨功在衬片的热容量允许范围内，避免连续冲压时离合器温升过高，造成摩擦系数下降、

　　弹簧退火失效等问题。另外，结构上采用分段式摩擦衬片设计，相比整体式环形衬片，单块衬片的加工难度更低，更换时不需要拆卸整个离合器总成，只需要拆下对应位置的连接螺栓即可更换磨损的衬片，大幅降低设备维护的停机时间。在实际安装调试过程中，需要保证各段摩擦衬片的端面跳动量不超过0.03mm，确保结合时整个圆周面受力均匀，避免局部压力过大造成衬片偏磨；同时要调整压紧弹簧的预紧力，各组弹簧的预紧力差值控制在5%以内，保证压盘压紧时平行度符合要求，避免分离不彻底造成摩擦副长期滑磨升温。这款离合器的结构设计充分考虑了大吨位压力机重载、高频次动作的工况特点，没有采用冗余的复杂结构，所有连接、定位、摩擦功能区域都围绕安装空间、扭矩传递、维护便利性三个核心维度布置，既能够满足200吨压力机满负荷生产的传动需求，又能兼顾日常维护的便捷性，适合冲压设备制造企业做整机配套，也可作为在用压力机离合器磨损后的替换结构参考，建模时所有安装孔位、配合尺寸都按照实际设备的安装公差要求设置，能够直接用于结构干涉检查、装配工艺模拟等工程场景。
