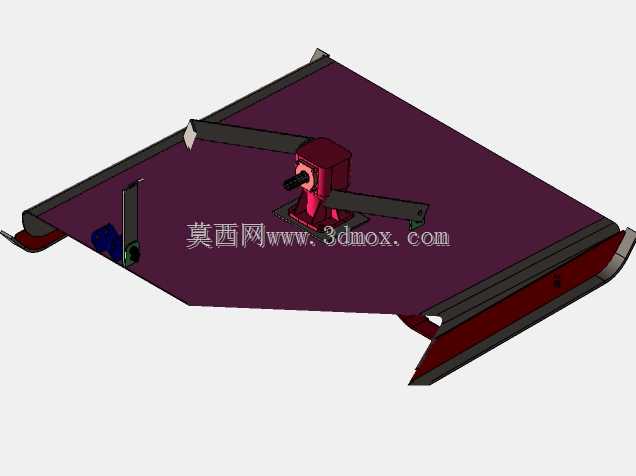

适配36马力拖拉机的1200幅宽割草装置

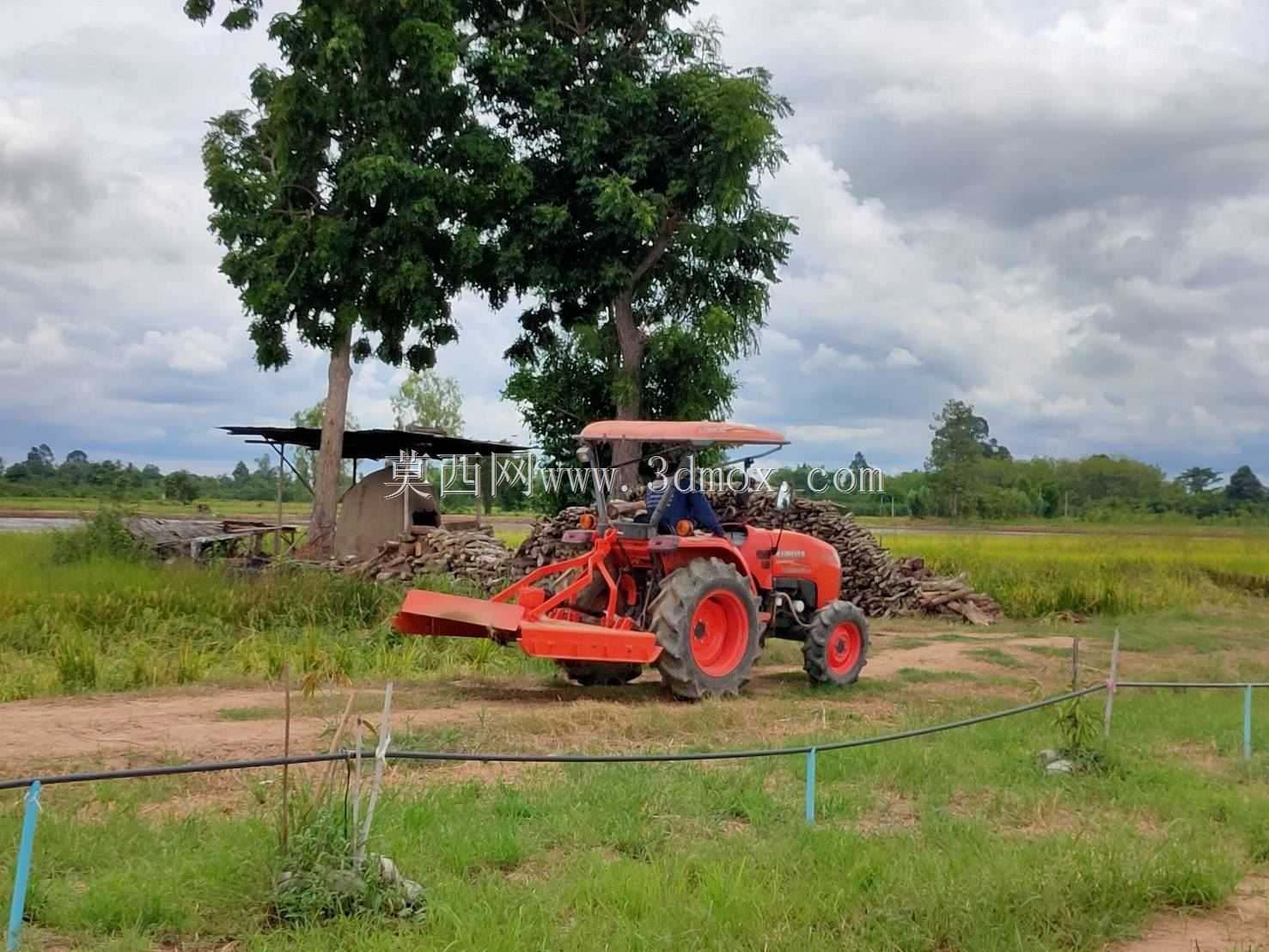

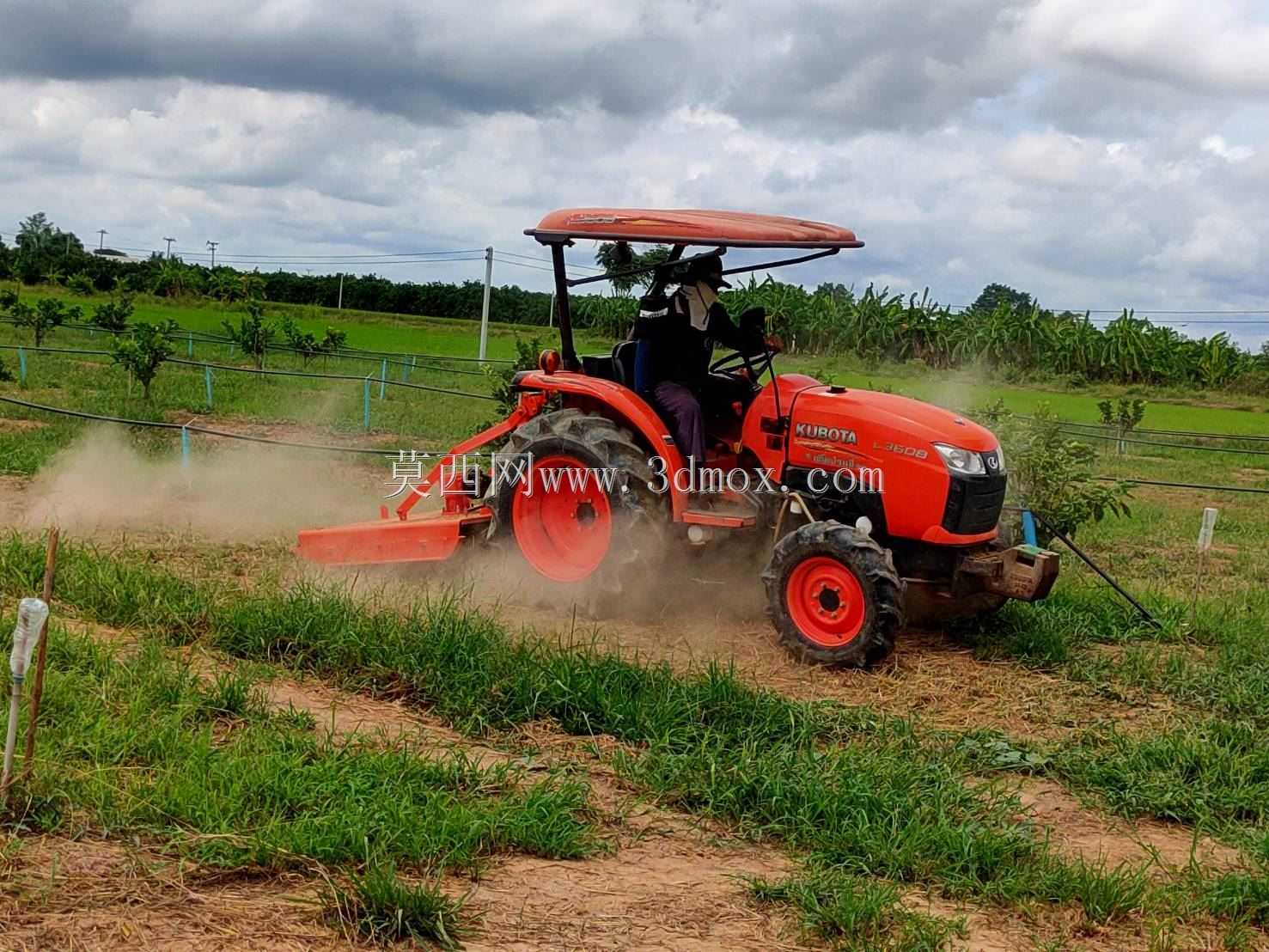

　　在丘陵缓坡地带的小块农田、山地果园的行间通道、连片草场的日常管护作业场景里，配套拖拉机使用的悬挂式割草装置一直是中小马力农机配套体系里需求量极高的品类，这类设备不需要额外配置独立动力底盘，直接依托拖拉机后悬挂接口与动力输出轴传递动力，作业灵活性远高于自走式割草设备，尤其适配单块作业面积偏小、田间通行路径狭窄的南方丘陵农区。本次设计的割草作业幅宽设定为1200毫米，这个尺寸参数是经过多轮田间工况验证后确定的边界值：当配套动力为36马力级别的轮式拖拉机时，1200毫米的作业幅宽既不会因为幅宽过大导致拖拉机动力储备不足，在杂草密度较高、秸秆韧性较强的作业场景下出现动力憋停、传动系统过载的问题，也不会因为幅宽过窄导致作业效率偏低，

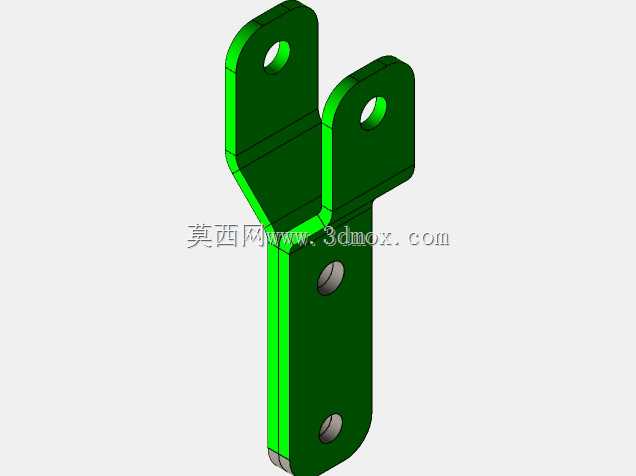

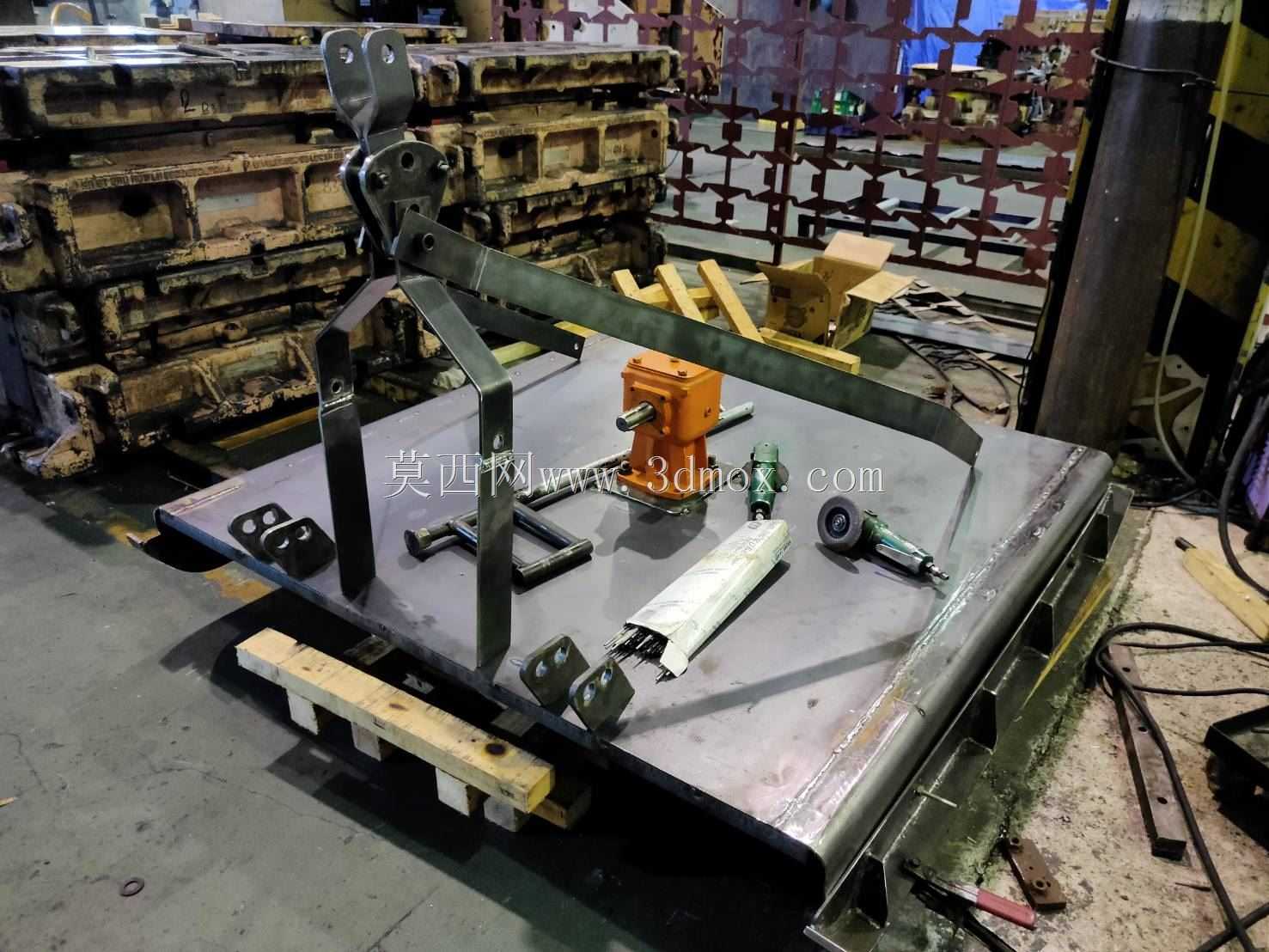

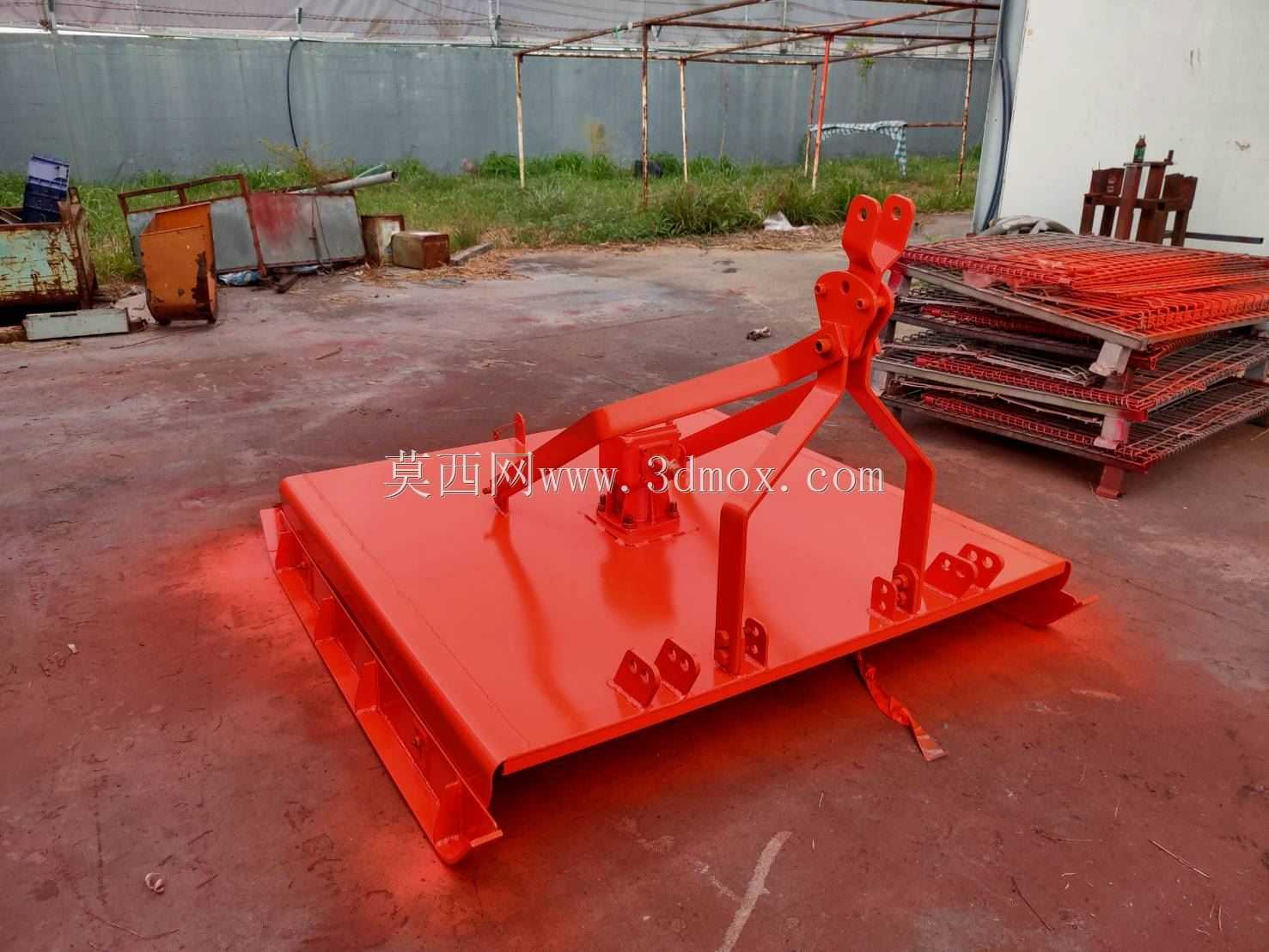

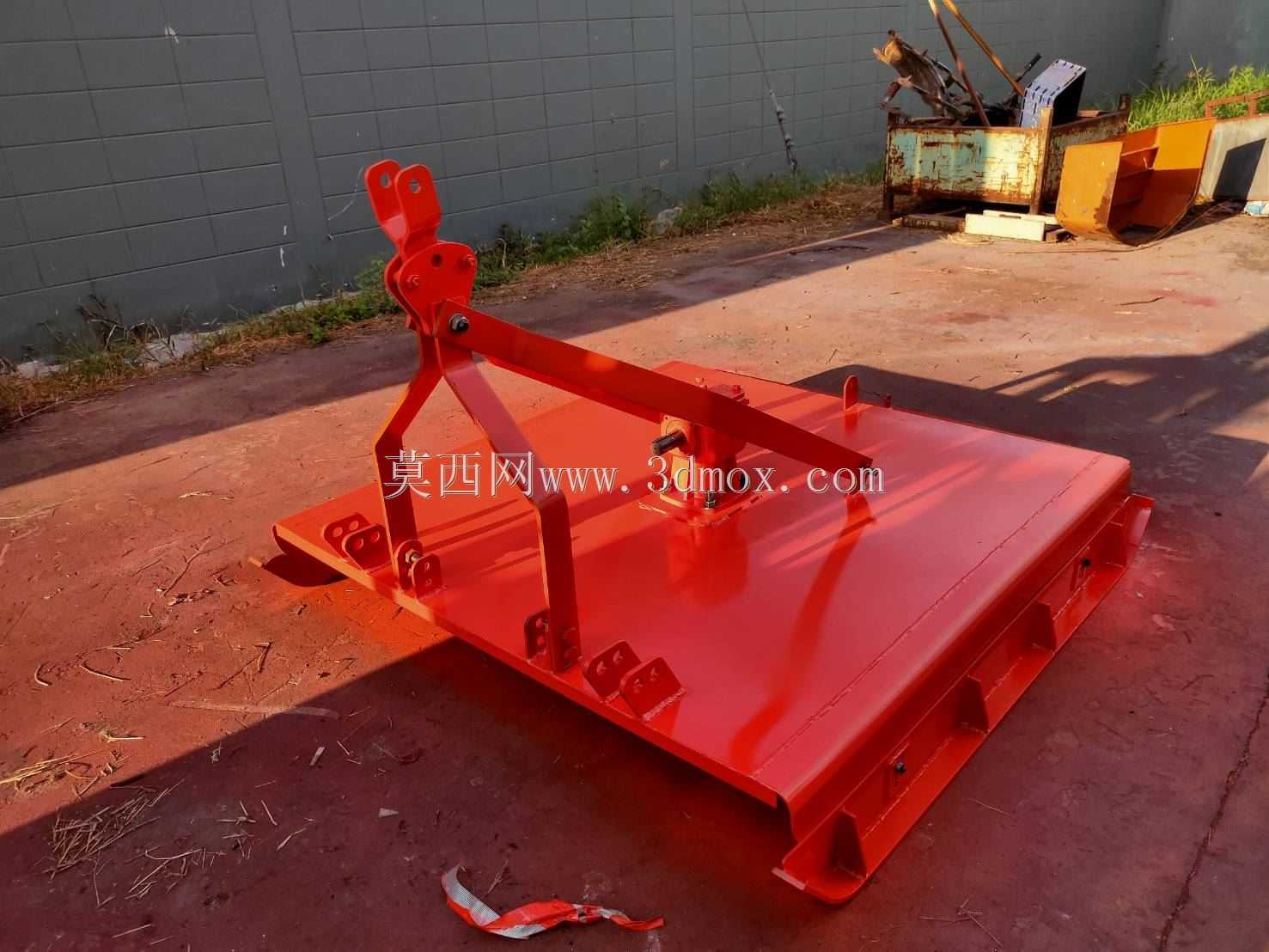

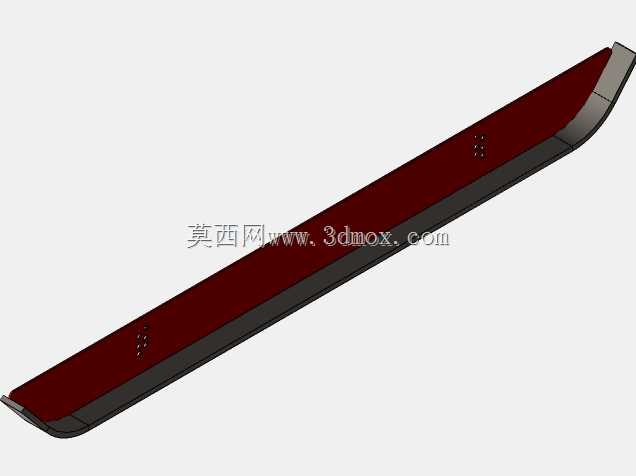

　　反复往返碾压草场或作物垄间土壤。从安装边界来看，该装置采用标准三点后悬挂接口设计，悬挂点的上下连接销间距、销孔直径完全匹配30-40马力段轮式拖拉机的后悬挂尺寸规范，不需要对拖拉机原有悬挂结构做任何改装，挂接时只需要对准上下悬挂销位、插入安全锁销，再将传动轴与拖拉机后动力输出轴连接即可完成装配，整个挂接过程单人操作半小时内即可完成，不需要额外吊装设备辅助。设备的整体外形在设计时充分考虑了田间通行的兼容性，整机横向最大宽度控制在1280毫米以内，纵向伸出拖拉机后轮端面的距离不超过750毫米，作业状态下的最低留茬高度可以通过尾部的支撑滑橇进行无级调节，调节范围覆盖30毫米到80毫米，既可以满足草场牧草收割时的低留茬需求，

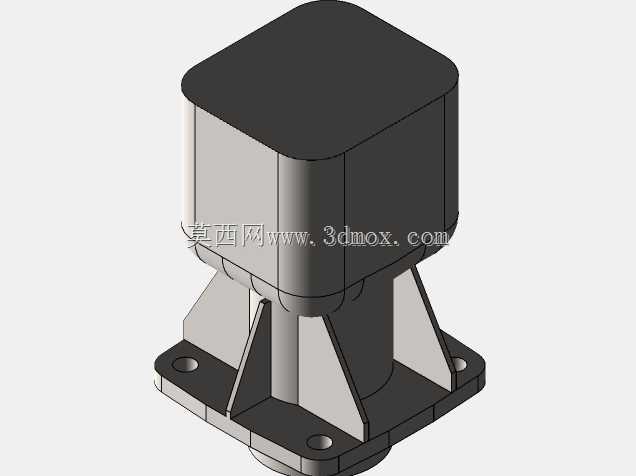

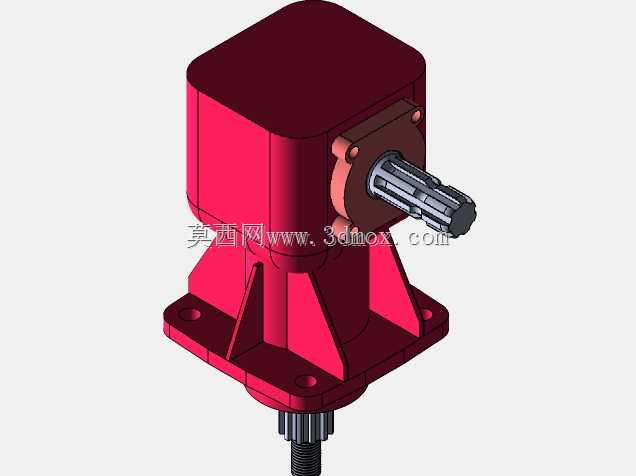

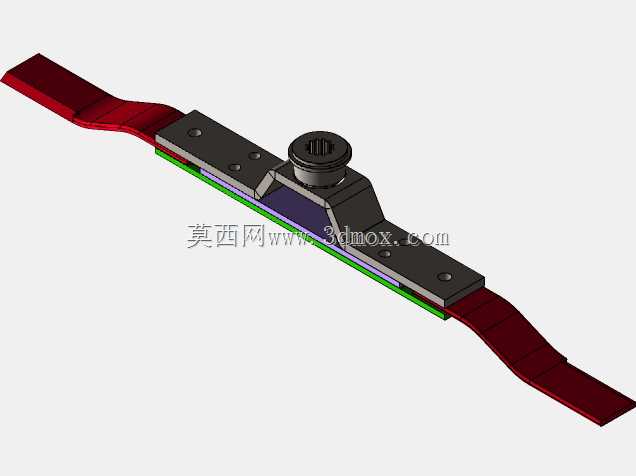

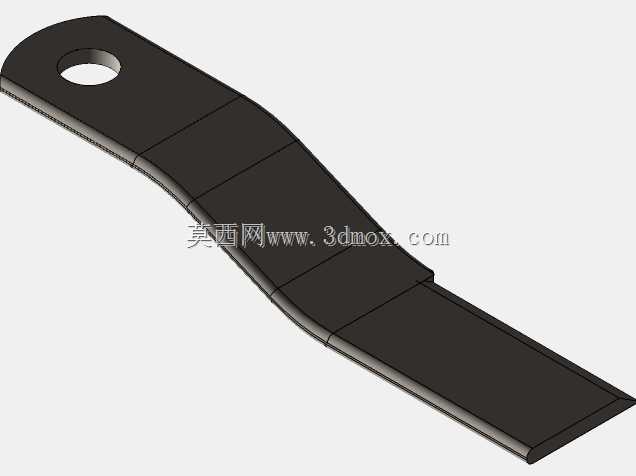

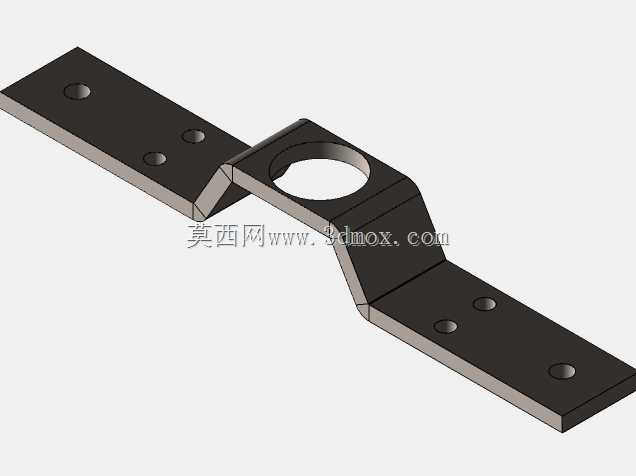

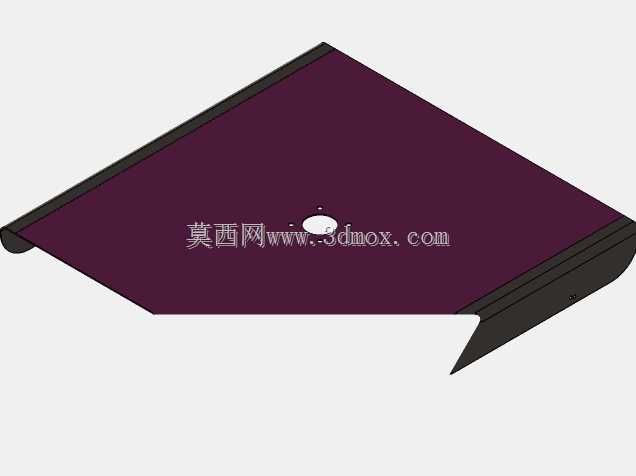

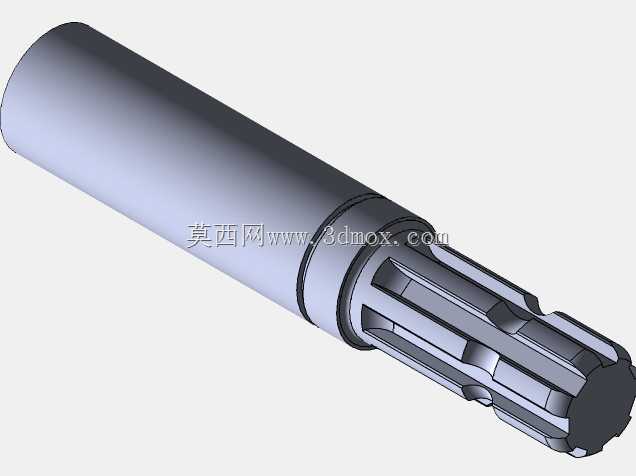

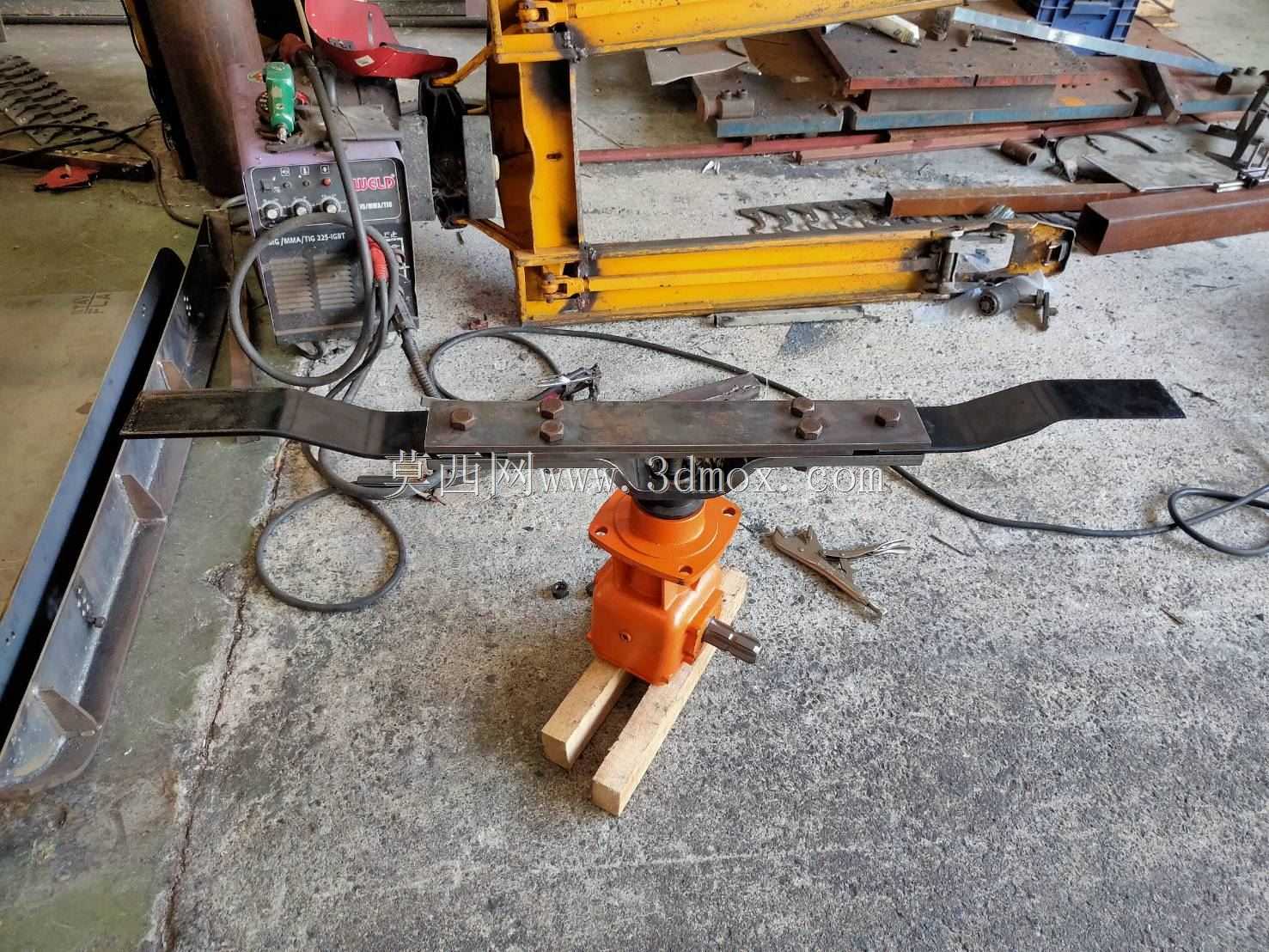

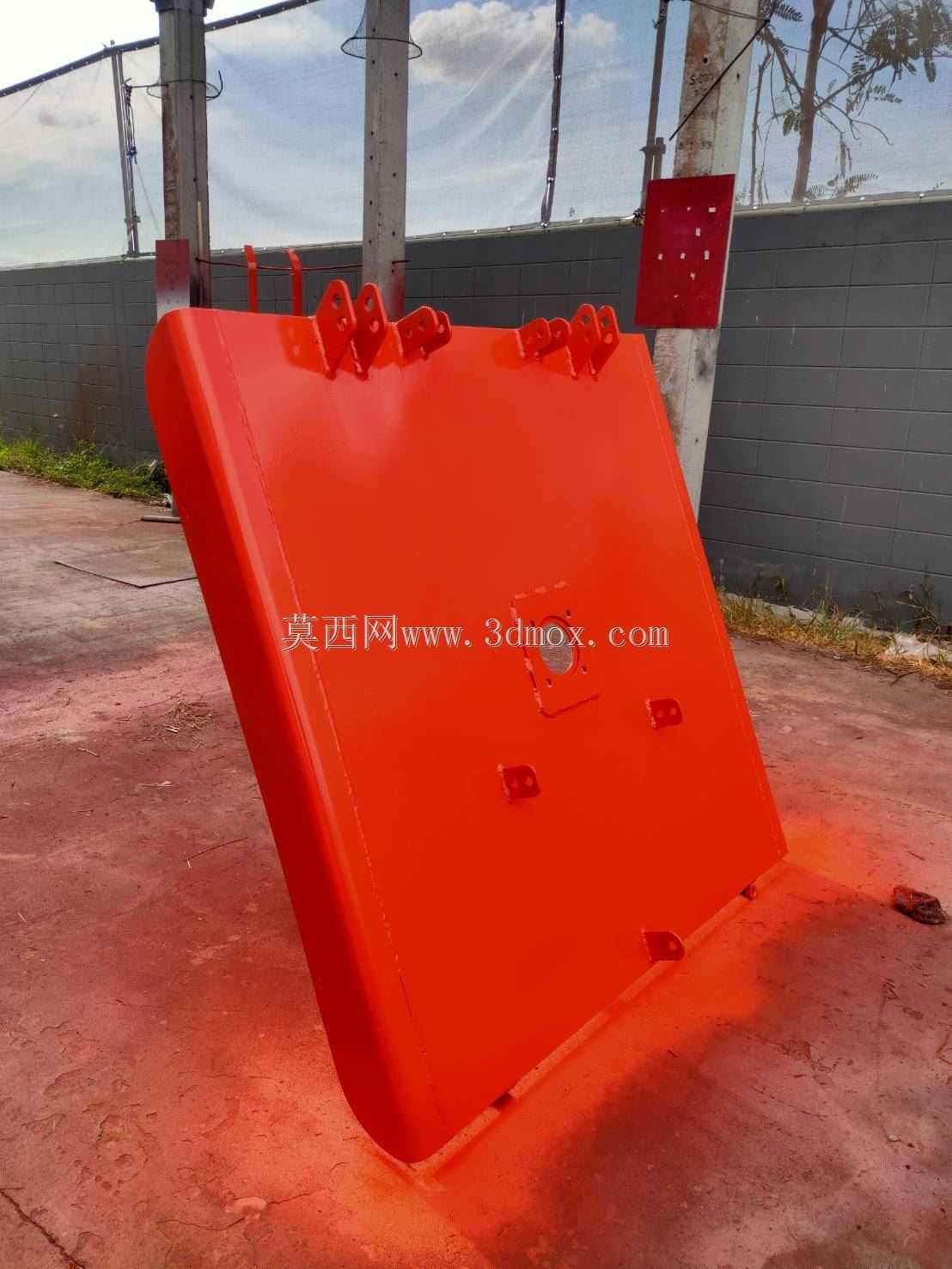

　　减少牧草收割的损耗量，也可以在果园行间除草作业时调高留茬高度，避免割刀打伤到果树裸露在地表的浅层根系。传动结构的设计上，采用齿轮箱加侧边皮带传动的组合方案，齿轮箱输入端直接对接拖拉机动力输出轴，将动力换向传递到侧边的皮带传动轮，再通过多根并联的三角带带动刀轴高速旋转，这种传动结构的优势在于，当作业过程中刀轴突然碰到石块、树根等硬质障碍物时，三角带可以通过短暂打滑卸掉瞬间冲击载荷，避免刚性传动直接将冲击传递到拖拉机动力输出轴，造成齿轮打齿、传动轴变形等故障。刀轴部分采用铰接式甩刀结构，每片甩刀通过销轴铰接在刀轴的刀座上，作业时靠高速旋转产生的离心力将甩刀甩开完成切割动作，碰到硬质障碍物时甩刀可以绕销轴向后回转避让，不会出现硬碰撞导致的刀体崩断、飞溅伤人的安全隐患，同时铰接结构的磨损件只有连接销轴，后期维护时只需要定期检查销轴磨损量、更换磨损超限的销轴即可，维护成本远低于固定式刀片结构。设备的防护罩采用上下双层结构，上层为厚度3毫米的钢板冲压成型的刚性护罩，主要承担结构支撑与大块异物阻挡的作用，下层为铰接在护罩边缘的橡胶挡帘，作业时橡胶挡帘自然垂落，既可以挡住切割过程中飞溅的碎草、碎石，避免飞出物伤到周边作业人员，也不会因为硬接触地面影响设备的仿形行走。在作业场景适配性上，该装置除了可以完成天然草场、人工种植草场的牧草收割作业，还可以用于农田休耕期的杂草粉碎还田、果园行间的杂草清理、田埂路边的荒草整理等多种作业场景，

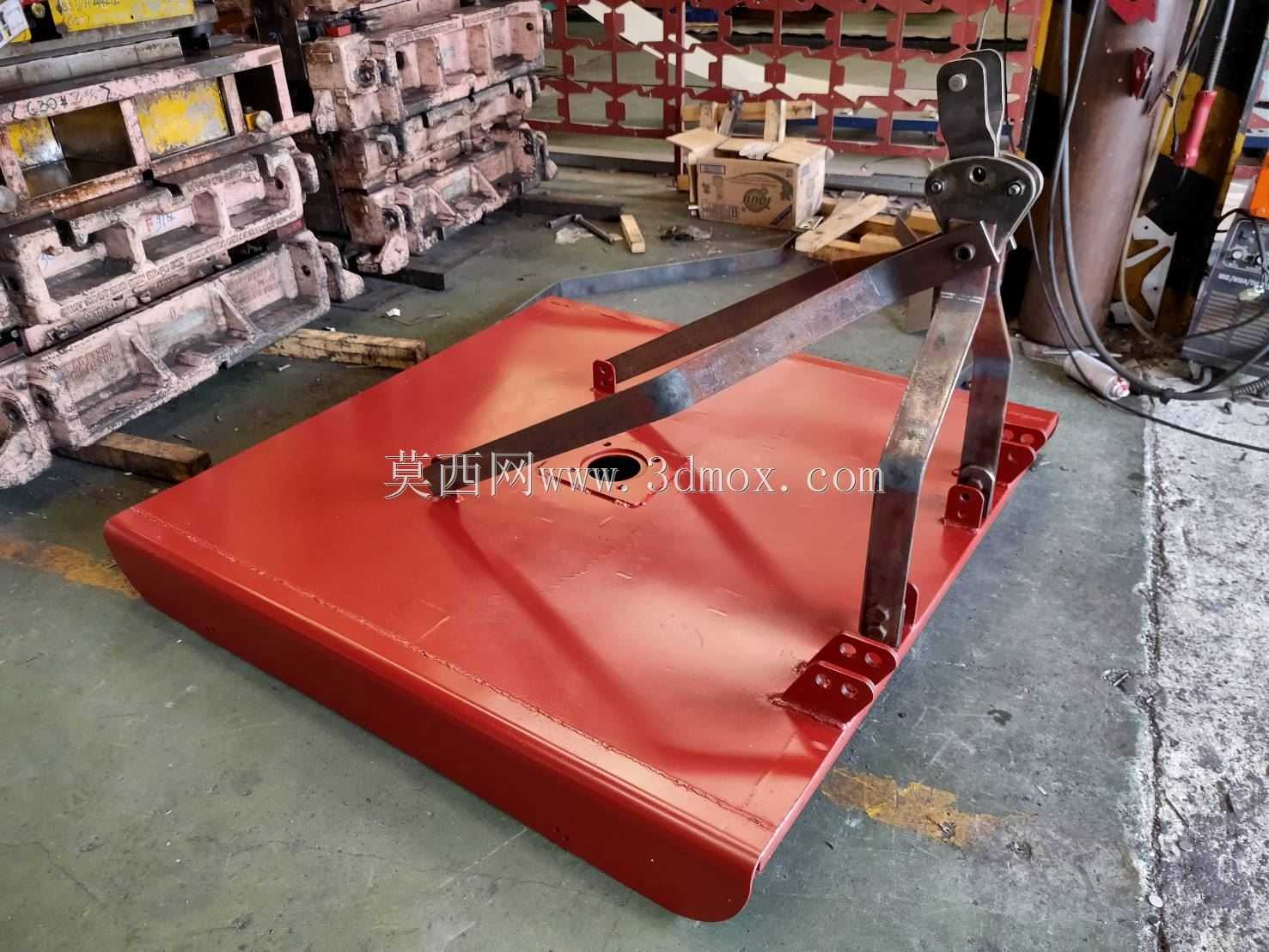

　　粉碎后的碎草直接均匀抛撒在地表，自然腐烂后可以补充土壤有机质，不需要额外收集处理碎草，减少了后续作业工序。设计过程中针对南方黏重土壤、高湿度杂草的作业工况做了专门优化，刀轴的旋转方向设定为正转抛送模式，切割下来的碎草会被刀轴带动的气流向后上方抛送，顺着护罩内侧的导流板均匀撒在设备后方的地面上，不会出现碎草堆积在刀腔内部、缠绕刀轴导致设备负载骤增的问题，即使在杂草含水率超过60%的雨季作业，也能保持稳定的作业状态，不会出现堵转故障。悬挂架的结构做了加强处理，上悬挂点与左右下悬挂点之间通过加厚的矩形管焊接成整体框架，框架与齿轮箱安装座之间额外增加了两道斜向加强筋，在拖拉机带设备转场、过田埂颠簸的时候，悬挂架可以承受足够的冲击载荷，不会出现悬挂点变形、焊缝开裂的问题。设备的动力匹配经过严格计算，36马力拖拉机的动力输出轴转速在540转/分的标准工况下，刀轴的额定工作转速可以达到2200转/分，这个转速下甩刀端点的线速度足够切断直径10毫米以内的木质化杂草茎秆，切割断面整齐，不会出现扯断草茎导致的茬口不齐、牧草腐烂变质的问题。日常维护方面，所有需要加注润滑脂的位置都预留了外露的黄油嘴，不需要拆开护罩就可以完成日常注油保养，齿轮箱采用封闭式油浴润滑，出厂时已经加注了符合标准的齿轮油，首次作业50小时后更换一次齿轮油，之后每作业300小时更换一次即可，日常保养的操作门槛很低，即使没有专业维修经验的农机操作人员也可以独立完成。
