SMC型集成式五通气路控制电磁阀组

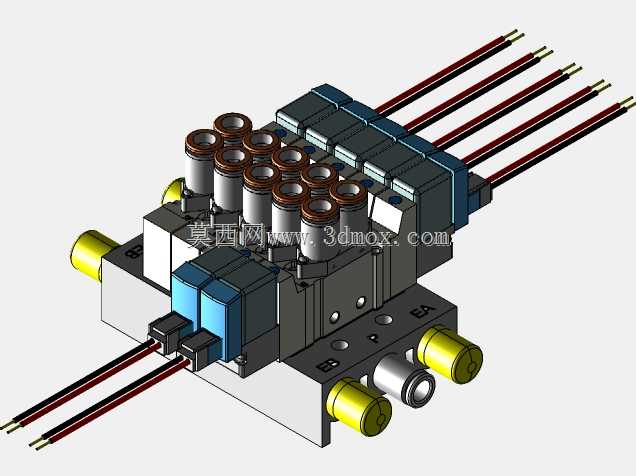

　　这款集成式五通电磁阀组，是气动控制系统里的核心执行控制元件，常见于3C电子装配流水线、非标自动化检测设备、小型包装机械的气路排布场景中，主要负责压缩空气的通路切换，以此驱动气缸、气动夹爪、真空发生器这类终端气动执行件完成既定动作。和单路独立安装的电磁阀不同，这款阀组采用了集成式汇流板设计，多联阀片统一安装在同一块基座上，省去了单阀独立安装时的零散支架与冗余接气管路，能大幅压缩气路控制单元的安装空间，在设备内部走线走管空间紧张的小型自动化设备里，这种集成结构的优势格外明显。从结构设计来看，阀组的汇流板基座上预留了统一的进气口、排气口与工作气口，基座侧面的黄色快插接口对应不同的气路通道，其中公共进气口负责接入经过滤调压后的压缩空气，

　　两个排气口可搭配消音器降低排气噪音，每个阀片对应的工作气口直接连接终端执行件，气路在汇流板内部完成连通，减少了外部管路接头的数量，也降低了管路接头漏气的故障概率。每个阀片都带有独立的电磁驱动线圈，线圈侧引出红黑供电线缆，可直接对接设备的PLC输出端子，单阀片可独立控制一路气路的通断与换向，多阀片组合后可同时控制多路气动执行件的动作，阀片之间通过基座上的定位槽与密封件完成拼接，可根据实际控制需求增减阀片数量，适配不同轴数、不同执行件数量的设备气路需求。设计时首先考虑了安装边界的适配性，汇流板基座底部预留了标准安装孔位，可直接通过螺栓固定在设备的安装板或者铝型材框架上，安装孔的孔距符合常规气动元件的安装尺寸规范，

　　不需要额外加工转接板就能完成固定；阀组整体的外形轮廓规整，线圈侧与气口侧的突出尺寸都做了优化，接线后线缆可顺着阀组侧面排布，不会和周边的其他机械结构产生干涉，预留的接线空间也能满足手工接线、端子排接线的操作空间需求。功能特性上，这款五通阀可实现双作用气缸的伸出、缩回双向控制，也可通过封堵其中一个工作气口作为三通阀使用，适配单作用弹簧复位气缸或者真空发生器的控制需求，阀片内部的密封结构采用低摩擦阻力的密封件设计，换向响应速度快，动作时的冲击小，能满足高频次换向的工作场景需求，比如电子零件的快速取放工位，每分钟上百次的换向动作下也能保持稳定的工作状态。在实际设备选型应用中，这类集成阀组常布置在设备的气动控制仓内，

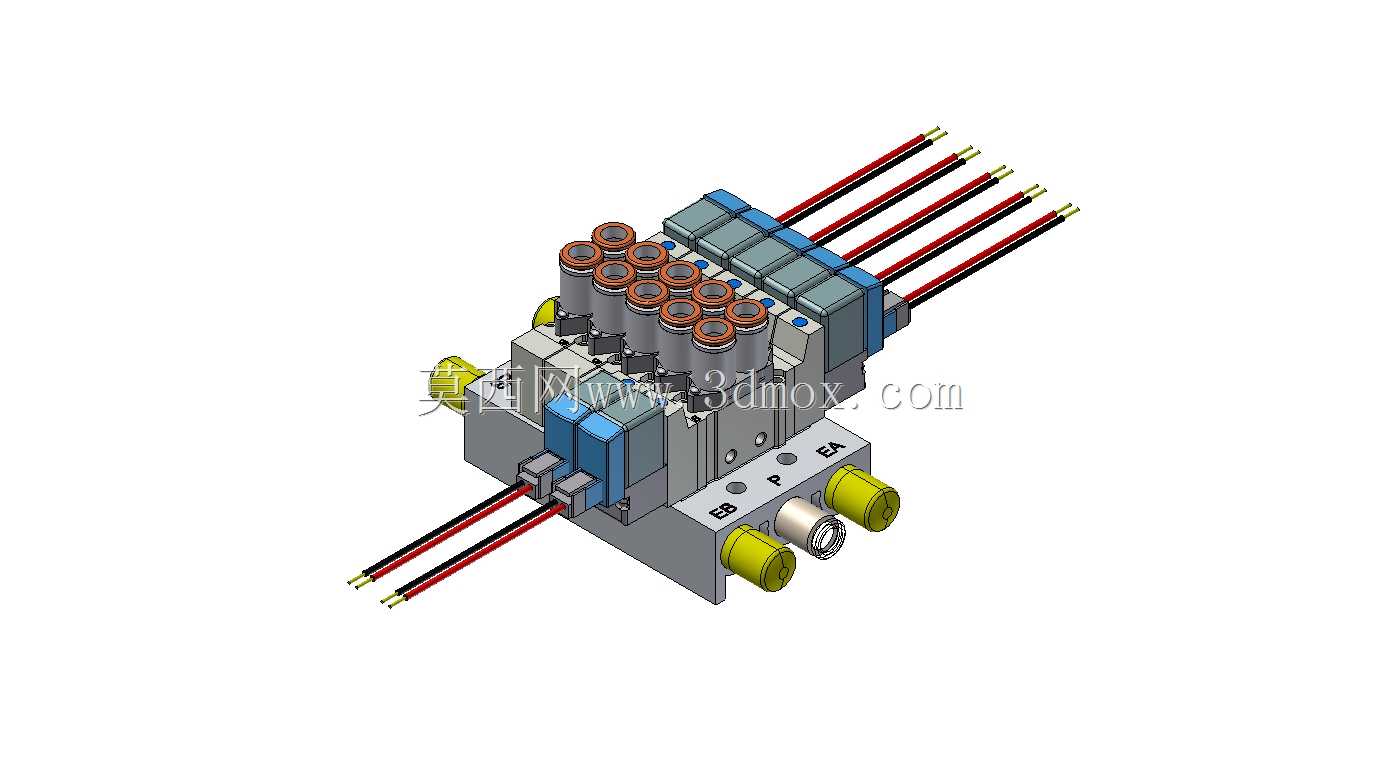

　　靠近执行件安装的话还能缩短工作气管的长度，减少气路的压力损失，提升执行件的动作响应速度；阀组的供电线缆采用标准线径引出，接线时可根据设备的控制电压匹配对应的线圈规格，不需要额外改造接线结构。建模过程中对阀组的每一处细节都做了还原，包括线圈的排布间距、快插接口的插拔空间、安装孔的沉头深度、阀片之间的拼接密封槽结构，甚至接线端的线缆引出方向都按照实物尺寸做了还原，在做设备整体三维布局时，可直接调用该模型进行气路单元的排布校验，提前检查阀组和周边结构、管路、线缆的干涉情况，避免实际装配时出现空间不足、管路弯折、接线操作空间不够的问题。另外汇流板上的气口标识也做了对应还原，进气口、工作口、排气口的标识位置和实物一致，在做气路原理图和三维模型对应校验时，可直接对照标识完成管路连接的核对，减少装配时的接错气路概率。对于做小型自动化设备结构设计的工程师来说，这类集成阀组的三维模型能大幅提升布局设计的效率，不需要自己从零开始测绘建模，直接导入模型就能完成安装空间的预留、安装孔位的匹配，同时还能根据阀组的实际外形尺寸预留足够的维护空间，方便后期设备维护时更换阀片、插拔气管、检修接线。
