多通道带式物料分拣输送设备结构

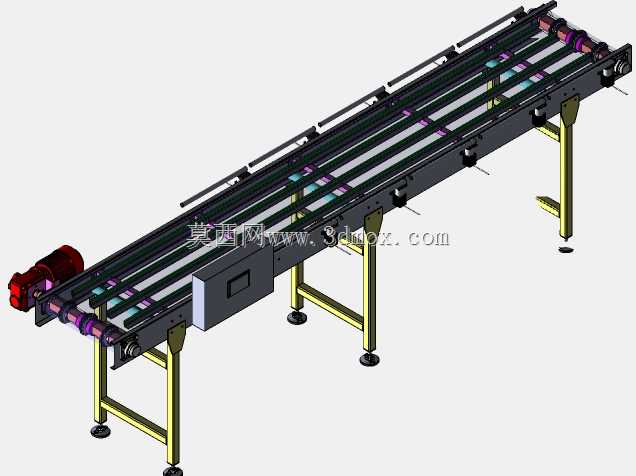

　　这套带式分拣输送结构，主要面向电商仓储、快消品包装、电子元器件组装、食品后段包装这类需要对连续输送物料做分流分拣的产线场景，替代传统人工分拣的重复劳作，适配规整箱体、袋装小件、盒装电子配件这类底面平整的连续输送物料，可对接前段装箱、封箱、贴标工位，也可衔接后段码垛、仓储分拣道口，实现物料按预设规则的自动分流。从结构设计逻辑来看，整体采用分段式铝型材支腿搭配方钢焊接机架的组合，支腿底部配置可调脚杯，可适应车间地面±15mm的高度差，安装时无需额外做地面预埋处理，单段设备的有效输送宽度覆盖多通道并行需求，可同时承载4路独立输送的物料流，每路输送带对应独立的分拣拨料机构，可根据产线节拍需求单独控制单通道的分拣动作，

　　避免多通道物料输送时的干涉问题。驱动端采用端置式减速电机直连主动辊的布局，相比传统中间轴传动的结构，减少了链轮传动的回程间隙，输送启停的位置精度可控制在±5mm以内，能满足分拣动作对物料停靠位置的精度要求；输送带选用平型PVC防滑带，表面做哑光防滑处理，避免轻质物料在高速输送时出现打滑偏移，带面下方间隔配置无动力托辊，托辊间距根据常规输送物料的最小尺寸设置，确保尺寸较小的物料输送时不会出现带面塌陷卡料的问题。设备两侧配置可调式导向护栏，护栏通过快拆式锁紧座固定在机架侧边，可根据输送物料的宽度调整护栏间距，调整范围覆盖100mm到400mm的物料宽度，换产时无需拆卸螺栓，仅需松开锁紧手柄即可完成宽度调整，适配多规格物料的混线生产需求。

　　分拣执行机构采用气动拨杆式结构，拨杆安装位置对应每路输送带的侧方，当物料经过检测位触发信号后，对应位置的气缸动作带动拨杆伸出，将目标物料推送至侧边分流道口，拨杆端部配置软质聚氨酯缓冲垫，避免推送过程中刮伤物料外包装，气缸行程可根据物料高度做适配调整，确保推送动作覆盖物料重心位置，不会出现推歪、卡料的情况。从安装边界来看，设备整体的机架宽度根据通道数量做对应匹配，支腿的横向间距预留了足够的维护空间，驱动端的电机安装位置突出机架端面约200mm，现场布局时需要预留对应的安装与检修空间，设备的进料端与出料端都配置了标准连接法兰，可直接对接同高度的其他输送段，无需额外做转接结构；机架下方预留了线槽与气动管路的安装空间，

　　所有线缆与气管都可沿机架内侧的走线槽布置，避免外露管线被物料剐蹭，也能减少车间积尘对管线的老化影响。在实际工况适配性上，这套结构的输送速度可通过驱动端的调速器在0-30m/min范围内调整，可匹配不同产线的节拍需求，当产线节拍较高时可提高输送速度配合高速分拣动作，节拍较低时可降低速度减少物料输送过程中的磕碰；所有转动部位都配置了密封式轴承，可适应车间多尘的工况，日常维护仅需定期检查带面张紧度与轴承润滑状态，无需频繁拆解维护。设计过程中特意规避了传统分拣输送机常见的卡料点，比如护栏与带面的间隙控制在3mm以内，避免薄型物料卡入间隙，主动辊与从动辊的端部都做了防卷边处理，防止输送带跑偏后被辊筒端部刮损；支腿的高度设计为可调节结构，设备整体的输送面高度可在700mm到900mm之间调整，可对接不同高度的前后端生产设备，无需额外配置过渡转接台。多通道并行的设计相比单通道分拣设备，在相同占地宽度下可提升3倍以上的输送分拣效率，适合场地有限但产能需求较高的生产车间使用，每路通道的分拣动作独立控制，即使单路出现故障也不会影响其他通道的正常运行，降低了设备停机对整线生产的影响。
