输送机用方形通孔环形间隔限位垫片

　　在散料输送、流水线分拣、包装线转运等各类连续输送作业场景中，辊道、传动组件之间的轴向间隔定位一直是影响设备运行稳定性的关键细节，这类环形间隔垫片正是为解决输送辊组、传动连接件之间的轴向窜动、间距偏移问题设计的配套定位零件。从实际使用场景来看，这类零件多安装在输送机辊筒的轴端、传动链轮与机架侧板之间、或者相邻传动模块的衔接位置，用来精准控制相邻组件的安装间距，避免运行过程中部件移位、摩擦剐蹭，同时承担一定的轴向载荷分散作用，保障输送线长时间运行的位置精度。

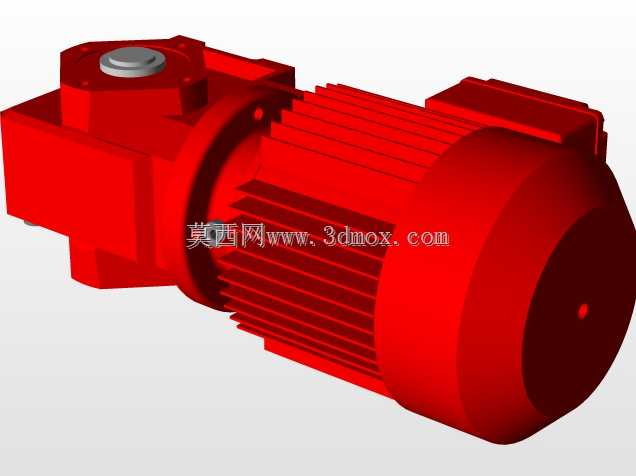

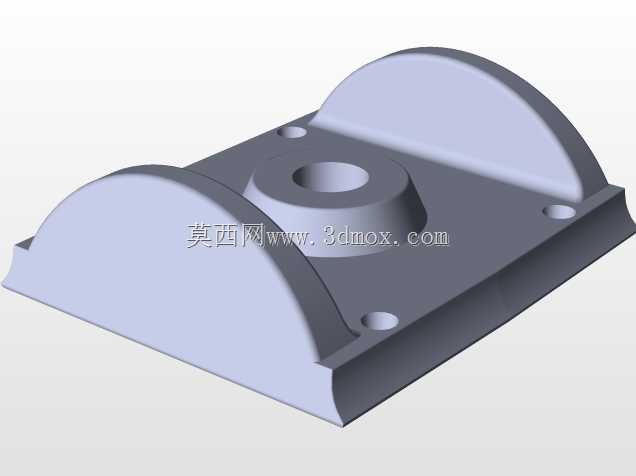

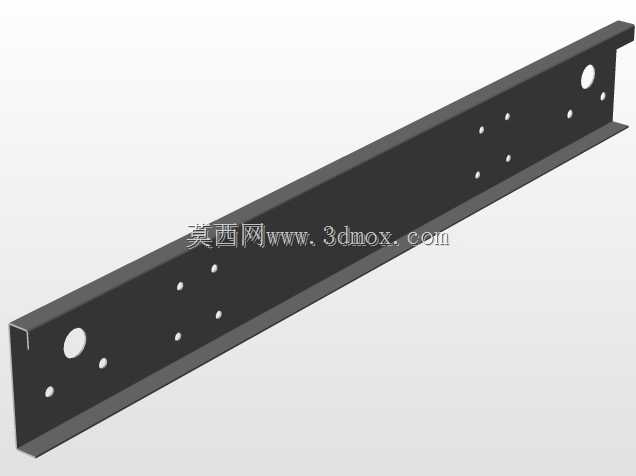

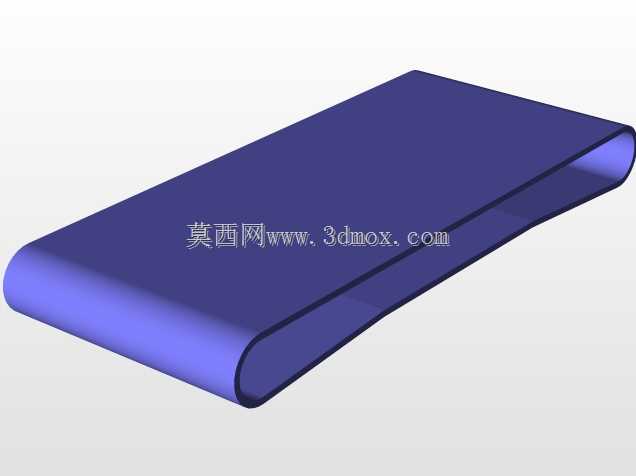

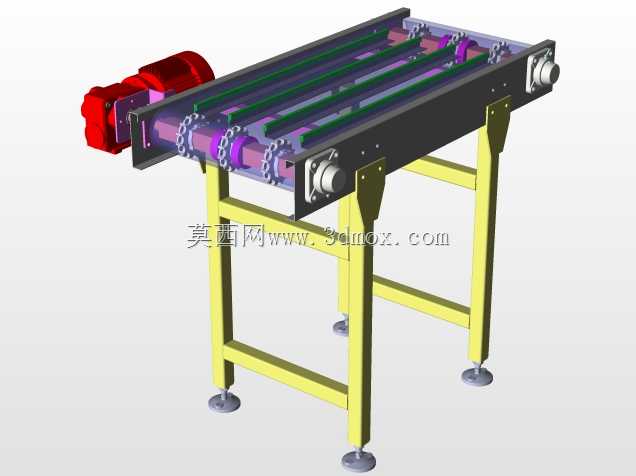

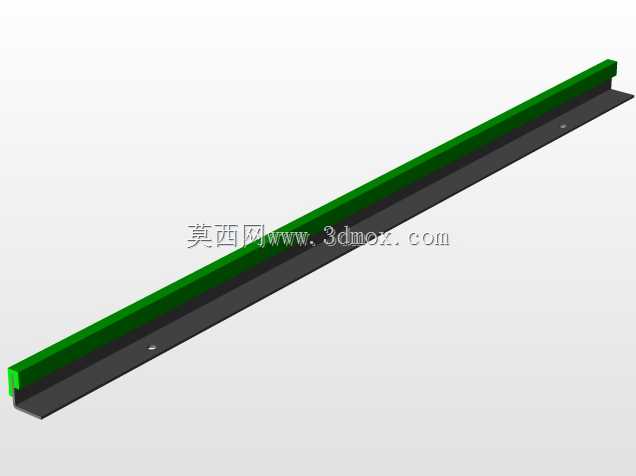

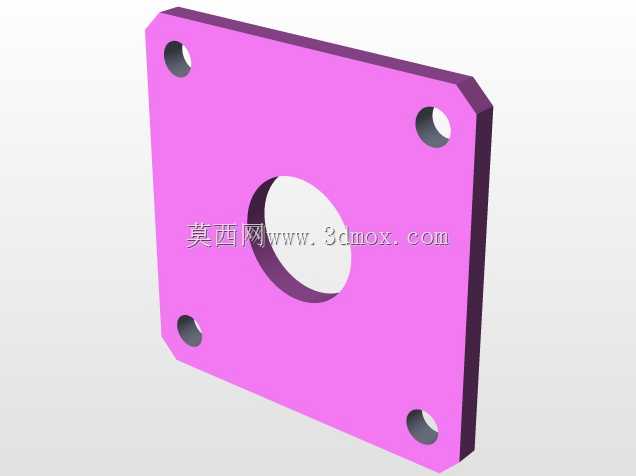

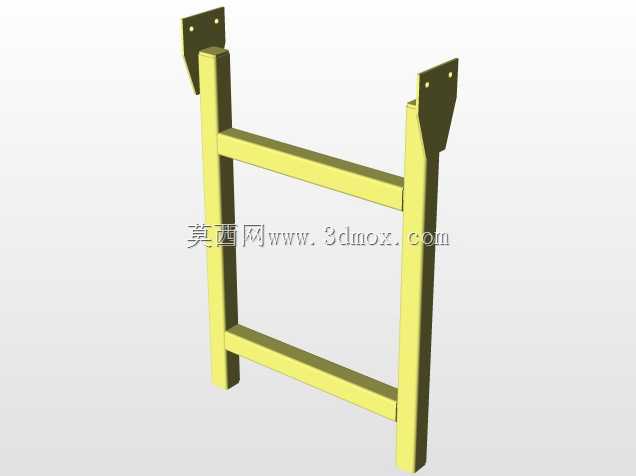

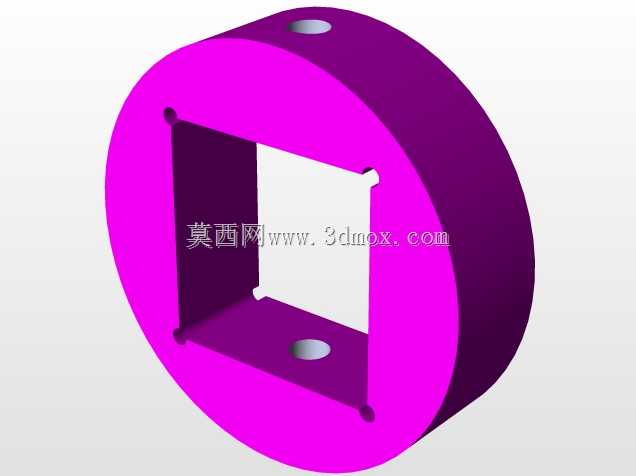

　　从结构设计来看，该零件整体采用外圆内方的中空结构，外侧为完整的圆柱环形轮廓，内侧开设方形贯通孔，这种结构设计并非随意选择：内侧方孔可以直接与输送机上常用的方轴传动结构配合，依靠方轴与方孔的形面配合实现周向防转，不需要额外增加键槽、顶丝等防转结构，安装时直接套入方轴即可完成周向定位，大幅减少装配工序；外侧圆柱面则可以与机架上的圆形安装沉孔、或者配套轴承座的内孔面配合，保证安装同轴度，避免偏心带来的运行振动。零件本体上对称开设两个小型安装通孔，这两个孔位既可以用来穿装定位销，实现间隔器与相邻安装面的位置锁定，也可以作为拆卸工艺孔，在设备维护更换时方便用工具撬取拆卸，避免硬敲硬撬损伤相邻的轴面或者安装座。

　　从安装边界与尺寸适配角度来说，这类间隔器的厚度尺寸是根据输送线的设计辊间距、传动组件的轴向预留间隙来确定的，建模时需要严格匹配对应方轴的截面尺寸，保证方孔与方轴的配合间隙控制在合理范围，既不能间隙过大导致晃动窜动，也不能间隙过小造成装配卡滞；外侧圆柱直径需要小于相邻安装座的内孔避让尺寸，同时要大于内侧方孔的对角线尺寸，保证环形本体有足够的结构强度承受轴向挤压力。两个对称安装孔的中心距需要与对应安装面上的定位销孔位置完全对齐，孔的直径要适配常用的圆柱销规格，避免出现孔位错位无法安装的问题。

　　在设计建模过程中，需要重点关注几个结构细节：首先是方孔与外圆的同轴度，因为方孔与方轴配合、外圆与安装孔配合，如果同轴度偏差过大，安装后会出现偏心，导致轴系运行时产生附加径向载荷，加快轴承、辊筒的磨损；其次是零件两端面的平行度，间隔器的两个端面是直接与相邻部件端面贴合的，如果平行度不足，会导致轴向受力不均，局部应力集中，长时间运行容易出现压溃变形，同时也会影响轴系的轴向定位精度；另外两个安装孔的轴线需要与零件端面垂直，避免穿装定位销时出现别劲的情况。零件的所有棱边都做了微小的倒角处理，既可以去除加工毛刺，避免安装时割伤操作人员，也能在装配时起到导向作用，方便快速套入轴件、对准安装孔。

　　从实际使用的工况适配来看，这类间隔器多用于常温、无强腐蚀的常规输送作业环境，结构简单可靠，没有复杂的活动结构，属于输送设备上的易更换定位配件，建模时保留了均匀的壁厚，既保证了足够的结构强度，也不会过度增加零件重量，同时对称的结构设计也适合批量加工生产，不管是采用机加工还是注塑、粉末冶金工艺都能快速成型，适配不同产能、不同成本要求的设备配套需求。在输送线的维护保养中，这类间隔件属于常规备件，当出现端面磨损、孔位变形时可以快速更换，不需要对整套轴系或者辊组进行拆解更换，能有效降低设备的维护成本与停机时间。
