工程图纸定位导向基准块结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:646394

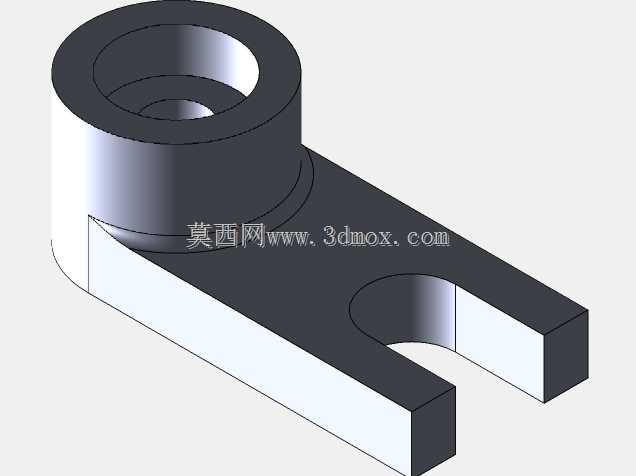

  • 工程图纸定位导向基准块结构设计

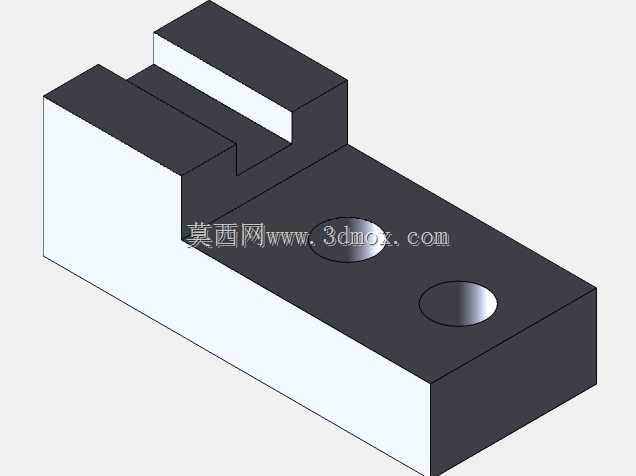

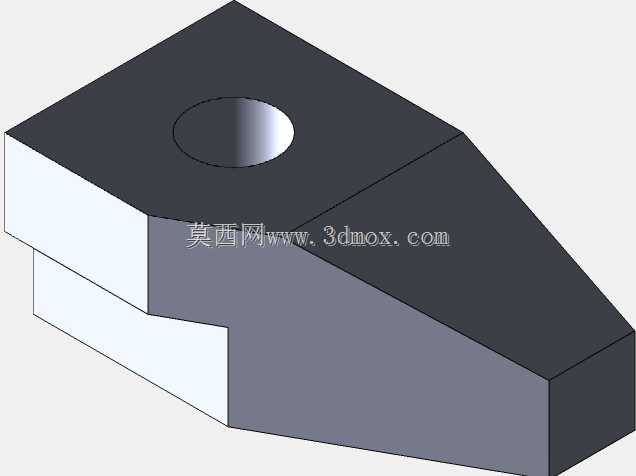

  • 工程图纸定位导向基准块结构设计

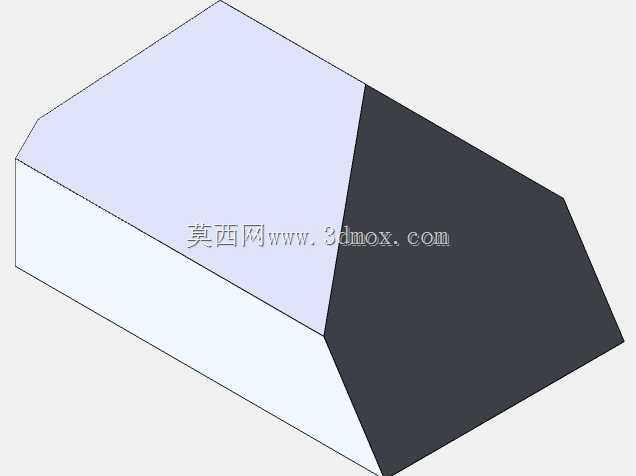

  • 工程图纸定位导向基准块结构设计

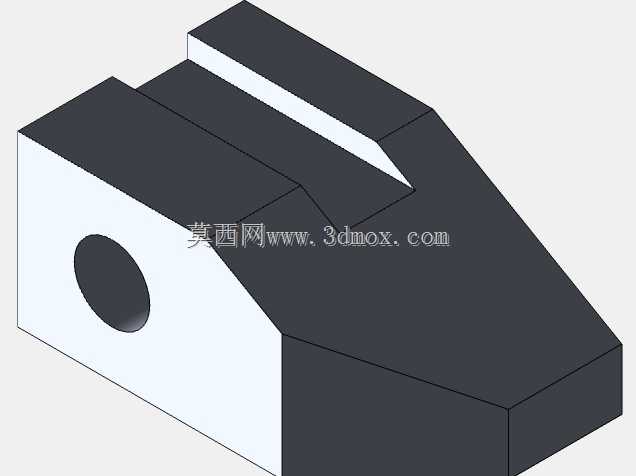

  • 工程图纸定位导向基准块结构设计

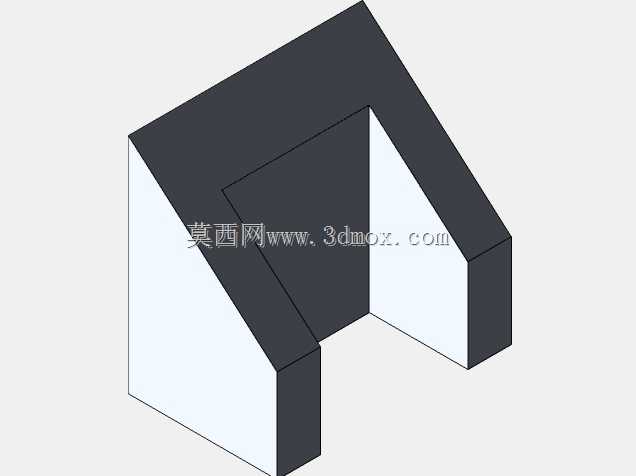

  • 工程图纸定位导向基准块结构设计

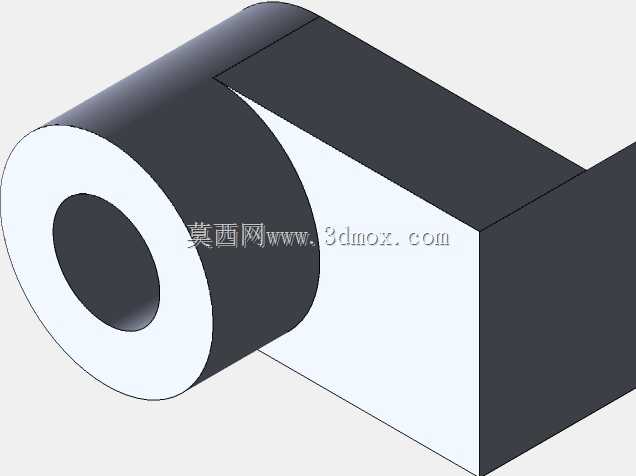

  • 工程图纸定位导向基准块结构设计

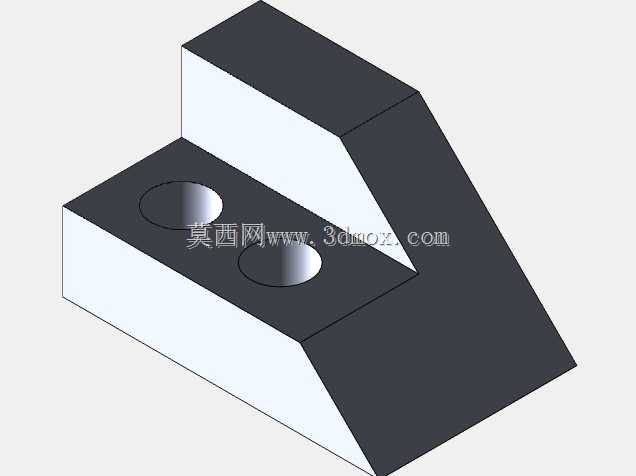

  • 工程图纸定位导向基准块结构设计

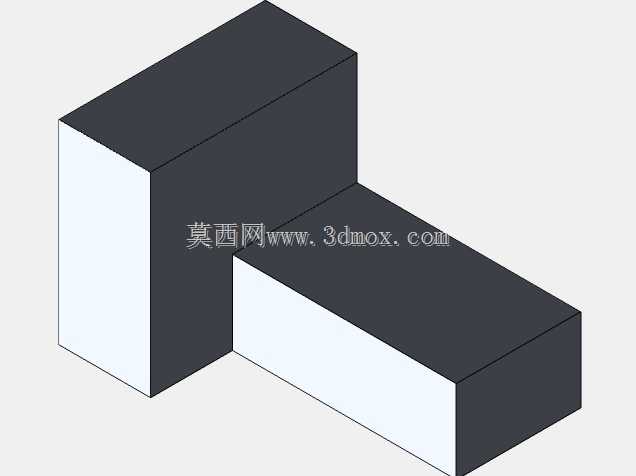

  • 工程图纸定位导向基准块结构设计
  • 工程图纸定位导向基准块结构设计
  • 工程图纸定位导向基准块结构设计
  • 工程图纸定位导向基准块结构设计

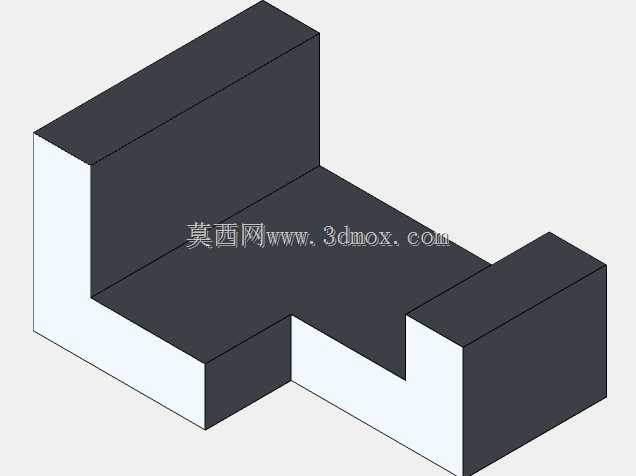

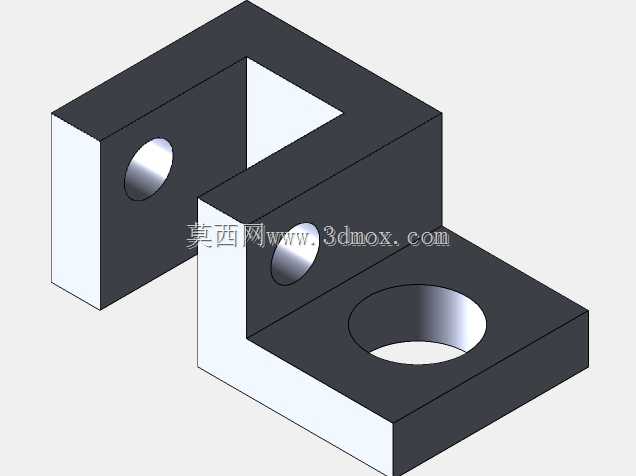

  在机械加工、工装夹具搭建以及工位定位的实际作业场景里,这类L型带缺口的块状构件是工位上高频使用的定位基准元件,日常产线换型、工件装夹、检测工位的基准搭建环节,都需要这类结构来完成快速的位置限定,避免工件在加工或检测过程中出现位移偏差。从结构本身来看,整体采用等厚块体拼接的成型逻辑,主体为两个垂直相交的立板结构,在其中一侧立板的端部预留了阶梯状缺口,这个缺口并非随意设计,而是对应配套工件的凸台结构做的避让与定位结合设计——当待定位工件推送至工位时,垂直立板可以限制工件两个轴向的自由度,端部的缺口则可以卡入工件的对应凸起位置,限制剩余的转动自由度,无需额外增加锁紧结构就能完成初步的位置固定,大幅缩短装夹对位的辅助时间。

  设计这类构件的时候,首先要考虑的是安装边界的适配性,构件底部的安装面需要保证足够的平面度,整体的安装孔位预留要匹配现有工作台的T型槽间距,垂直立板的高度要根据待定位工件的侧边高度来设定,不能过高导致工件取放干涉,也不能过低失去定位限位的作用;端部缺口的尺寸公差需要控制在IT7级以内,缺口的垂直面与主体立板的平行度、垂直度公差要控制在0.02mm范围内,避免定位时出现累计误差,影响后续加工或检测的精度。实际使用过程中,这类基准块通常会成对使用,分别布置在工件的两个对角位置,或者沿工件的进给方向布置两个,形成稳定的定位支撑面,相比一体式的大型定位工装,这种分体式的块状构件灵活性更强,针对不同尺寸的工件,

  只需要调整两个基准块的安装间距就能适配,不需要重新制作整套工装,能有效降低产线换型的成本。在材质选择上,这类定位构件通常会采用45号钢调质处理,表面做发黑防锈处理,定位接触面可以根据使用场景做淬火加硬,硬度达到HRC40-45就能满足日常的耐磨需求,如果是用于高精度检测工位,也可以选用40Cr材质做表面渗氮处理,进一步提升接触面的耐磨性和尺寸稳定性,避免长期使用后出现磨损导致定位精度下降。从结构的受力角度分析,这类构件在工作时主要承受工件推送过程中的侧向挤压力,因此立板与底板的连接位置需要做足够的圆角过渡,避免应力集中导致长期受力后出现开裂变形,缺口位置的棱边需要做小倒角处理,一方面避免工件对位时棱边刮伤工件表面,

  另一方面也能引导工件快速滑入定位位置,减少对位时的卡顿。很多一线的结构设计人员在做工位工装设计时,很容易忽略这类小基准块的细节设计,比如缺口的位置尺寸没有和工件的凸台做公差匹配,或者立板高度设置不合理,导致实际装夹时要么定位不稳,要么工件取放困难,实际上这类基础定位构件的设计合理性,直接影响整个工位的作业效率和加工精度,看似简单的块状结构,每一个尺寸、每一个倒角、每一个公差的设定,都要结合实际的作业场景、工件的尺寸参数、装夹的操作流程来反复校核。比如在流水线的上料工位,这类基准块的导向斜面角度要设置在15度到20度之间,角度太大起不到导向作用,角度太小则会拉长导向行程,占用过多的工位空间;在加工中心的夹具定位场景中,基准块的定位面需要和机床的坐标轴做平行度校准,因此安装孔通常会设计成长条孔,方便安装时微调位置,校准完成后再通过锁紧螺母固定位置,避免加工过程中受切削力影响出现位置偏移。另外这类构件的重量也需要控制在合理范围内,单块重量不宜超过5kg,方便一线操作人员手动调整位置,不需要借助起重设备就能完成换型调整,这也是为什么这类定位构件很少做成一体式大结构的原因之一,分体式的小块结构在搬运、调整、维护上都有明显的优势。
