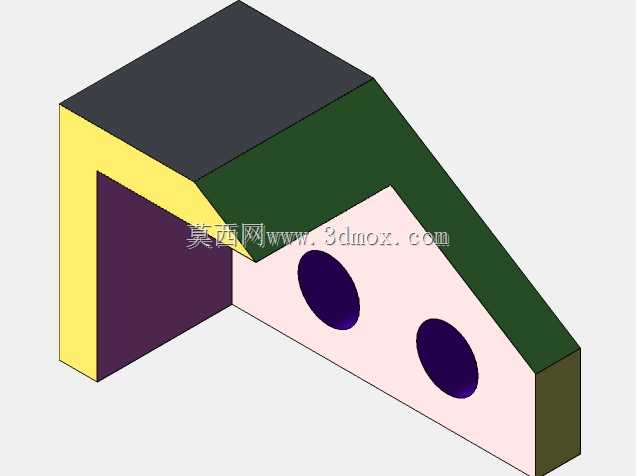

斜向双孔L型连接角件结构设计

　　在各类工装夹具、小型设备机架、非标自动化线体的边角连接场景中，这类斜向双孔L型角件是十分常见的受力支撑构件，日常做结构设计时经常会碰到需要在垂直安装面与斜向支撑面之间做刚性连接的需求，这类角件刚好能填补标准直角角件无法适配斜向受力的空白。从实际使用场景来看，这类构件大多用在需要抵消斜向载荷的部位，比如小型输送线的侧边挡边支撑、工装台的斜向加强筋连接、检测设备的传感器安装支架转接位置，相比直接用板材弯折做直角支撑，带斜向过渡面的结构能有效降低直角位置的应力集中系数，避免设备长期受交变载荷时在弯折处出现疲劳开裂的问题。

　　设计这类构件的时候，首先要明确两个安装面的边界约束：垂直段的安装面是用来贴靠在方管或者型材的竖直侧壁上，斜向段的安装面则是对接需要支撑的斜向构件，两个面之间的过渡斜面不是随意做的角度，而是要匹配被支撑构件的倾斜角度，同时要保证安装完成后两个安装面都能完全贴合对接面，不能出现局部悬空的情况，不然螺栓锁紧后会产生额外的装配内应力，长期使用容易出现连接松动。两个安装孔设置在斜向段的平面上，孔位的间距要匹配常用的螺栓规格，比如对应M6或者M8的内六角螺栓，孔边到构件边缘的距离要满足最小安装边距要求，避免螺栓锁紧时边缘出现压溃变形，同时孔位要避开斜向面与垂直面的过渡圆角位置，保证螺栓安装时有足够的扳手操作空间，不会出现工具和构件干涉的情况。

　　从外形尺寸的设计逻辑来看，垂直段的高度要根据所连接型材的截面尺寸来定，一般要覆盖型材单侧壁面的三分之二以上高度，保证连接后的接触面积足够，不会因为接触面太小导致锁紧时型材表面被压伤；斜向段的长度则要根据两个安装孔的排布来确定，要保证两个孔位之间的间距满足受力要求，当构件承受斜向的推力或者拉力时，两个螺栓能均匀分担载荷，不会出现单个螺栓受力过大的情况。构件的壁厚选择也要结合实际载荷来算，普通轻型设备的支撑用3mm厚度的板材弯折或者铣削加工就足够，要是用在有冲击载荷的部位，壁厚要加到5mm以上，同时过渡位置的圆角要做相应加大，进一步分散应力。

　　实际建模的时候要注意，垂直面和斜向面的交接位置不能做成尖锐直角，要根据加工工艺预留合适的圆角，如果是钣金折弯工艺，内R角要和板材厚度匹配，避免折弯时出现开裂；如果是整块铝型材或者钢材铣削加工，过渡圆角可以做得稍大一些，同时要在两个安装面的背面做适当的倒角，去除加工毛刺，保证安装时能和对接面完全贴实。另外斜向段的两个安装孔要做沉头设计吗？不对，要看实际使用的螺栓类型，如果是用内六角圆柱头螺栓，沉孔深度要刚好把螺栓头埋入构件表面，避免螺栓头突出影响后续其他零件的安装；如果是用外六角螺栓，就不需要做沉孔，但要保证孔位周围的平面度，让螺栓头能均匀压紧在构件表面。

　　这类角件在实际装配的时候，一般是先把斜向段的两个螺栓预紧在被支撑的构件上，调整好角度之后再把垂直段和竖直方向的型材锁紧，整个过程不需要额外的工装定位，因为构件本身的角度已经通过加工保证了，装配效率比现场焊接支撑件要高很多，而且后期拆卸调整也更方便，不会像焊接件那样拆下来就无法复用。在一些需要频繁调整支撑角度的测试工装上，还可以在这类角件的基础上做微调结构，但基础款的固定角度角件因为结构简单、加工成本低、受力可靠，在各类非标设备里的用量反而更大。做结构设计选型的时候，不能只看外观形状，要核对安装面的尺寸、孔位间距、构件整体的承重能力是否匹配实际工况，比如如果是用在有振动的设备上，还要考虑配合防松垫圈使用，这时候孔位的直径要比螺栓直径大0.5mm到1mm，方便装配的时候调整位置，抵消部分加工带来的位置误差。很多新手做设计的时候容易忽略安装边距和操作空间的问题，把孔位做得太靠近边缘，或者太靠近过渡面，结果现场装配的时候要么扳手伸不进去，要么锁紧的时候边缘崩裂，反而影响装配进度，这类细节在建模阶段就要提前考虑到，把安装操作的空间预留出来，才能保证零件加工完之后能顺利装到设备上。
