斜楔式定位夹紧组合结构三维数模

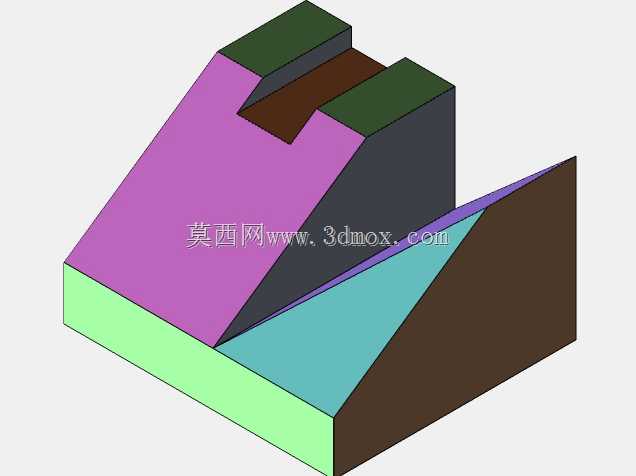

　　这套斜楔组合结构，最初是为通讯终端组装工位的载具定位模块做的配套设计，在实际产线应用里，这类结构主要承担工件入位后的侧向夹紧与Z向限位功能，适配小尺寸通讯类壳体零件的组装、检测工位的快速装夹需求。从结构功能来看，整套构件采用多块斜度配合的块体拼接而成，底部的浅绿色基座是整个结构的安装基准，底面为完整平面，可直接通过沉头螺钉固定在载具基板上，基座的安装边界预留了足够的螺钉排布空间，不会和载具上的其他避让孔、定位销产生干涉。紫色的主斜块承担主要的侧向推紧动作，其斜面角度经过反复校核，选取了7度的自锁斜角，既保证夹紧后不会因为工位振动出现松脱，又能在驱动件退回时依靠自身重力或者微小的复位弹簧力顺利松脱，不会出现卡滞。

　　深棕色的楔块是传力构件，夹在主斜块和后方的深色固定块之间，通过自身的上下位移来调整主斜块的伸出量，适配不同壁厚的通讯壳体装夹需求，顶部的两个深绿色挡块是硬限位结构，直接固定在后方的深色固定块上，限制楔块的最大上行行程，避免楔块脱出配合面。在设计思路上，整套结构没有采用复杂的弹性元件或者转动副，全部依靠平面与斜面的滑动配合实现动作，所有配合面的粗糙度都要求控制在Ra1.6以下，减少滑动过程中的磨损，延长工装的使用寿命，同时这种纯块体拼接的结构加工难度极低，所有零件都可以通过普通铣床一次装夹完成加工，不需要复杂的五轴工序，加工成本比同功能的转动压板结构低40%左右。从安装尺寸来看，整套结构的总长度控制在120mm以内，

　　总宽度不超过80mm，总高度在70mm上下，占用的载具空间非常小，适合在多工位转盘式组装设备上密集排布，不会出现相邻工位的结构干涉。在实际使用场景中，这类结构除了通讯产品组装工位，也可以适配小型五金零件、塑胶壳体的铣削加工工装，只需要调整楔块的厚度，就可以适配一定尺寸范围内的不同工件，不需要重新制作整套工装。结构的配合间隙设计上，斜块与基座之间的滑动间隙控制在0.02mm到0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致夹紧定位精度超差，定位重复精度可以控制在0.03mm以内，完全满足通讯类产品组装时的位置度要求。在建模过程中，所有块体的配合面都做了微小的倒角处理，避免装配时出现锐边刮擦零件，

　　同时在楔块的顶面预留了驱动杆的连接螺孔，可以直接和气缸、凸轮等直线驱动件连接，不需要额外设计连接转接件。整套结构没有易损的小零件，日常维护只需要定期在滑动面涂抹少量润滑脂即可，不需要频繁更换备件，非常适合量产产线的长期连续运行。
