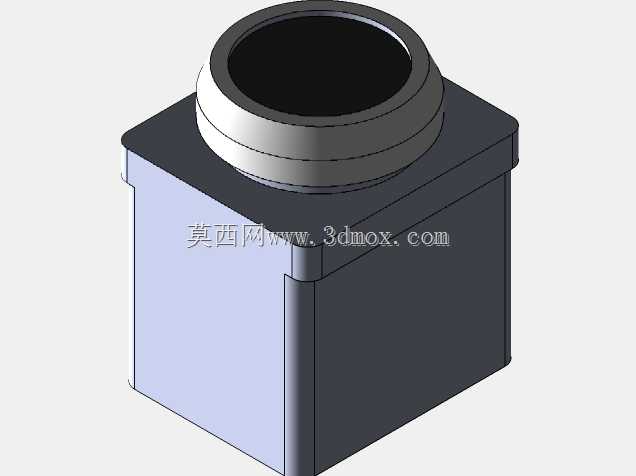

IDEC方形面板安装按钮开关三维结构

　　这款IDEC品牌的按钮开关，是工业控制回路里最常见的主令操作元件，日常在机床操作面板、自动化产线控制站、配电柜体操作面、输送线启停工位都能见到同类型产品的身影，核心作用是通过人工按压操作，向控制回路发出通断指令，完成设备启动、停止、复位、模式切换等基础控制动作，属于低压控制回路里的基础交互部件。从结构设计来看，这款开关采用方形基座加圆形操作头的组合结构，下半部分的方形基座是嵌入安装面板后的固定承载结构，基座内部预留了触点模块的安装空间，可根据实际回路需求搭配常开、常闭触点组合，满足不同的控制逻辑接线需求；上半部分的圆形操作头突出于安装面板表面，操作面做了内凹设计，既可以避免日常误碰触发误动作，

　　也能让操作人员按压时手指有明确的受力定位，操作反馈清晰。设计阶段首先要考虑的是安装适配性，这类嵌入式安装的按钮开关，方形基座的边长尺寸直接对应面板开孔的尺寸公差，建模时基座的棱边做了微小的倒角处理，既方便安装时顺利嵌入面板开孔，也能避免锐边划伤安装人员的手部或是磨损接线绝缘层；操作头和基座衔接的位置做了阶梯式的限位结构，安装时从面板正面穿入后，背部通过配套的锁紧螺母固定，限位台阶可以精准贴合面板正面，保证安装后开关不会出现轴向窜动，长期按压操作也不会出现松动移位。从实际使用场景出发，这类开关的操作头突出面板的高度经过合理设定，既不会因为突出过多容易被外物剐蹭误触发，也不会因为突出过短导致操作人员按压时找不到施力点，

　　操作行程的设计符合常规工业操作的按压反馈习惯，按压到位时有明确的触感反馈，操作人员不需要目视确认就能判断指令是否发出，适合设备调试、产线操作时的盲操作需求。基座部分的结构设计兼顾了接线空间和安装强度，内部的触点安装位做了定位卡槽，更换触点模块时不需要整体拆卸开关，只需要在面板背部就能完成触点的增减和更换，后期维护十分方便；基座的外壳材质选用具备一定绝缘性能和抗冲击性能的工业塑料，能适应工业现场常见的轻微磕碰、油污溅落等使用环境，圆形操作头的外圈做了多层环形台阶结构，既可以搭配不同颜色的标识圈区分按钮功能，也能增强操作头的结构强度，长期反复按压不会出现开裂变形。建模过程中对安装边界的尺寸把控十分关键，

　　面板开孔的尺寸需要和方形基座的外形尺寸做公差配合，既要保证安装时能顺利穿入开孔，也要避免间隙过大导致开关安装后晃动；操作头的直径尺寸符合常规工业按钮的操作手感设计，按压面的内凹弧度贴合人体手指指腹的曲线，长时间频繁操作也不会产生明显的不适感。这类开关在电气控制回路里属于消耗类的基础元件，不同的设备上会根据功能需求选择不同颜色的操作头，比如红色用于停止、绿色用于启动、黄色用于复位，这款基础结构的模型可以通过修改操作头的颜色快速衍生出不同功能的按钮模型，适配不同的控制柜设计选型需求。在做控制柜面板的三维布局设计时，这类按钮模型的安装尺寸准确性直接影响后期面板加工的开孔精度，如果模型的基座尺寸和实际产品存在偏差，就会导致加工好的面板无法顺利安装开关，或是安装后缝隙过大影响防护等级，因此建模时严格按照实物的安装尺寸做了还原，包括基座的安装定位槽、锁紧螺母的配合螺纹位置、操作头的突出高度都和实物保持一致，方便设计人员直接调用模型完成面板布局设计，不需要反复核对尺寸调整开孔参数。从结构可靠性角度来看，这款开关的方形基座相比圆形基座的同规格按钮，在面板安装后的抗扭转性能更好，长期按压操作时不会因为受力方向的偏移出现跟转的情况，接线端的位置在基座背部做了合理的空间预留，接完线后导线可以顺着基座的侧边排布，不会因为导线的应力拉扯导致接线端子松动，适合在振动幅度不大的工业设备上长期使用。
