嵌入式工业人机交互触摸屏结构设计

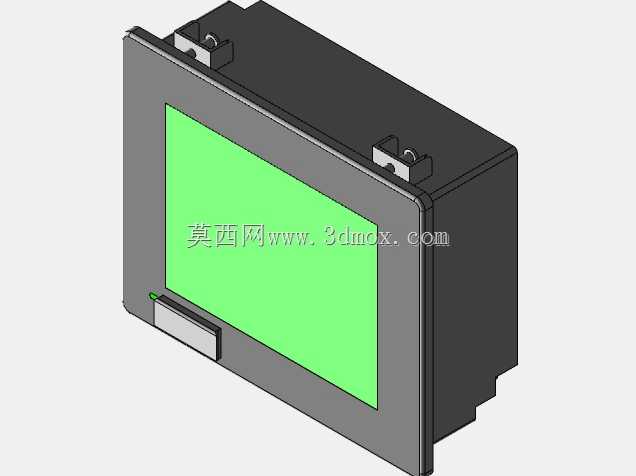

　　这款嵌入式工业触控终端，是面向工业现场设备操控场景开发的核心人机交互部件，日常主要部署在各类生产设备的电控柜面板、生产线工位操作箱、自动化机组的操控端位置，承担设备运行参数显示、工艺指令输入、运行状态反馈、故障信息弹窗提示的核心作用，是一线操作人员和设备控制系统之间的直接交互载体。从结构设计逻辑来看，整机采用前装嵌入式的安装思路，前面板做了略宽于箱体的折边设计，安装时仅需在电控柜面板开出对应尺寸的矩形安装孔，将箱体部分从面板正面推入开孔，再通过箱体顶部预留的两个金属安装卡扣卡紧在柜体内侧，即可完成整机的固定，不需要额外设计复杂的安装支架，也不需要从柜体背部拧装大量固定螺丝，能大幅降低现场安装的工时消耗，

　　同时前面板折边和安装面之间预留了密封胶条的安装槽位，装配后可以达到工业现场常用的IP65前端防护等级，能够阻挡车间内的切削液飞溅、粉尘飘落进入柜体内部，适配机加工车间、装配生产线、物流分拣站点等多类复杂工业现场的使用环境。整机外形采用方正的直角箱体结构，前面板的显示区域占据了正面绝大多数面积，屏幕下方预留了窄边的功能区域，设置了状态指示灯的安装位，可直观反馈设备的通电、运行、故障状态，避免操作人员需要凑近屏幕才能确认设备基础状态。箱体后部做了阶梯式的收边设计，后部尺寸略小于前端安装尺寸，既给内部的主控电路板、触控感应层、电源模块预留了充足的安装空间，也能避免安装时和柜体内侧的布线槽、其他电气元件产生位置干涉，

　　安装时不需要特意调整柜内其他元件的排布位置，适配现有标准电控柜的内部空间布局。从实际使用的适配性来看，这款触控终端的结构设计充分考虑了工业现场的操作习惯，前面板表面做了哑光硬质处理，既可以避免车间照明光线在屏幕表面产生反光影响操作人员读取参数，也能耐受日常操作时的指甲刮擦、偶尔的工具磕碰，不会轻易留下划痕影响显示效果。屏幕区域的触控层采用和前面板齐平的装配方式，没有凸起的边框缝隙，日常清洁时可以直接用抹布擦拭面板表面，不会在缝隙处积攒油污、粉尘，适合食品加工、医药生产这类对卫生清洁有要求的生产场景。在内部结构排布上，箱体内部的安装柱位置按照工业级触控主板的通用安装孔位设计，可适配不同配置的主控板卡，电源接口、

　　通讯接口统一布置在箱体后部的下方区域，接线时可以顺着柜内的布线槽直接走线，不会出现线缆弯折半径过小影响通讯稳定性的问题，同时接口位置做了凸起的挡边设计，可避免接线时插头磕碰箱体边缘造成接口损坏。从安装边界的尺寸控制来看，整机的嵌入深度控制在常规电控柜的允许安装范围内，即使是厚度较薄的壁挂式操作箱，也能顺利装入不会出现后部顶到箱门的情况，前端面板的外露厚度较薄，安装后不会在操作面突出过多，避免车间内转运物料时磕碰突出的面板造成设备损坏。在细节设计上，顶部的安装卡扣采用可调节的金属结构，可适配不同厚度的电控柜面板，从1.5mm的薄钢板到5mm的绝缘板材都能牢固卡紧，不会因为设备运行时的振动出现松动移位的情况，卡扣表面做了防锈镀层处理，长期在潮湿、有腐蚀性气体的车间环境内使用也不会出现锈蚀卡死的问题，后期维护拆卸时只需要按压卡扣即可将整机从面板正面取出，不需要拆开整个电控柜的柜门，大幅降低后期的维护检修效率。
