IDEC旋钮式选择开关三维结构

　　在工业控制柜体、设备操作面板的选型与结构设计环节，这类旋钮选择开关是面板操作元件里应用频次极高的品类，和按钮、指示灯共同构成设备本地操作的核心交互单元。从实际工程场景来看，这类选择开关常被用于设备工作模式切换——比如手动/自动档位选择、多段工艺参数档位切换、本地/远程控制权限切换，也会用在小型设备的电源回路通断控制、电机正反转的预选操作，覆盖机床操作站、输送线控制盒、自动化设备侧挂操作箱、低压配电柜面板等诸多安装场景。

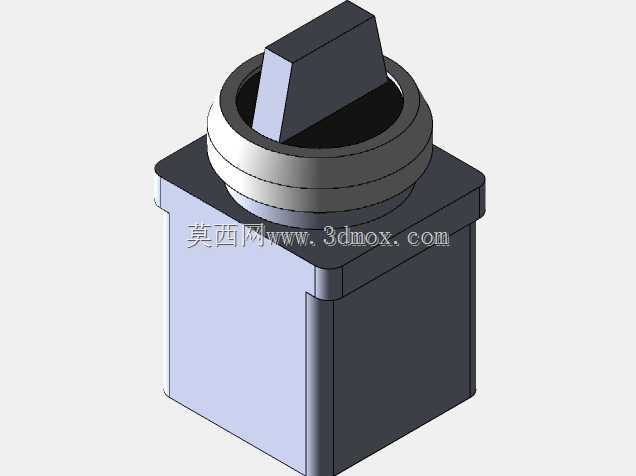

　　从结构设计逻辑来看，这个模型完整还原了产品的两部分核心结构：上部是露出面板的操作端，包含旋钮操作柄、螺纹锁紧安装环，下部是嵌入柜体内部的基座本体。设计时首先要匹配面板安装的通用规范，这类22mm安装孔径的主流选择开关，安装时需要在面板上开出对应直径的安装孔，通过自带的锁紧螺母从面板背面拧紧固定，安装环自带的密封结构可以贴合面板表面，满足常规工业场景的面板防护需求，避免粉尘、溅水从安装缝隙进入柜体内部。

　　操作端的旋钮柄做了防滑的棱角造型，操作人员佩戴劳保手套也能顺利拧动切换档位，旋钮的转动角度有明确的档位限位，两档或三档结构下每一次切换都有清晰的档位手感，避免操作时出现档位模糊、误切换的问题。下部的基座部分采用方形结构设计，一方面是为了适配内部触点模块的安装排布，方形的轮廓可以在安装时起到防转作用，避免拧紧锁紧螺母时整个开关跟着转动扯动内部接线；另一方面基座的尺寸边界做了严格控制，不会占用面板后方过多的安装空间，方便柜内走线槽、接线端子的排布，不会和柜内其他电气元件产生安装干涉。

　　建模过程中需要重点还原几个影响选型安装的关键尺寸：首先是面板以上的操作高度，这个尺寸决定了操作时的空间余量，不会因为面板外有护罩、柜门边框导致旋钮无法正常操作；其次是面板以下的基座深度，这个尺寸直接关系到柜体内部的深度预留，如果是薄型壁挂控制盒，基座深度过大会导致盒盖无法正常闭合；还有安装螺纹的长度，要适配不同厚度的面板——从1mm厚的冷轧钢板柜门，到5mm厚的绝缘塑料操作面板，都能通过锁紧螺母可靠固定。

　　从功能特性上看，这类选择开关的触点模块和基座是适配设计的，建模时预留了触点模块的安装卡位，可以根据实际使用需求搭配常开、常闭触点组合，不同档位对应接通不同的触点回路，实现控制逻辑的切换。和自锁按钮相比，旋钮式选择开关的档位状态可以通过旋钮的指向直观判断，操作人员站在设备旁就能快速识别当前设备处于哪个工作档位，避免因为状态判断失误引发操作风险。

　　在做整设备的三维布局时，这类操作元件的模型精度直接影响面板开孔图、装配干涉检查的准确性，如果模型的安装尺寸、外形轮廓有偏差，后期实际装配时就会出现开关装不进面板、旋钮和相邻按钮距离太近操作时互相干扰、柜门关上后基座顶到柜内元器件的问题。这个模型完整还原了开关的外形轮廓、安装结构、操作件的活动范围，在做操作面板排布时，可以直接用来验证操作间距是否符合人机工程要求——通常相邻操作元件的中心距要留足20mm以上的间隙，保证操作单个旋钮时不会误碰到旁边的按钮或者开关。

　　另外在结构细节上，旋钮和基座之间的转动配合间隙、安装环的螺纹牙型、基座底部的接线端子让位空间都做了对应还原，不仅可以用来做整体设备的外观展示，也能支撑结构设计阶段的安装校验，帮助设计人员在虚拟装配阶段就排查掉潜在的安装干涉、操作空间不足等问题，减少后期实物装配时的整改工作量。
