方形法兰带座外球面轴承结构设计

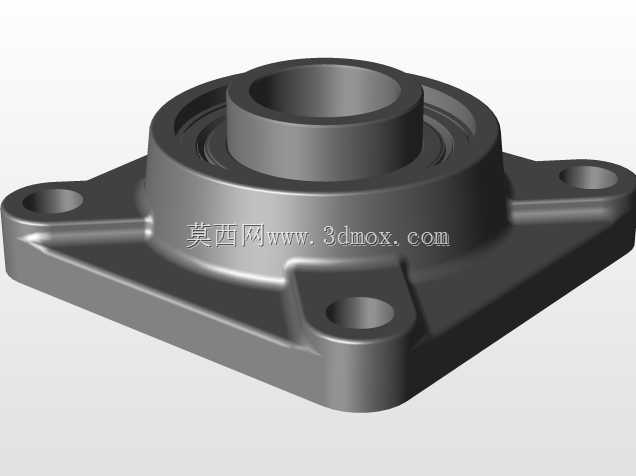

　　在轻工输送、食品加工、小型农机以及普通工业传动线的布局中，支撑旋转轴的部件往往不需要过高的定制化精度，但必须兼顾安装便捷性、一定的调心能力以及足够的径向承载冗余，这类场景下带方形法兰的外球面轴承单元是选型清单里的高频选项。本次呈现的方形法兰带座外球面轴承，核心结构分为冲压或铸造成型的方形轴承座、内嵌的外球面球轴承两个核心部分，两者通过轴承外圈的球面与座体内腔的球面配合，实现安装过程中自动补偿轴与安装面之间的小角度不对中，避免轴系因安装偏差产生额外的附加载荷，大幅降低现场安装的调校难度。

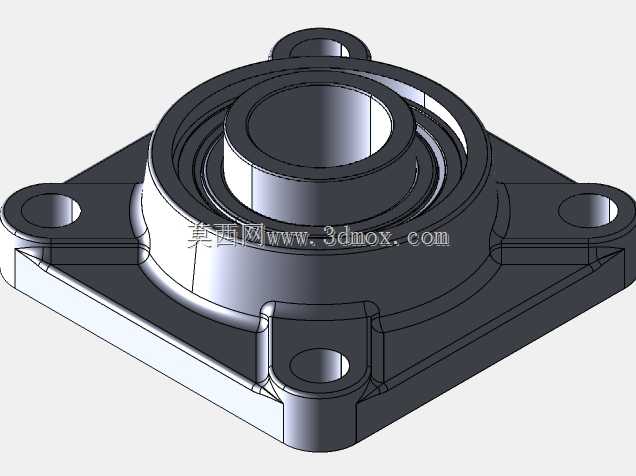

　　从实际安装边界来看，方形座体的四个角预留了贯通的安装螺栓孔，孔位分布在正方形的四个顶点位置，安装时不需要额外加工复杂的定位止口，仅需要在安装机架的对应平面上加工四个与螺栓孔匹配的光孔或者螺纹孔，就可以通过螺栓直接将整个轴承单元锁紧固定在设备的立板或者型材架上，相比立式座轴承需要卡在安装槽内的固定方式，方形法兰座的安装方向更灵活，既可以固定在垂直立面，也可以固定在水平机架面，甚至可以倒装在设备横梁下方，适配不同走线、走料方向的设备布局需求。座体的中心孔为轴承的定位腔，球面腔的加工精度直接决定轴承调心的顺畅度，设计时需要保证球面的粗糙度不高于Ra3.2，同时球面的轮廓度控制在合理公差范围内，避免轴承装入后出现卡滞或者调心间隙过大的问题。

　　内嵌的外球面轴承部分，内圈两侧延伸出一定长度的轴套段，内孔为标准圆柱孔，与传动轴的配合通常选用间隙较小的过渡配合，通过内圈上的紧定螺钉或者偏心套将轴承内圈与轴锁紧，不需要额外加工轴肩定位，进一步降低轴类零件的加工成本。轴承的密封结构采用双侧接触式橡胶密封圈，密封圈唇部与内圈的密封槽紧密贴合，能够阻挡日常工况下的粉尘、碎屑以及少量喷淋水进入轴承内部滚道，适配食品生产线偶尔的冲洗、输送线的粉尘环境等普通工业场景，不需要额外加装外置密封结构，减少整机的零件数量。轴承内部的滚道经过淬硬处理，保持架通常采用冲压钢板保持架，能够承受中等程度的径向载荷，同时可以承受少量的轴向载荷，满足皮带输送机滚筒、小型风机叶轮、轻工设备传动轴这类载荷平稳、转速中等的传动需求。

　　在设计建模过程中，首先需要确定轴承的核心安装尺寸，也就是内孔直径，这是选型时的首要匹配参数，对应轴径的公差需要与轴承内孔公差匹配，避免出现跑内圈的问题。其次要确认方形座的安装孔中心距，这个尺寸直接决定现场安装时能否直接固定在现有机架上，很多设备改造场景中，安装孔位的匹配度甚至比承载能力更影响选型效率。座体的厚度设计需要兼顾强度与轻量化，四个安装孔的凸台位置做了局部加厚处理，避免螺栓锁紧时座体出现变形，同时座体的其余部分做了合理的壁厚优化，在保证铸造或者冲压成型时不出现缩孔、变形的前提下，尽可能降低整体重量。轴承外圈的球面与座体球面的配合间隙需要控制在合理范围，间隙过大会导致轴系运转时出现晃动，影响传动稳定性，间隙过小则会导致调心功能失效，无法补偿安装偏差。

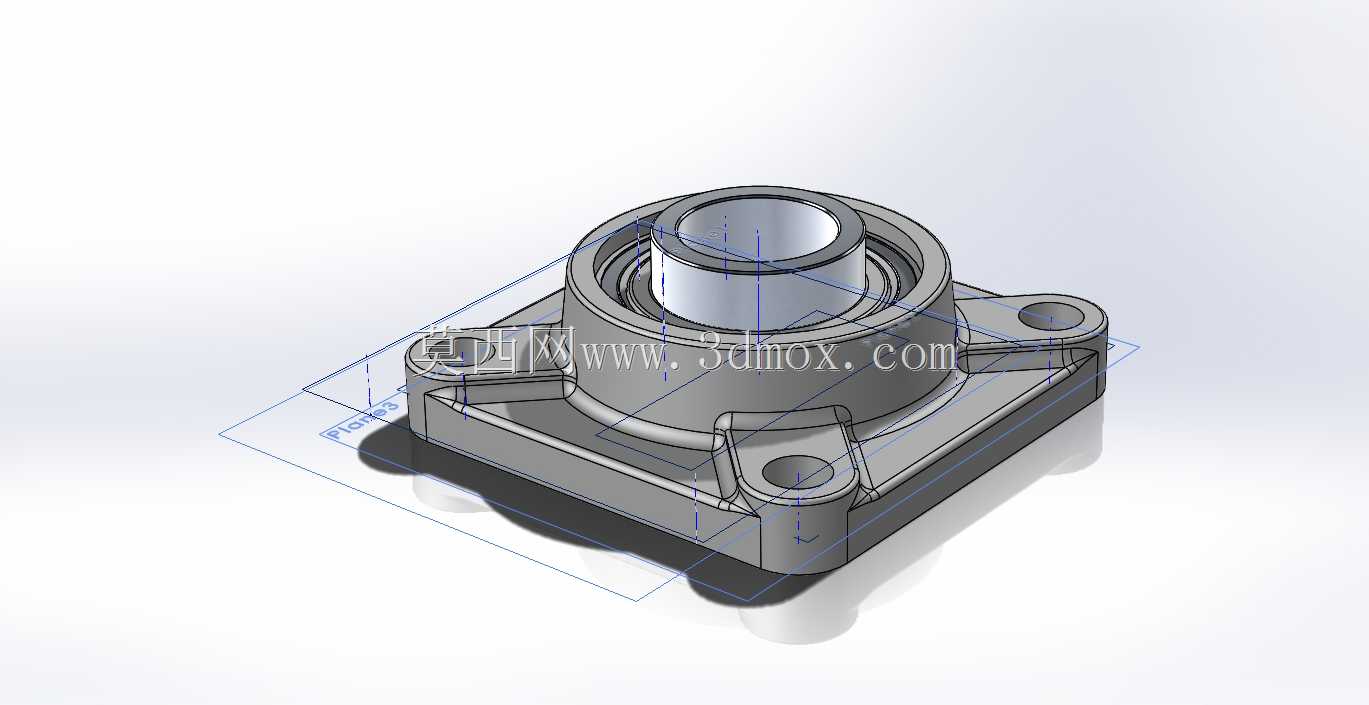

　　从实际使用的角度来看，这类带座轴承单元属于免维护或者少维护的标准件，出厂时内部已经填充了适量的锂基润滑脂，正常工况下可以长时间不需要补充润滑，部分带注油嘴的型号也可以在设备定期保养时通过注油嘴补充润滑脂，延长整体使用寿命。在三维建模过程中，需要准确还原轴承的调心角度范围，通常这类轴承允许的静态调心角度在2度到3度之间，在做装配干涉检查时，需要模拟轴系偏转最大角度时，轴承内圈、密封圈与座体之间是否存在干涉，避免实际安装后出现部件摩擦的问题。另外，方形座的安装面平面度也需要在模型中标注合理的形位公差，安装面平面度过差会导致座体锁紧后出现变形，挤压轴承外圈导致轴承运转卡滞，提前失效。

　　很多刚接触机械设计的工程师在选型这类轴承时，往往只关注轴承的额定动载荷是否满足需求，忽略了安装尺寸、调心范围、密封形式这些实际工况相关的参数，比如在有腐蚀性冲洗的食品行业，需要选用不锈钢材质的轴承座与不锈钢轴承，而在普通输送场景下，铸铁座配合普通轴承钢轴承就足够满足需求，成本也更低。建模时还原这些细节结构，能够让装配设计时的干涉检查、安装模拟更贴近实际生产场景，避免出现设计完成后零件无法装配、维护空间不足的问题。比如四个安装螺栓的上方需要预留足够的扳手空间，建模时需要在螺栓孔位置预留对应扳手的操作空间尺寸，避免现场安装时扳手无法伸入锁紧螺栓。轴承内圈的紧定螺钉位置也需要考虑锁紧操作的空间，确保轴装入后，能够方便地用内六角扳手拧紧紧定螺钉，完成轴与轴承的固定。
