立式带座外球面轴承支座结构设计

　　带立式安装底座的外球面轴承单元在轻工输送线、小型农机、食品包装辅机、木工机械以及普通工业传动架上使用频率很高，这类部件不需要复杂的轴承座镗孔加工，现场装配时只需把底座贴合在机架安装面，穿入两支底脚螺栓即可完成支承定位，对中小批量设备的制造与后期维护都比较友好。整套单元由铸造立式座体、内嵌外球面球轴承、两侧密封结构、注油通道以及锁紧定位结构组成，座体底部为整体式长条形安装脚，两个长圆形安装孔沿轴承轴线的垂直方向对称布置，允许螺栓位置存在少量偏差，也方便在张紧皮带或调整轴系位置时沿孔长方向微调。

　　从结构受力来看，立式座的高立壁直接承托轴承外圈，载荷从转轴经滚动体传递到外球面外圈，再由座孔球面分散到座体两侧加强壁，最后向下传到底板和机架。相比单薄的冲压支承，铸造座体在立壁与底板交接处设置了过渡圆角和加厚筋区，能够降低支承部位的应力集中；底座下方为平整贴合面，安装时若机架面存在轻微不平，可通过垫片调整，避免座体被强行压紧后产生内应力。外球面轴承的外圈与座孔采用球面配合，当转轴出现少量挠曲或安装同轴度偏差时，轴承可在一定角度范围内自动调心，减少卡滞、偏磨和密封件过早损伤。

　　建模时先按轴承公称内径系列确定中心高，这一尺寸直接决定转轴到安装基准面的高度，也是与联轴器、链轮、带轮或辊筒轴线对齐的关键边界。底板长度、宽度以及底脚孔中心距需要与常用机架型材或焊接钢板的开孔习惯相匹配；底脚孔采用长圆孔而非圆孔，孔端圆弧与直边段过渡清晰，既能表达真实铸件加工后的安装余量，也便于在三维装配中检查螺栓、垫圈与座体边缘的干涉。轴承中心到底板底面的高度、立壁厚度、底板厚度和螺栓孔径之间要保持协调，若中心高较大而底板过窄，设备运行时容易出现支承晃动；若底板过于厚重，则会增加材料成本和整机重量。

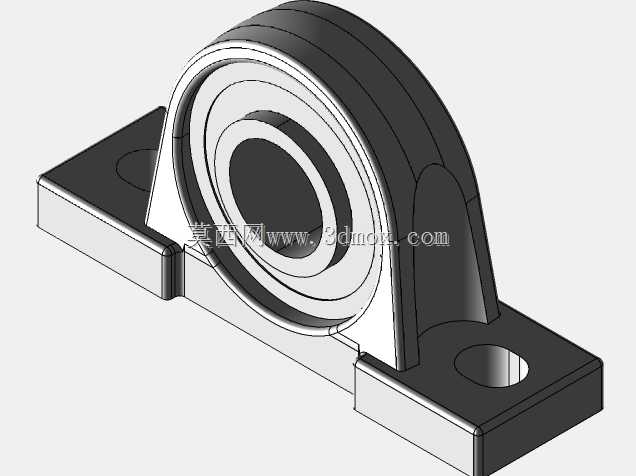

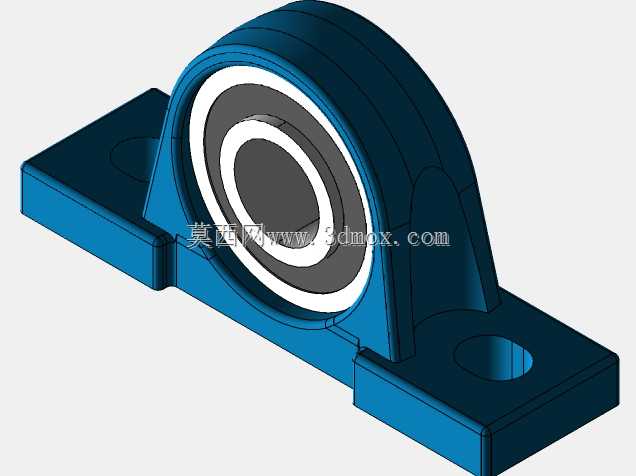

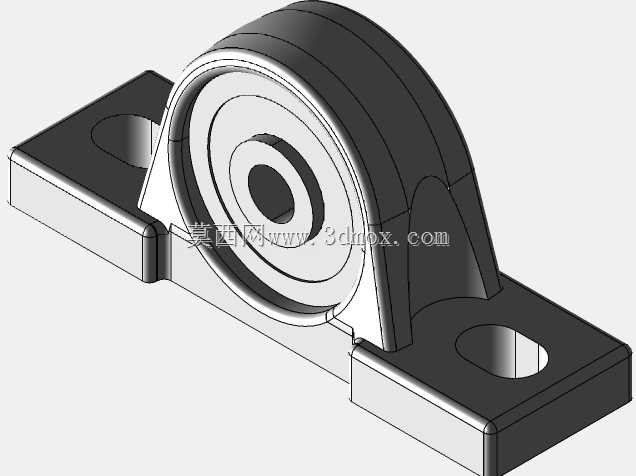

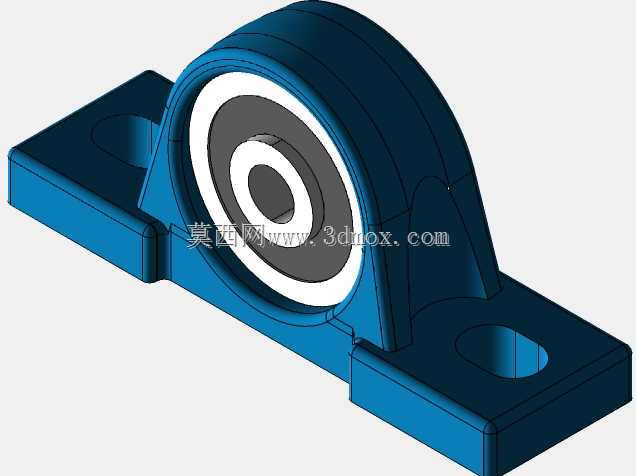

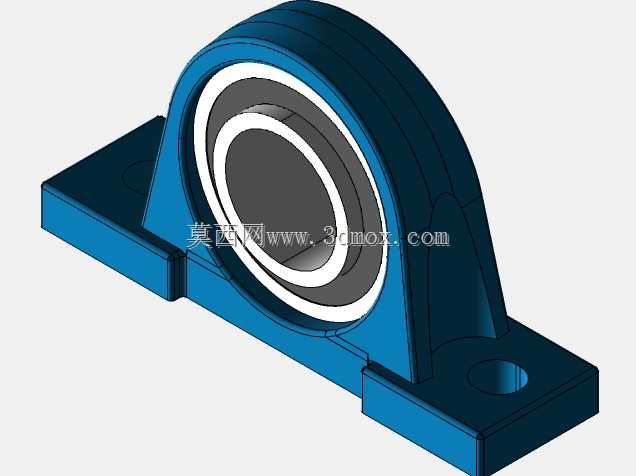

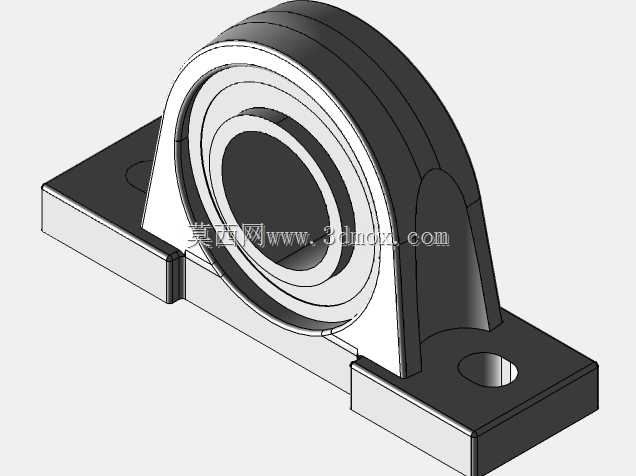

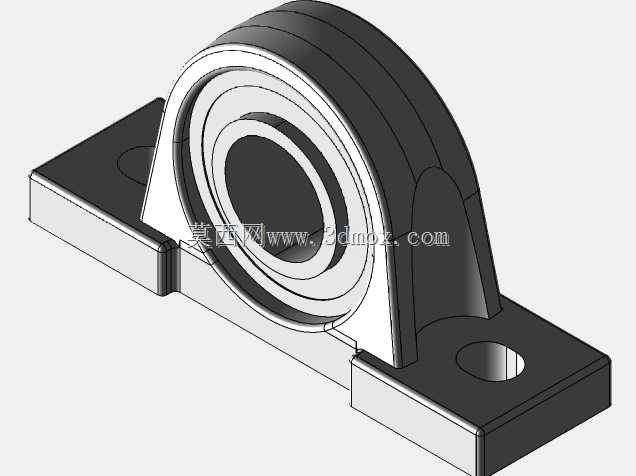

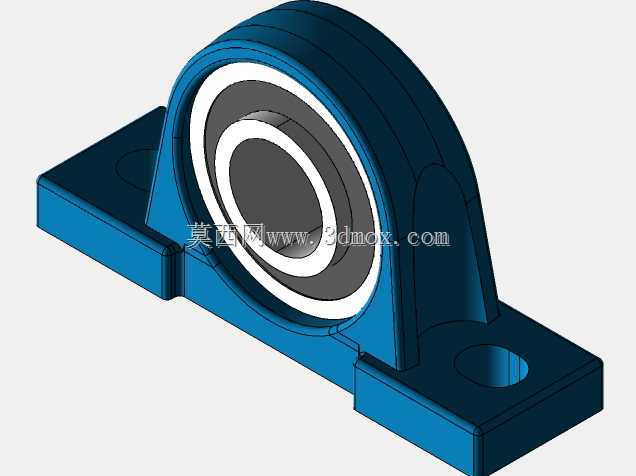

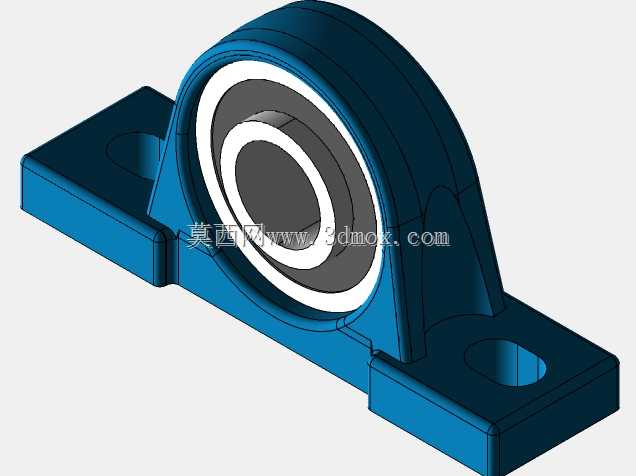

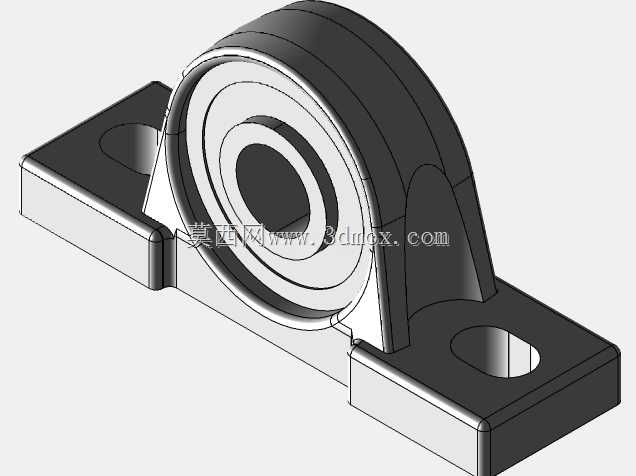

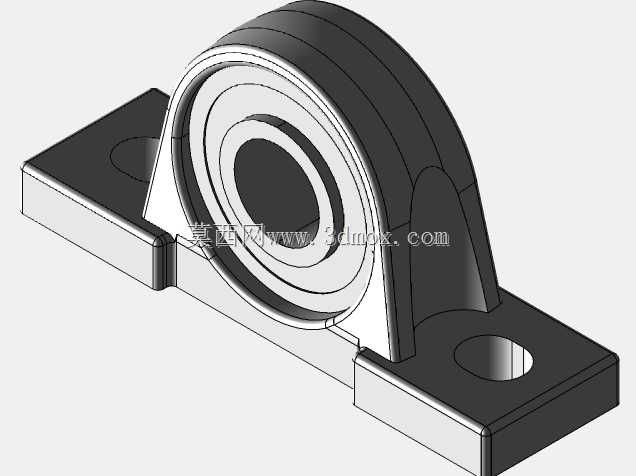

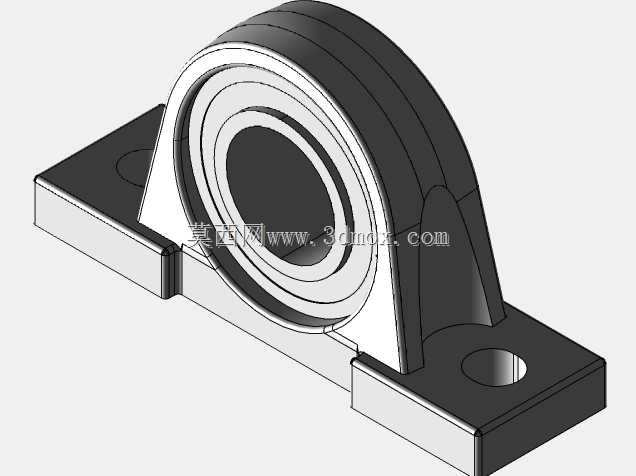

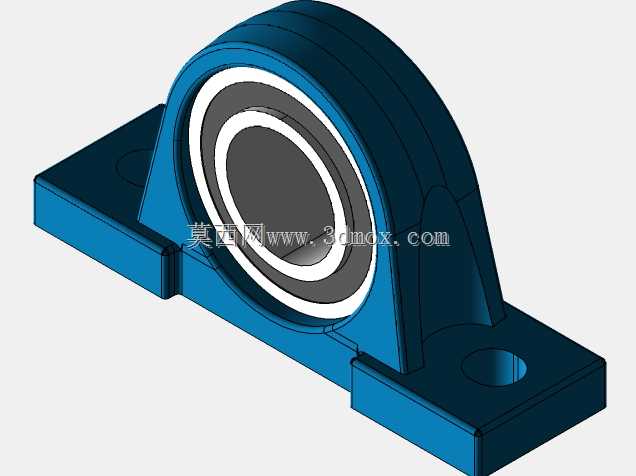

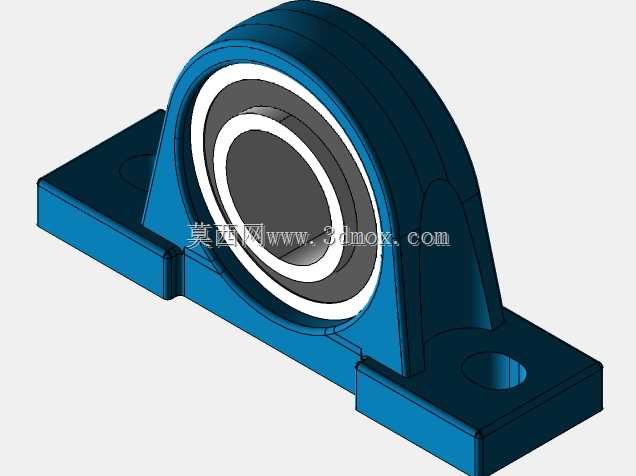

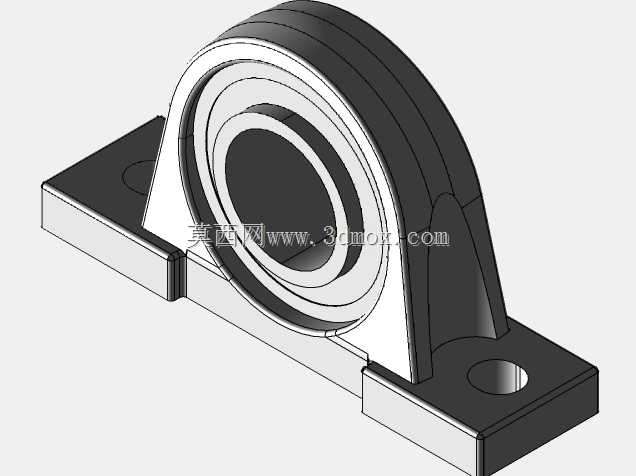

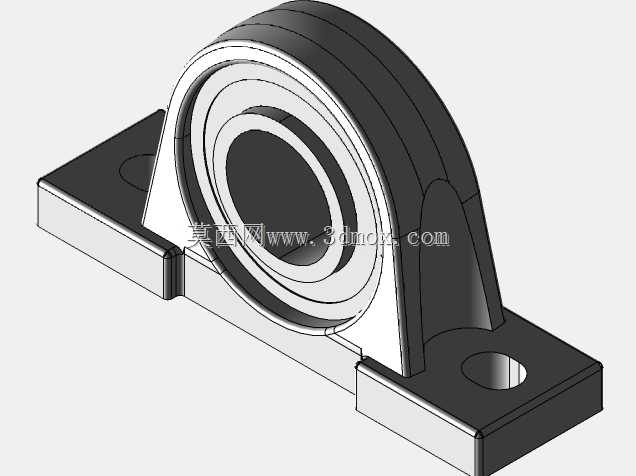

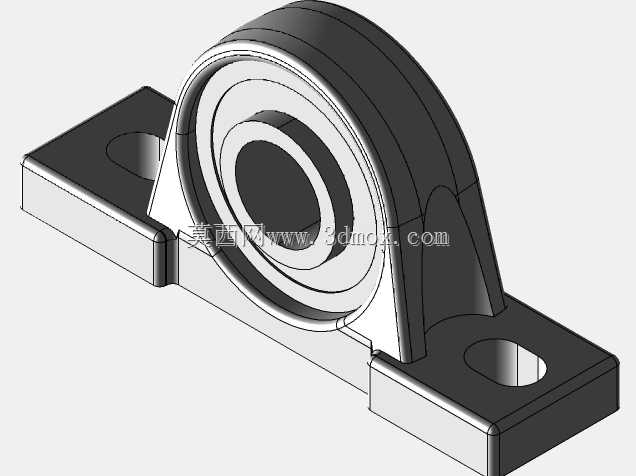

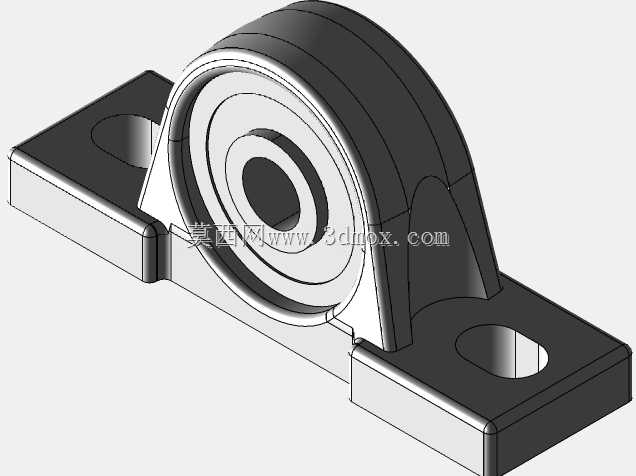

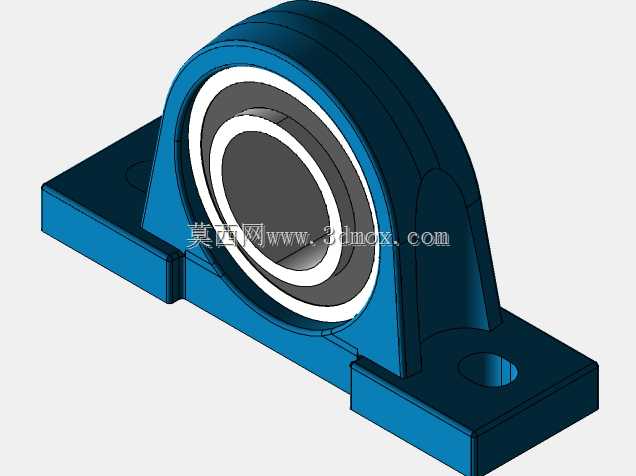

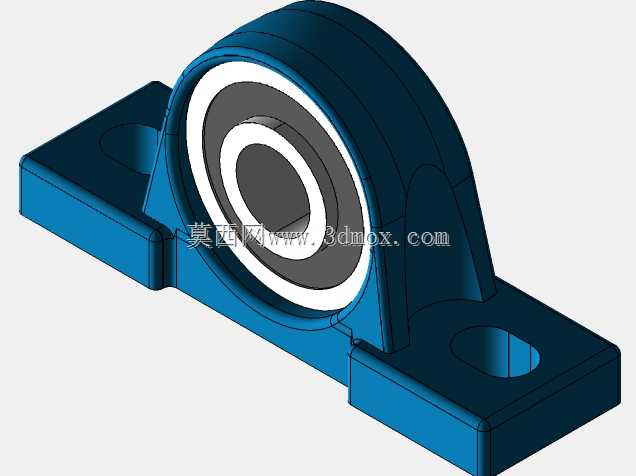

　　外形表达上，座体并非简单方块叠加，立壁外侧保留了铸造拔模斜度，顶部圆弧包覆轴承外圈，两侧轮廓向下逐渐扩展到底板，形成自然的承载截面。轴承部分按照真实装配关系分层表现：内圈与轴接触，内孔可配合顶丝锁紧或偏心套锁紧；滚动体位于内外圈滚道之间；外圈外球面落座于座体球面孔内；两侧密封圈遮住滚道区域，能够阻挡粉尘、纤维、水雾和少量浆液进入。对于输送砂石、粉料、木屑或潮湿环境中的设备，这种密封与调心组合比普通敞开式轴承更适合长期低速运转。

　　实际选型时，工程人员通常先根据轴径确定轴承代号，再核对轴上带轮、链轮或辊筒产生的径向载荷方向。UCP形式的座体最适合承受以垂直向下为主的径向载荷，若载荷方向偏离底板法线较多，就需要重新核算螺栓拉拔力和座体稳定性。安装边界方面，底板下方要预留扳手空间，两侧长孔周围要有足够的垫圈压合面积；轴承内圈端面与轴肩、挡圈或传动件之间应留出少量轴向间隙，避免热胀后把内圈夹死；注油嘴位置应朝向便于维护的一侧，模型中若保留油嘴细节，可进一步检查管路或人工加油时是否与护罩、机架梁发生干涉。

　　在三维设计过程中，将座体、轴承内圈、外圈、滚动体、密封圈和锁紧件分层建模，有利于在装配图中区分加工件、标准件和易损件。座体铸件表面可不追求过度光顺，但关键功能面必须明确：底板底面为安装基准，座孔球面为承载配合面，底脚孔为紧固件通过区域，轴承内孔为轴系配合区域。把这些功能面在模型中清晰表达后，后续出工程图、做干涉检查、生成爆炸视图或维护说明都会更顺畅。对于需要缩短设计周期的设备，这类带座轴承单元还可以直接作为通用部件入库，在不同长度的辊道、提升机、分选机和小型传动站上重复调用，只需按载荷、轴径和中心高更换规格，而不必每次重新设计复杂的剖分式轴承箱。
