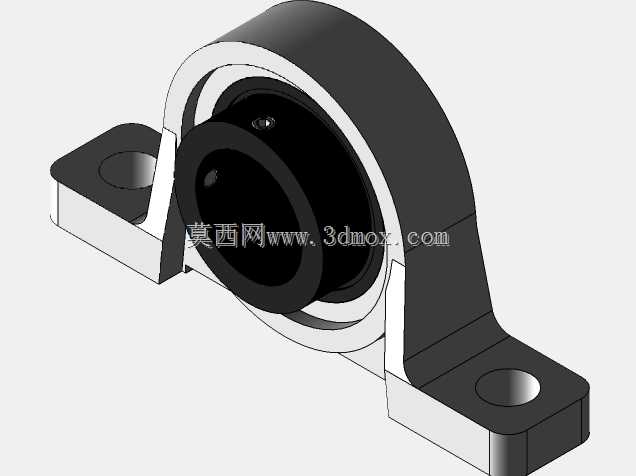

PBR30立式带座外球面枕木轴承结构

　　这款PBR30枕式轴承的核心是外球面球轴承嵌装在冲压/铸造成型的立式枕式座体内，轴承内圈带有顶丝结构，装配时直接把轴穿入内圈，拧紧顶丝就能完成轴和轴承的周向固定，不需要额外加工轴肩、挡圈槽，对轴的加工精度要求也比深沟球轴承配轴承座的方案低，普通冷拉圆钢车到对应公差就能直接用，能省不少机加工成本。座体的两个安装耳是带沉台的通孔设计，安装时螺栓从上方穿入，直接固定在设备的机架型材或者安装平板上，安装孔的中心距是选型时必须卡死的边界尺寸，很多新手建模时只看轴承内径，忽略安装孔距，最后做出来的机架安装位和座体对不上，只能现场扩孔或者重新焊机架，耽误工期。说下设计思路的细节，这款轴承的座体采用菱形立式布局，重心落在两个安装孔的中心连线上，做传动结构设计快十二年，经手的带座轴承选型没有上百也有七八十，PBR30这类枕式带座外球面轴承，是轻工输送线、小型农机辅机、食品包装辅机里用得最频繁的支撑件之一，很多刚入行的工程师做选型时总容易忽略安装边界和工况匹配的细节，最后要么装不上要么用俩月就跑内圈。先从实际应用场景说，这类轴承最常出现在平行输送线的辊筒两端支撑、小型搅拌设备的从动轴支撑、通风设备的风轮轴定位，还有一些小型木工机械的进给轴支撑位，它的核心优势是自带安装基座，不需要额外加工轴承安装孔位，对安装面的加工精度要求比分体式轴承座低很多，适合现场改制设备或者小批量非标设备的快速装配。从功能特性上拆解，

　　轴承受径向载荷的时候，力可以直接通过座体传递到安装面，不会产生额外的倾覆力矩，比部分偏置式的轴承座稳定性更好。轴承的球面配合设计，允许轴在安装时有小角度的偏斜，自动补偿轴的加工同轴度误差、安装面的平面度误差，哪怕现场安装时两个轴承座的安装面有一两度的高度差，也不会出现轴承卡滞、提前磨损的问题，这也是它在非标设备里受欢迎的核心原因——容错率高，对现场装配工人的技术要求低。再讲外形尺寸和安装边界的注意点，建模时首先要卡死的是轴承内径30mm，对应适配的轴径公差建议选k6或者h7，如果是载荷不大、转速不高的工况，选h9公差的冷拉轴直接装配也能满足使用要求。座体的总高度、两个安装孔的中心距、安装孔的孔径是三个核心安装尺寸，

　　建模时要给安装螺栓留出足够的扳手空间，很多新手把轴承座旁边的机架型材靠太近，最后螺栓拧不进去，只能临时切型材。轴承的内圈伸出长度也要注意，设计轴的定位台阶时，不能让台阶顶到轴承的密封盖，不然会磨密封盖导致润滑脂泄漏，一般要留1-2mm的间隙。另外，这类带座轴承一般是预注润滑脂的，常温工况下使用半年到一年不需要额外补脂，如果是在粉尘大、湿度高的工况下用，要选带三重密封的款式，建模时要注意密封结构的外形尺寸和普通款有细微差别，不能直接通用。还有个容易踩的坑，就是轴承座的安装面平面度，虽然这类轴承有一定的调心能力，但如果安装面的平面度误差超过0.5mm，螺栓拧紧后座体会产生变形，挤压轴承外圈导致转动卡滞，所以设计安装位时，哪怕不需要镗孔，

　　也要把安装面铣平，不能直接焊在粗糙的型材表面就用。从载荷特性来说，PBR30这类枕式轴承主要承受径向载荷，能承受的轴向载荷很小，一般不超过额定径向载荷的10%，如果工况里有较大的轴向力，就不能选这款，要换成带轴向定位的角接触球轴承配座，或者在轴端加轴向挡圈限位。转速方面，这类轴承的极限转速比同内径的深沟球轴承低15%左右，因为座体的散热条件没有整箱式的轴承孔好，所以如果是转速超过1500转的工况，选型时要核对额定转速参数，不能盲目按内径选。建模的时候还要注意，轴承的外球面和座体的内球面是间隙配合，装配时可以小角度摆动，做运动仿真的时候要把这个自由度留出来，不要把轴承和座体做成固定连接，不然仿真出来的轴受力结果会和实际情况有偏差，误导后续的结构强度校核。很多人做这类标准件建模时，总喜欢把所有细节都画出来，其实做设备整体装配时，只需要把安装边界尺寸、干涉检查尺寸做准就行，内部的钢球、保持架可以简化，不然整个装配体会很卡，影响设计效率，但如果是做轴承本身的有限元分析，就要把滚道、钢球的接触细节做出来，才能得到准确的接触应力结果。
