Ibanez Jen GP定制电吉他琴体结构设计

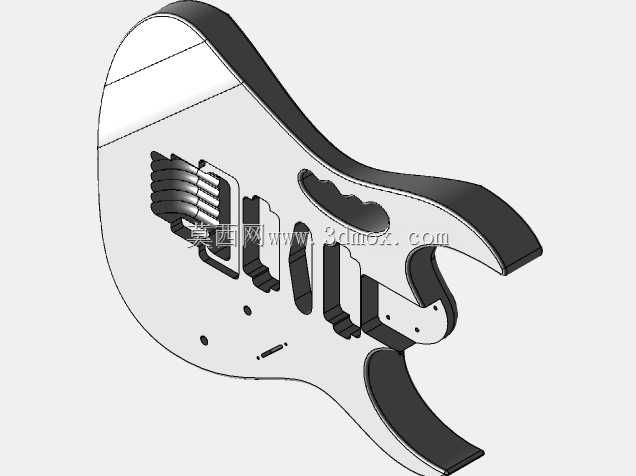

　　电吉他作为现代电声乐器的核心品类，其琴体结构直接决定了演奏握持手感、拾音器安装适配性以及整体共振表现，本次呈现的定制款琴体结构，针对Ibanez Jen GP型号的演奏特性做了针对性的结构优化，区别于量产型号的通用化设计，该结构在握持贴合度、部件安装兼容性上做了多维度的工程调整。从实际应用场景来看，这类定制琴体主要面向专业乐手的个性化改装需求、小众手工吉他作坊的小批量生产场景，以及乐器维修环节的替换配件加工，相较于标准化量产琴体，定制结构可以适配乐手特殊的握持习惯，比如手掌大小对应的琴身弧度调整、演奏姿势对应的琴体配重平衡优化，都能通过结构参数的调整实现更贴合使用需求的表现。从功能特性层面看，该琴体预留了多组拾音器安装槽位，

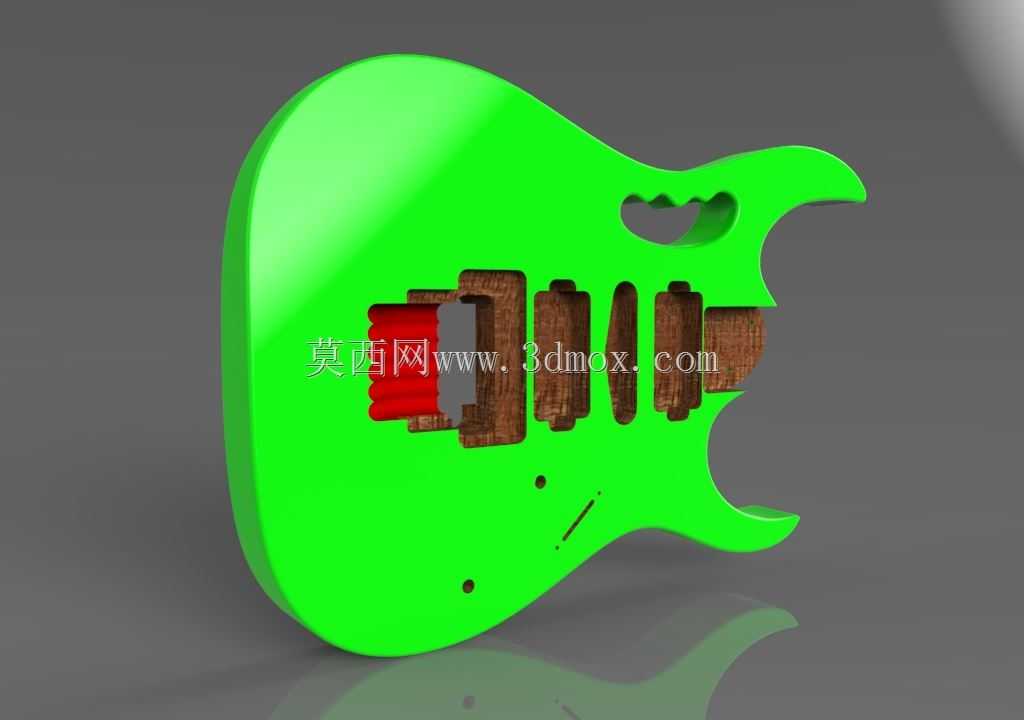

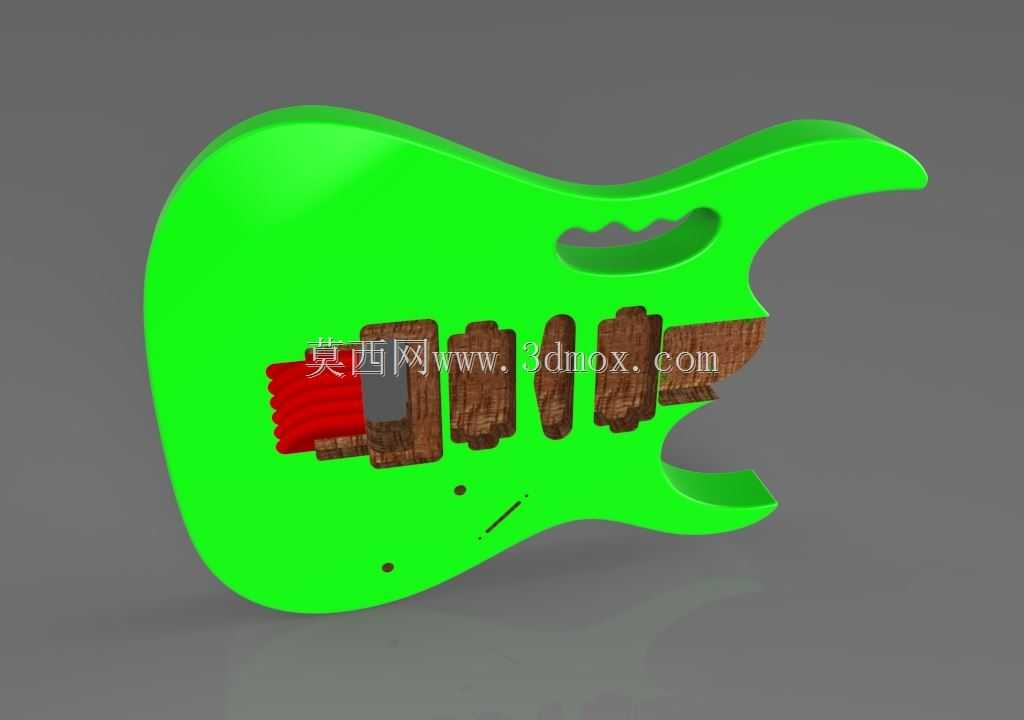

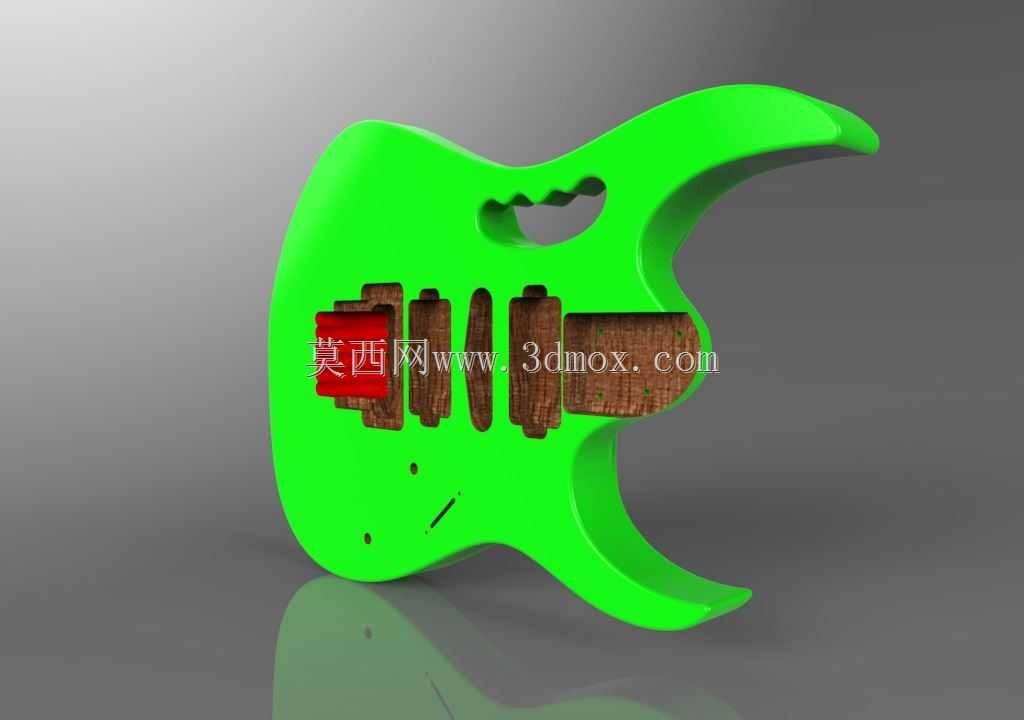

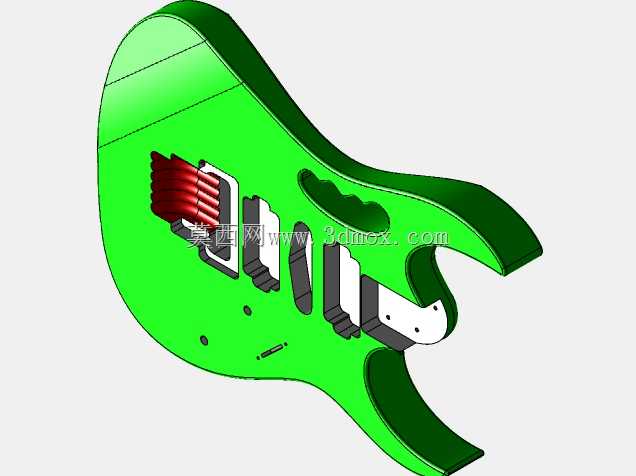

　　图中可见的棕色槽位结构可适配单线圈、双线圈等不同规格的拾音器组件，槽位的加工公差控制在0.1mm级别，能够保证拾音器安装后与琴体表面的贴合度，避免出现缝隙导致的共振杂音；琴体上部的弧形凹槽为手臂靠位结构，做了圆弧过渡处理，边缘倒角半径控制在3mm，长时间演奏时不会硌伤小臂，提升长时间握持的舒适度；琴体上的两个细小定位孔为背带钉安装位，孔位深度经过精准计算，既保证背带钉安装后的连接强度，又不会穿透琴体正面影响外观；靠近拾音器槽的红色结构为琴桥安装定位区，做了加厚处理，能够承受琴弦拉紧后的持续拉力，避免长期使用出现结构变形。设计思路上，该琴体采用了流线型不对称轮廓，区别于传统ST型琴体的对称结构，

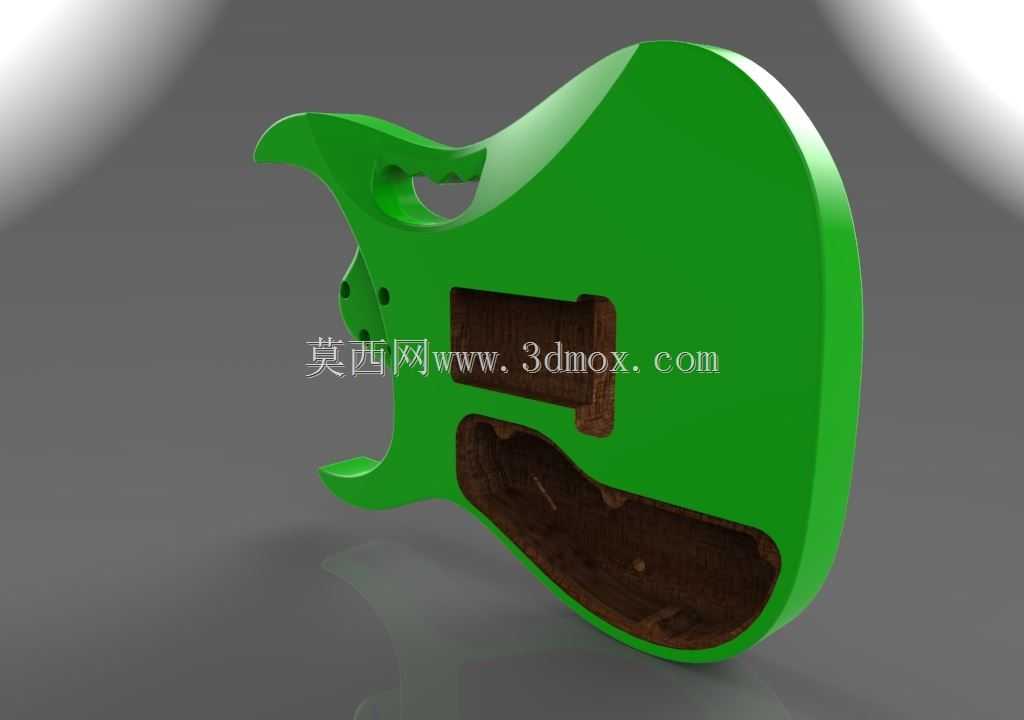

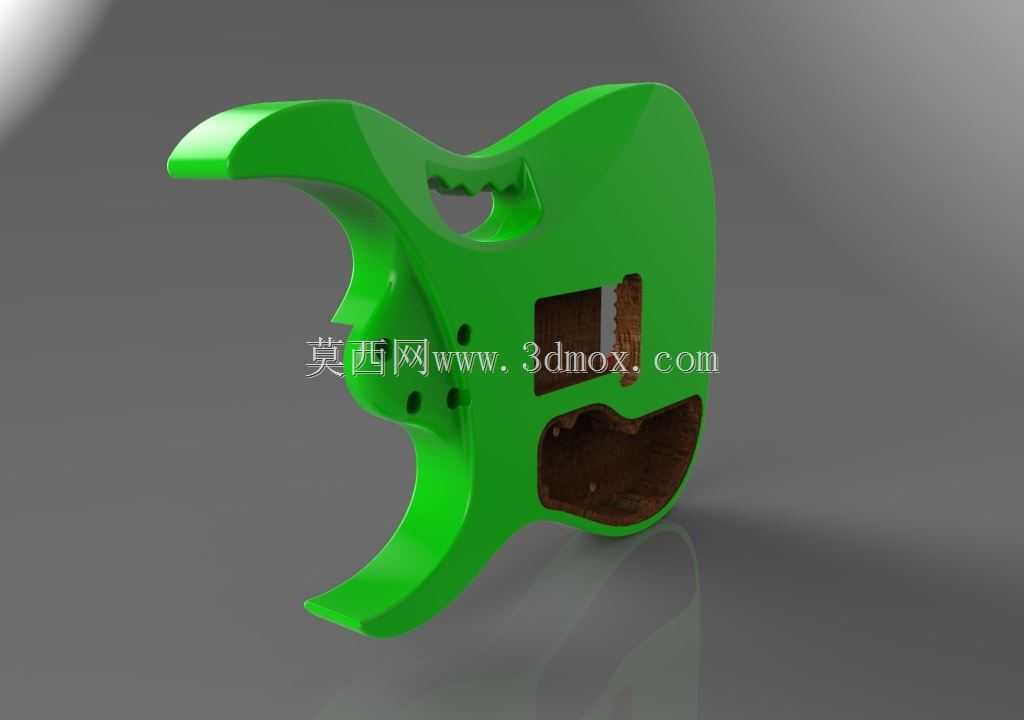

　　右侧的尖角延伸结构既保留了Ibanez系列标志性的外观特征，又通过轮廓曲线的调整优化了高把位演奏时的手部活动空间，演奏者在按压高品位琴弦时，小臂不会被琴体轮廓阻挡；琴体内部的腔体结构做了分区设计，拾音器槽下方预留了走线空间，可容纳拾音器导线、电位器连接线等电路组件，腔体边缘做了加强筋结构，在减轻琴体整体重量的同时保证结构强度，避免琴体过沉导致演奏时肩颈负担过重，也不会因为腔体过大导致结构刚性不足出现共振异常。外形尺寸与安装边界方面，该琴体整体轮廓长度控制在420mm左右，最宽处位置约320mm，琴体厚度为45mm，符合常规电吉他的安装尺寸标准，可适配标准规格的琴颈连接组件，

　　琴颈安装 pocket 的尺寸按照通用螺栓连接式琴颈的参数设计，连接孔位间距为56mm，能够兼容同规格的量产替换琴颈；所有安装槽位的边界都做了公差匹配设计，拾音器槽的长宽尺寸比标准拾音器尺寸大0.2mm，既方便安装时的调整，又不会出现间隙过大导致的松动问题；琴桥安装位的定位孔中心距为74mm，适配常见的双摇、固定琴桥等多种琴桥规格，用户可根据自身需求更换不同类型的琴桥组件，无需额外对琴体进行二次加工。从加工适配性来看，该结构可采用实木切削、树脂浇筑或者3D打印等多种工艺加工，不同加工工艺对应的结构细节都做了适配，比如采用实木切削时，所有内转角都做了R2的圆角处理，避免铣削加工时出现刀具崩边的问题；采用3D打印时，腔体内部的支撑结构预留了拆卸空间，打印完成后可轻松去除支撑材料，保证内部腔体的平整度。实际装配过程中，该琴体的所有安装位都做了定位标识，装配时无需额外测量定位，可直接将对应部件装入预设槽位，大幅降低手工装配的难度，减少改装过程中对琴体造成的不可逆损伤。
