输送系统标准内链节精密结构设计

　　在连续输送设备的传动体系里，单节内链是构成整条输送链条的核心承载单元，其结构精度直接决定了整条输送线的运行平稳性、负载能力与使用寿命，这一内链节的三维结构完全围绕链传动的啮合特性、载荷传递路径做了细节化的结构还原。从实际应用场景来看，这类内链节广泛适配于各类箱式输送线、板式给料机、刮板输送机以及轻工生产线上的短节距精密滚子链，在散料输送、工件工位流转、包装线物料传递等工况下，每一节内链都需要同时承担销轴传递的拉力、与链轮啮合时的接触应力，以及运行过程中套筒与滚子相对转动产生的摩擦载荷。

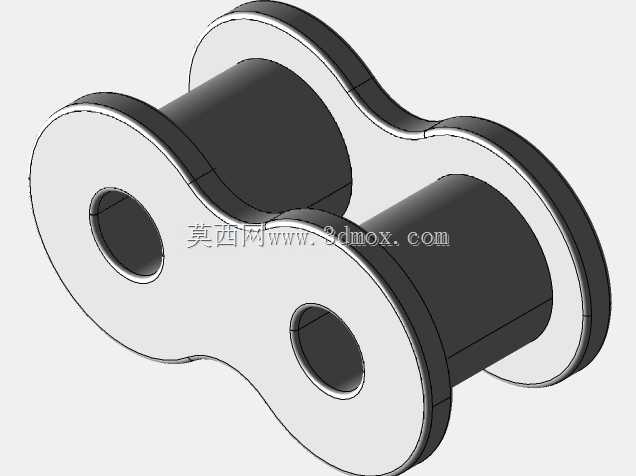

　　从结构设计逻辑来看，该内链节采用两片对称冲压成型的内链板，搭配过盈压装的套筒结构，没有多余的冗余设计：内链板的8字形轮廓是经过长期工程验证的等强度轮廓，板身的过渡圆弧完全规避了直角应力集中点，两个销轴安装孔的中心距严格匹配对应规格链条的节距公差，孔位的圆柱度、与链板平面的垂直度都在模型中做了公差级的结构还原，确保压装套筒后不会出现链板偏斜、节距超差的问题。套筒部分采用空心圆柱结构，内孔与销轴形成间隙配合的转动副，外圆柱面则是与滚子配合的安装基准，套筒的壁厚取值兼顾了抗挤压强度与转动副的间隙预留，既不会因为壁厚过薄导致受载后套筒变形卡滞，也不会因为壁厚过大压缩销轴的直径选型空间，削弱链节的整体抗拉能力。

　　在安装边界与尺寸配合上，该内链节的链板厚度、套筒外径、内节内宽三个核心尺寸完全匹配对应规格链条的互换性要求：内节内宽的尺寸决定了外链板的装配间隙，模型中预留的间隙量刚好满足链条在侧弯、绕链轮转动时的活动余量，不会出现间隙过小导致的链节卡滞，也不会因为间隙过大造成运行过程中的横向窜动；链板两端的安装孔同轴度控制在合理的工程公差范围内，确保相邻链节通过销轴连接后，整条链条的节距累积误差控制在允许范围内，避免与链轮啮合时出现跳齿、冲击、异响等问题。链板的外轮廓边缘做了小尺寸的倒角处理，既可以消除冲压加工后的毛刺锐边，也能在链条运行过程中减少与导轨、护板之间的刮擦磨损。

　　从功能特性角度，该内链节作为链条的内侧承载单元，与外链节交替铰接后形成可弯曲的挠性传动件，在与链轮啮合的过程中，套筒与链轮轮齿的接触曲面经过轮廓优化，啮合时的接触应力分布更均匀，不会出现局部应力集中导致的早期点蚀失效。在重载输送工况下，内链板的受力主要沿两个孔中心的连线方向传递，8字形的板身轮廓让链板各个截面的抗拉强度基本一致，不会出现局部截面强度不足导致的链板拉断故障。同时，套筒与内链板的过盈配合结构在模型中做了贴合面的完整还原，确保压装后套筒不会相对于链板发生转动，避免配合面出现微动磨损，延长链节的整体使用寿命。

　　在实际选型与装配过程中，这类内链节的三维模型可以直接用于输送线的整体装配仿真，验证链条与链轮的啮合轨迹、与导轨的配合间隙、在张紧状态下的弯曲半径是否满足设计要求，也可以用于后续的有限元受力分析，模拟不同负载、不同运行速度下链板、套筒的应力分布情况，为链传动系统的参数优化提供准确的结构依据。对于设备维护场景，精准的内链节模型也可以用于备件的测绘加工，确保替换的链节与原有链条的节距、配合尺寸完全一致，避免因为单节尺寸超差导致整条链条运行异常，缩短整线的维护停机时间。
