3Dconnexion空间操作输入设备结构设计

　　做三维建模的同行大多接触过这类空间输入设备，和普通平面鼠标不同，这款设备的核心定位是补充三维视图操作的交互缺口，日常做SolidWorks装配、UG曲面调整、3Dmax视角漫游的时候，不用反复切换快捷键或者拖动视图角标，单手搭在设备上就能完成六自由度的视角调整，另一只手可以同时操作普通鼠标点选特征、编辑参数，能把视图操作的动作链路缩短近一半，长时间做复杂装配体校核的时候，手腕的疲劳度会明显降低。

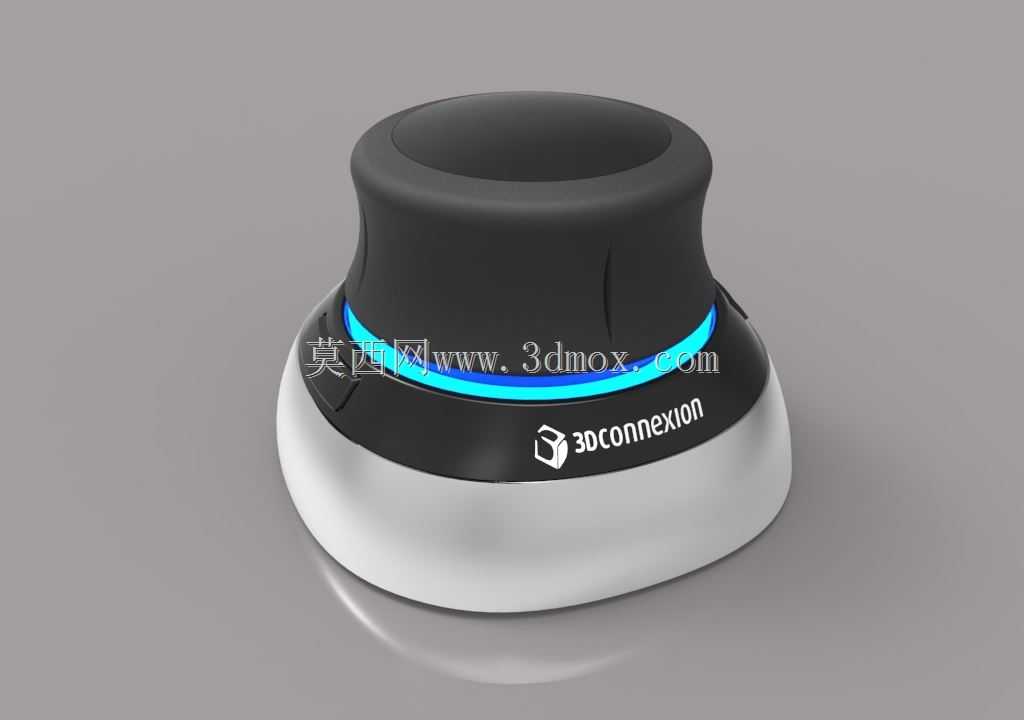

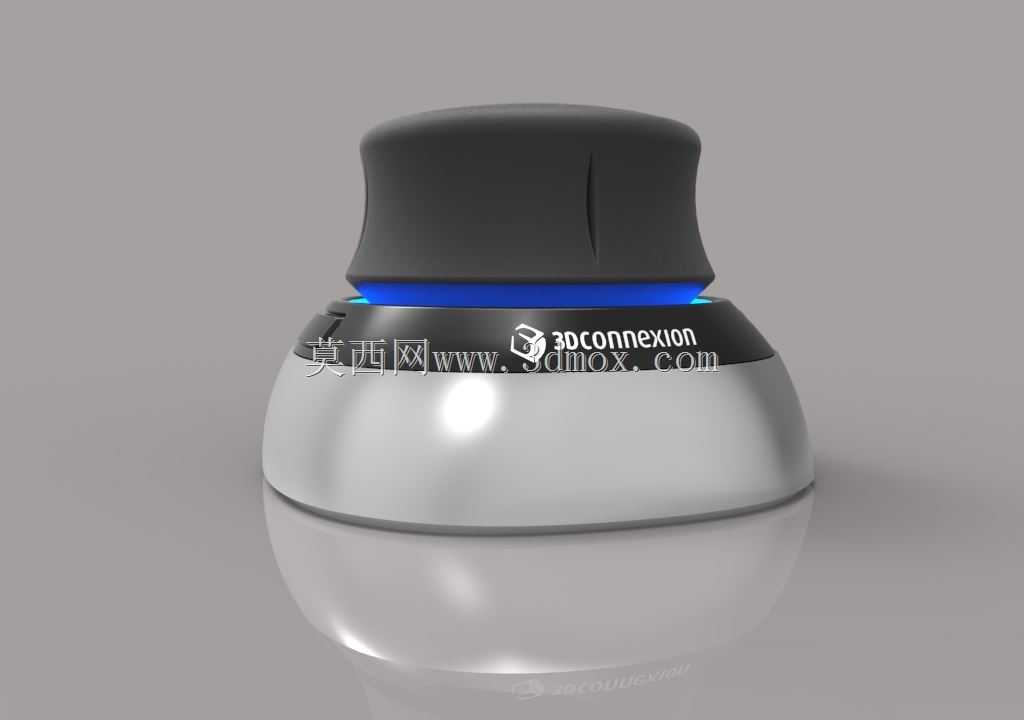

　　从结构设计逻辑来看，这款设备采用了下宽上窄的类锥台造型，底部直径控制在85mm左右，整体高度约70mm，放置在桌面时不会占用过多操作空间，底座边缘做了15度的圆弧过渡，和桌面接触的底面内置了环形防滑橡胶垫，正常操作施加侧向力的时候不会出现滑移，安装边界只需要预留100mm见方的平整桌面区域即可，不需要额外的固定结构，适配绝大多数办公桌面的使用场景。上部的操作握持区采用了收腰设计，最细处直径约45mm，刚好贴合手掌自然放松时的虎口弧度，手掌搭上去的时候腕部可以自然搭在桌面边缘，不需要悬空发力，握持区表面做了类肤磨砂处理，长时间接触不会积汗打滑，操作阻尼经过调校，轻推就能触发轴向位移，旋转操作时的反馈力均匀，不会出现卡顿或者虚位。

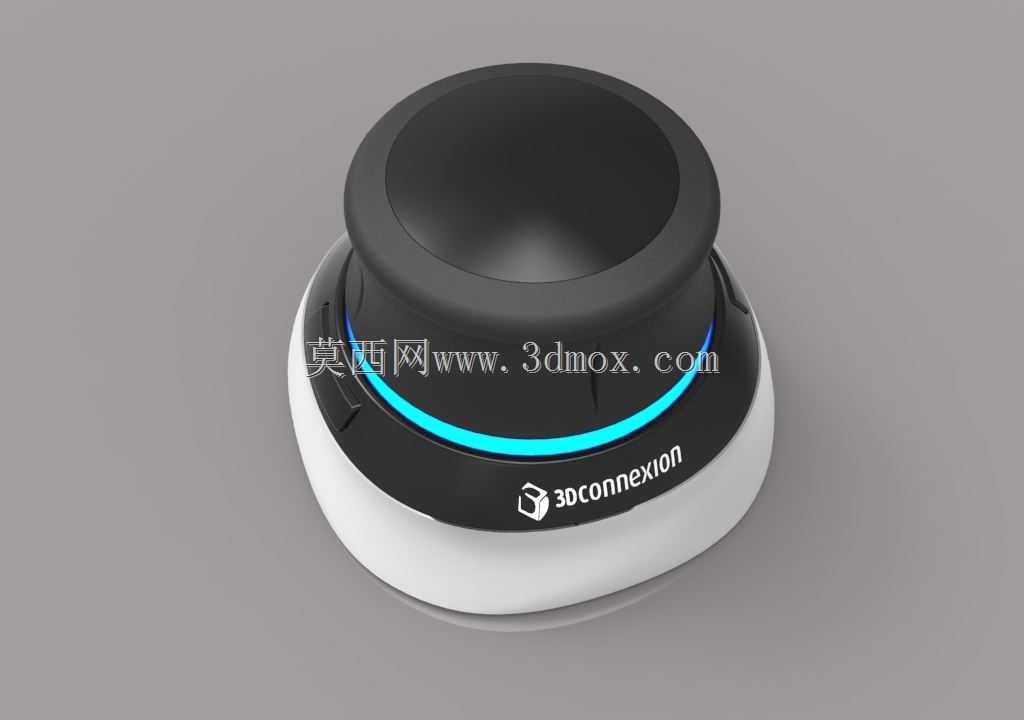

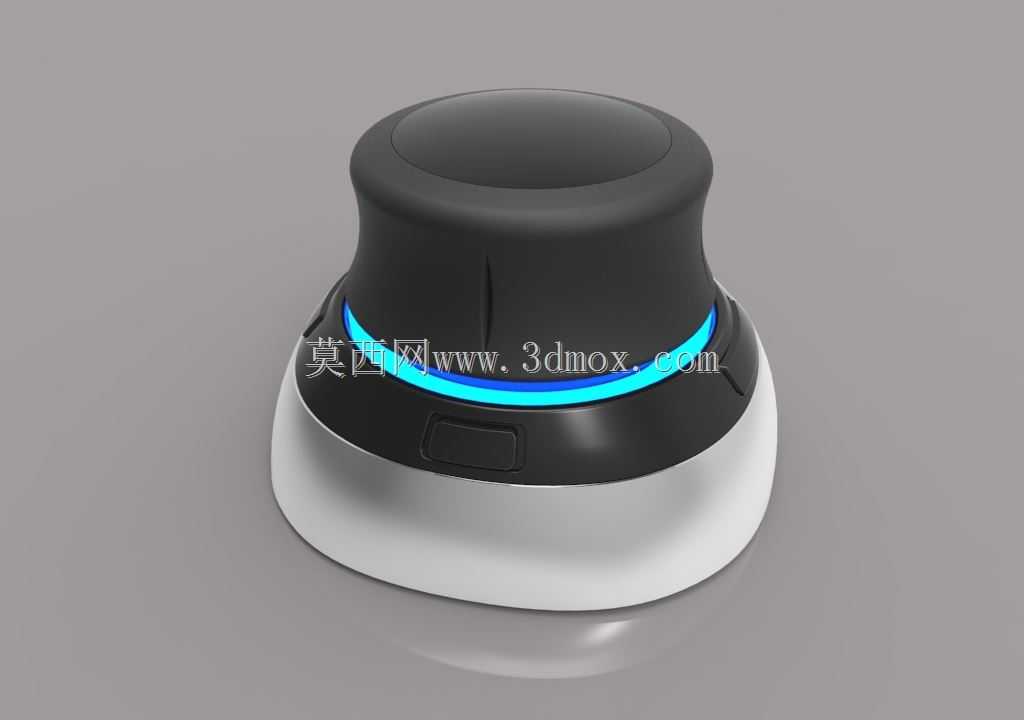

　　设备中部的环形灯带属于状态反馈结构，正常连接设备时显示淡蓝色光效，操作压力过载或者连接异常时会切换提示色，不需要盯着电脑屏幕就能确认设备的工作状态，灯带下方的品牌标识区域采用了内嵌式印刷，不会因为长期手部摩擦出现标识磨损。底座上部的银色装饰圈采用ABS+PC混合材质注塑成型，表面做了细晒纹处理，既能提升外观质感，也能避免日常使用留下指纹划痕，设备内部的核心传感组件布置在底座中心位置，六轴传感器通过减震泡棉和外壳连接，能过滤桌面传递的细微振动，避免操作时出现视角漂移的问题。

　　从实际应用场景来看，这类设备除了常规的三维建模工作，在数字孪生场景巡检、工业机器人示教仿真、虚拟装配验证环节也有很高的适配性，操作时不需要记忆复杂的快捷键组合，通过不同方向的推、拉、扭、压动作，就能对应模型的平移、旋转、缩放操作，新手的适应周期通常不超过两个工作日，熟练之后能大幅提升三维场景的操作效率。结构设计上没有做多余的外露按键，所有操作都通过上部的可动握持部完成，外壳的拼接缝隙控制在0.15mm以内，日常清洁的时候可以直接用无尘布擦拭表面，不用担心灰尘或者液体从拼接缝隙渗入内部，设备的出线口布置在底座后侧，线材采用防弯折的橡胶护套，频繁移动设备的时候不会出现线材根部断裂的问题。

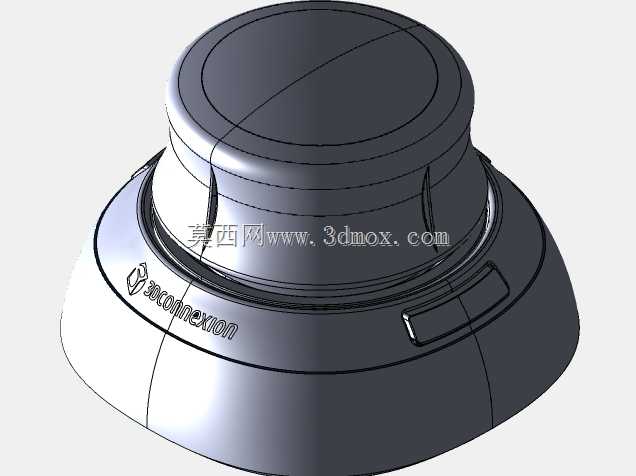

　　在做这款设备的三维结构建模时，需要重点关注握持部和底座之间的活动间隙，预留0.3mm的均匀间隙既能保证操作时的活动顺畅度，也不会出现晃动旷量，内部传感组件的安装定位柱需要做公差补偿，保证六轴传感器的中心和设备的几何中心重合，避免操作时出现轴向灵敏度不一致的问题。底座的配重块布置在底部最外圈，能降低设备的整体重心，施加侧向操作力的时候设备不会出现侧翻，上部握持部的内部做了网格状加强筋，既可以减少塑料用料，也能保证握持时的结构强度，大力按压的时候不会出现外壳形变塌陷的问题。
