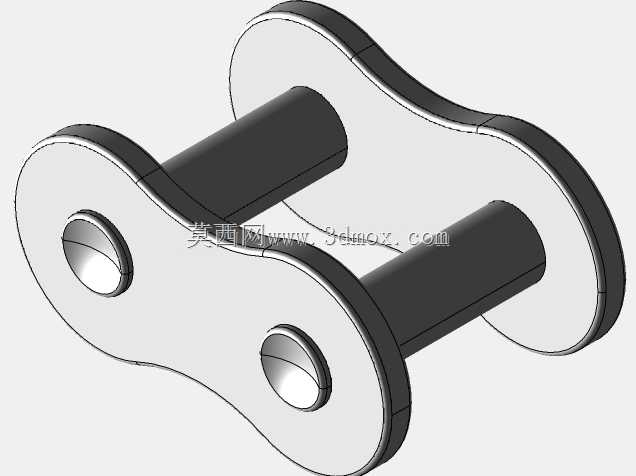

输送系统外链节精密结构三维建模

　　在散料输送、连续生产线传动、物流分拣线体的搭建过程中，链条外链节是构成整根输送链条的核心受力单元，区别于内链节与套筒、滚子的配合结构，外链节承担着连接相邻内链节、传递整链拉力、适配链轮啮合轨迹的关键作用，很多现场出现的链条拉断、跳齿、运行卡滞问题，追根溯源都和外链节的结构设计精度、安装配合公差有直接关联。做这个外链节的三维建模时，首先要考虑的是实际工况下的受力边界：常规轻型输送线的单节链条拉力通常在数千牛级别，外链板的外形不能做等宽直板结构，而是要在销轴压装位置做局部加厚补强，板身中部做收腰处理，既可以降低整节的运动惯量，避免高速运行时链条产生过大的多边形效应冲击，也能减少和相邻链节转动时的干涉余量，

　　很多新手建模时容易把外链板做成规则矩形，实际装配后会出现链节弯折角度不足，绕经小直径链轮时出现卡滞的问题。销轴和外链板的配合采用过盈压装设计，建模时要严格控制销轴两端的伸出长度，伸出段既要保证压装后有足够的铆接余量，防止运行过程中销轴窜动脱出，又不能超出外链板外侧的轮廓边界，避免和导轨护板、链轮齿侧发生刮擦，这个尺寸边界在不同节距的链条上有明确的配合要求，不能随意增减长度。从安装适配的角度看，这个外链节的两个销轴中心距是和对应规格内链节的内档宽度、套筒长度严格匹配的，建模时两个销轴的平行度公差要控制在合理范围内，一旦平行度超差，装配后整根链条会出现侧向扭曲，运行时会持续磨损导轨侧面，还会增大链轮啮合的侧向载荷，加速齿面磨损。

　　外链板的边缘做了圆弧过渡处理，不是尖锐的直角结构，一方面是热处理时可以避免应力集中，降低外链板受冲击载荷时出现开裂的概率，另一方面也能减少运行过程中对操作人员的剐蹭风险，在食品、医药类输送线场景中，圆弧过渡的结构也更便于清洁，不容易积存物料碎屑。和内链节配合时，外链板的内侧面和内链板的外侧面之间要预留合理的间隙，这个间隙既不能过大导致链条横向窜动量超标，也不能过小导致链节转动时摩擦力过大，建模时这个间隙值要结合链条的运行速度、工作环境温度做调整，比如高温工况下要适当放大间隙，补偿金属构件的热膨胀量，避免高温下链节抱死。很多设计人员在做输送链选型建模时，往往只关注整链的破断载荷、节距这些宏观参数，忽略外链节的细节结构，

　　实际上外链节的板厚、销轴直径、外链板的轮廓曲率，都会直接影响整根链条的疲劳寿命，比如在频繁正反转的输送工位，外链节的销轴和外链板结合位置是应力集中的高发区，建模时要在压装孔位置做倒角过渡，减少压装时的应力残留。这个外链节的结构完全适配标准滚子链的啮合尺寸，绕经对应规格链轮时，外链板的外侧轮廓不会和链轮齿根发生干涉，链节转动时的弯折角度可以满足常规输送线的最小转弯半径要求，不管是水平布置的直线输送段，还是倾斜布置的爬坡输送段，都能保证运行的平顺性。在做三维结构搭建时，没有做多余的装饰性结构，所有的几何特征都是服务于实际功能：销轴的圆柱面保证和内链节套筒的转动配合，外链板的曲面轮廓兼顾强度和运动避让，压装孔的倒角适配压装工艺要求，没有冗余的特征也能减少后续工程图输出、数控加工时的不必要工序，从加工工艺的角度看，外链板采用板材冲压成型，建模时的拔模角度、冲孔公差都要适配冲压工艺的要求，销轴的两端倒角既方便压装时导入外链板孔位，也方便后续装配时和内链节套筒的对位。
