矮款瓶装可口可乐包装容器三维结构

　　日常快消饮品的包装结构设计，往往需要在握持手感、堆叠稳定性、内容物防护、生产适配性之间找到平衡，这款矮款碳酸饮料瓶的结构设计，就充分体现了吹塑包装容器的工程设计逻辑。从实际应用场景来看，这类小容量瓶装可乐主要面向即时消费场景，覆盖便利店单瓶售卖、快餐门店随餐搭配、户外便携饮用、自动售货机铺货等多个流通环节，因此结构设计需要适配全链路的使用需求。

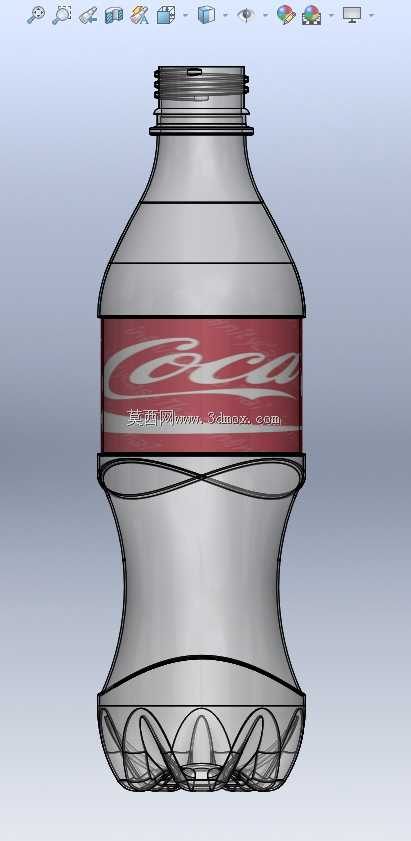

　　瓶身整体采用收腰造型，中段腰线位置的内凹曲面完全贴合成年人手掌握持的弧度，即使瓶身表面因冷藏产生凝露，也能依靠曲面的贴合度减少打滑概率，无需额外增加防滑筋条就能保证握持稳定性，同时收腰结构也能在自动售货机货道内减少卡滞概率，适配常规圆形货道的推送尺寸。瓶口采用标准的碳酸饮料螺纹接口，螺纹牙型为多头梯形螺纹，能够匹配市面通用的防盗瓶盖，螺纹段下方的封口环位置预留了0.3mm的压合余量，能够保证瓶盖压合后的密封性能，避免碳酸饮品的二氧化碳泄漏，同时防盗环的连接桥位置做了应力弱化处理，拧开瓶盖时连接桥可整齐断裂，不会出现毛边残留。

　　瓶身标签区域为整圈平整柱面，直径误差控制在0.2mm以内，能够适配套标机的热缩套标工艺，标签上下边缘位置做了0.15mm的凸起限位环，避免热缩过程中标签出现上下偏移，保证套标位置的一致性。标签下方的交叉形内凹筋条是整个瓶身的核心加强结构，碳酸饮料内部存在0.3-0.5MPa的内压，空瓶运输堆叠过程中也会承受纵向载荷，交叉筋条能够将纵向载荷均匀分散到整个瓶身侧壁，避免瓶身出现鼓胀变形，同时筋条形成的曲面也能提升瓶身的抗侧压能力，在仓储堆码六层的工况下，瓶身的纵向变形量可控制在1%以内，不会出现塌瓶问题。

　　瓶底采用经典的花瓣式底结构，五个花瓣形的凸起支撑脚能够将瓶身的载荷均匀传递到接触面，每个支撑脚的根部做了R2的圆角过渡，避免吹塑过程中出现壁厚不均的问题，同时底中心的内凹结构能够抵消内压产生的底部鼓胀，保证瓶身放置时的平整度，不会出现放置不稳晃荡的问题，花瓣底的凹槽结构也能在洗瓶、灌装工序中提升定位精度，适配灌装线的卡瓶定位结构。

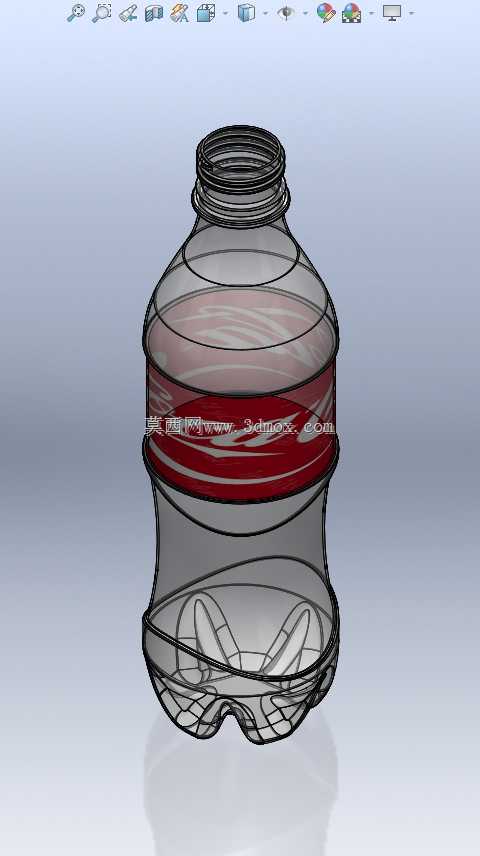

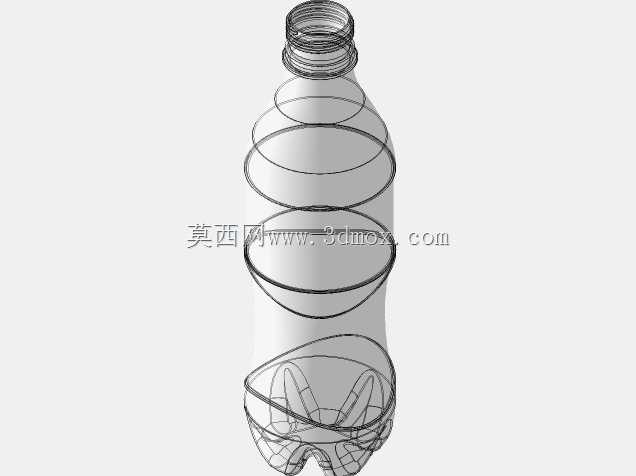

　　从建模逻辑来看，整个瓶身采用曲面建模方式构建，先绘制半剖面的轮廓线，通过旋转生成基础曲面，再对收腰位置、加强筋位置、瓶底花瓣位置做局部曲面偏移与裁剪，所有过渡位置的圆角都根据吹塑工艺的要求做了适配，外表面圆角不小于R1，内表面圆角不小于R0.8，避免吹塑过程中出现应力集中导致的壁厚过薄问题，整个瓶身的壁厚设计遵循从上到下逐步加厚的原则，瓶口位置壁厚2.5mm保证螺纹强度，瓶身中段壁厚0.3mm兼顾轻量化与强度，瓶底位置壁厚0.4mm提升抗冲击性能，空瓶重量可控制在18g左右，兼顾材料成本与结构强度。

　　在实际生产适配中，该结构完全适配两步法吹塑工艺，瓶坯的注塑口位置对应瓶底中心，吹塑过程中曲面的拉伸比控制在1:12以内，保证PET材料拉伸后的强度均匀性，瓶身的最大直径为66mm，总高度为185mm，能够适配常规300ml灌装线的星轮尺寸、洗瓶夹头尺寸、旋盖头尺寸，无需对现有生产线做大规模改造即可直接投产。在运输环节，该瓶型的尺寸能够完美匹配常规12入、24入的瓦楞纸箱内格尺寸，瓶身之间的间隙控制在2mm，避免运输过程中瓶身相互摩擦刮花标签，同时堆码时上层瓶的瓶底能够嵌入下层瓶的瓶口位置，提升整托堆码的稳定性，整托堆码12层时的侧倾角度可控制在3度以内，满足长途公路运输的要求。

　　从终端使用角度来看，该瓶型的瓶口内径为21mm，饮用时的出水流量控制在15ml/s左右，既不会因为流量过大导致呛饮，也不会因为流量过小影响饮用体验，瓶身的重量分布经过优化，装满饮品后的重心位于腰线位置，握持时的手感平衡度更好，即使单手持瓶长时间握持也不会出现手腕疲累的问题。
