反铲挖掘机动臂斗杆铲斗工作装置结构

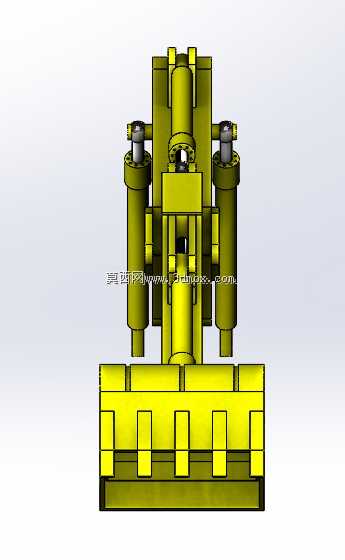

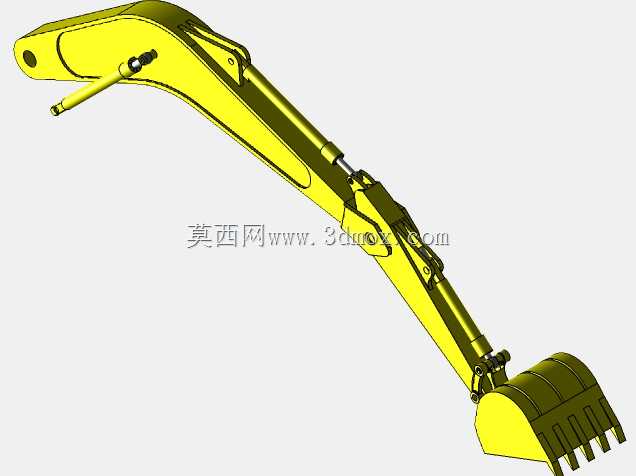

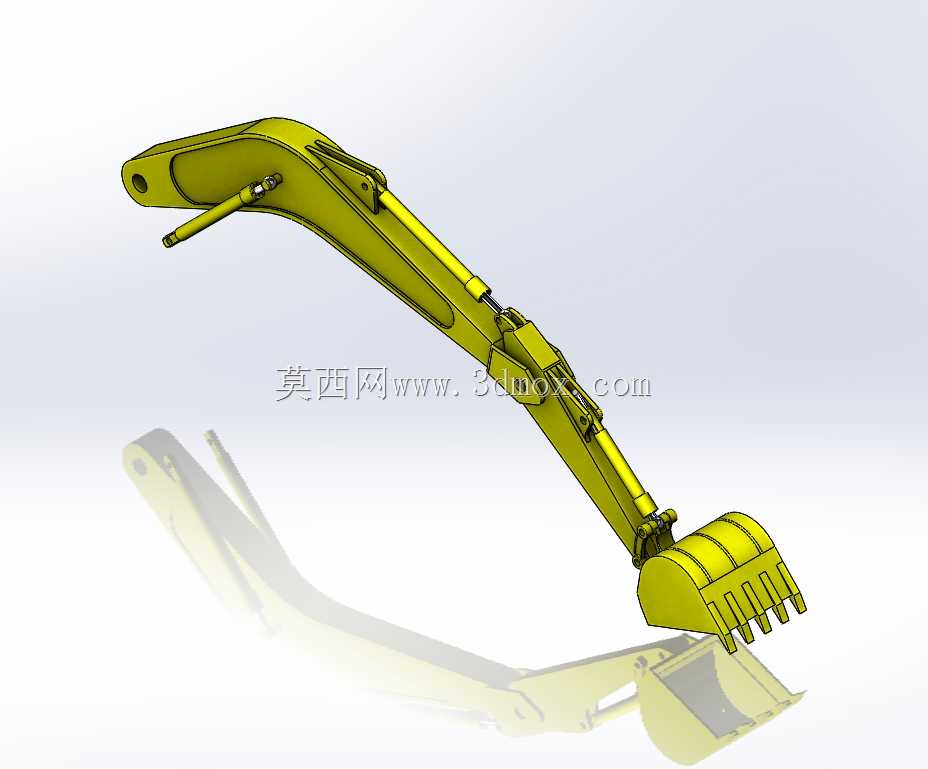

　　这套反铲挖掘机工作装置三维结构，完整还原了中小型液压挖掘机前端作业单元的铰接逻辑与运动边界，是土方作业设备核心执行端的典型设计呈现。从工程应用场景来看，该结构适配6吨级小型液压挖掘机，多用于市政管网沟槽开挖、小区绿化土方整理、农村宅基地地基施工作业、厂区小型物料堆垛转运等狭窄场地作业工况，相比大型挖掘设备，该规格工作装置回转半径小，动作灵活，能在受限空间内完成坑槽修型、散料归集等精细化作业，不会因作业幅度过大触碰周边管线或建筑结构。

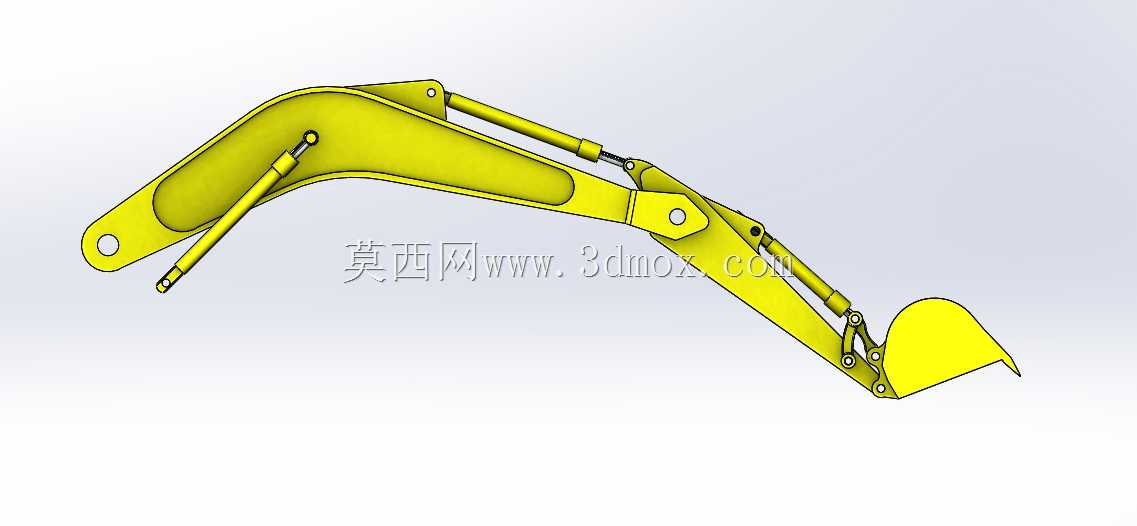

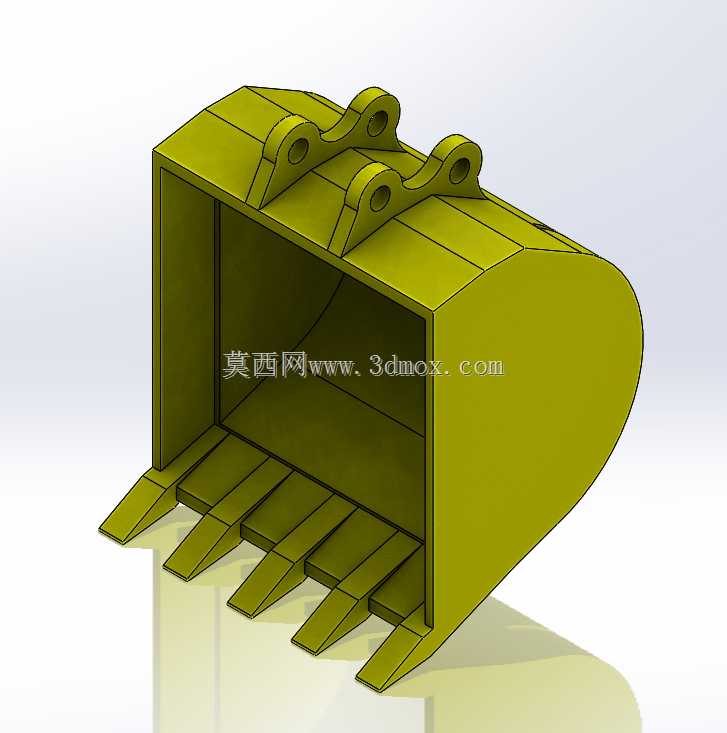

　　从功能特性层面拆解，整套工作装置由动臂、斗杆、铲斗三个主要结构件，搭配三组双作用液压油缸、铰接销轴、轴套、密封组件等附属部件组成。动臂作为支撑主结构，采用变截面箱型焊接结构，根部通过两个同轴铰接点与挖掘机上部转台的动臂支座连接，由动臂油缸驱动实现整体举升与下落，动臂的弯角设计经过运动学校核，在保证最大挖掘深度的同时，能让斗杆在全行程范围内避免与转台前端结构发生干涉。斗杆连接在动臂前端，由斗杆油缸驱动实现绕铰接点的回转动作，斗杆的长度参数直接决定了最大挖掘半径与卸载高度，该结构的斗杆截面采用渐变式箱型设计，靠近铰接点的位置板材厚度更大，以承受挖掘作业时的偏载与冲击载荷，避免长期作业出现焊缝开裂或结构变形。铲斗铰接在斗杆前端，由摇杆、连杆组成的四杆机构配合铲斗油缸实现翻转动作，这种四杆传动结构能在铲斗挖掘时提供更大的斗杆挖掘力，同时保证铲斗在收斗状态下的角度满足物料充盈要求，不会出现撒料问题，铲斗斗齿采用可拆卸式设计，磨损后可单独更换，降低后期维护成本。

　　设计思路上，整套结构的铰接点位置都经过运动学仿真验证，所有油缸的行程参数都匹配对应结构件的运动角度，避免出现油缸死点或者行程不足导致的动作受限。比如动臂油缸的铰接点位置，在动臂举升到最高位置时，油缸不会达到全伸极限，预留了5%左右的行程余量，避免作业过程中过载对油缸内部密封件造成冲击；铲斗的四杆机构传动角在全动作范围内都保持在合理区间，不会出现传动效率骤降或者机构卡死的问题。结构件的焊接坡口设计也在模型中有所体现，所有箱型结构的板材拼接处都预留了焊接工艺缺口，方便焊接作业时熔透焊缝，保证结构强度，同时在铰接点位置都设计了轴套安装位与润滑油道，方便日常保养时加注润滑脂，减少销轴与轴套的磨损。

　　从安装边界与尺寸配合来看，动臂根部的两个铰接点同轴度公差要求控制在0.1mm以内，避免安装后出现动臂偏摆，加剧铰接点的磨损；所有铰接销轴的直径与对应安装孔的配合采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证转动灵活，又不会因间隙过大产生冲击载荷。液压油缸的铰接端都采用关节轴承连接，能抵消结构件加工与安装过程中产生的微小角度偏差，避免油缸杆承受径向力导致密封件过早损坏。铲斗与斗杆的铰接点、连杆与摇杆的铰接点都设计了防尘密封结构，能阻挡作业过程中泥沙、粉尘进入铰接间隙，延长轴套与销轴的使用寿命。整套工作装置在收拢状态下的最小回转半径适配6吨级挖掘机的转台尺寸，在运输状态下能将工作装置平稳放置在挖掘机前部的行走架上，不会超出运输宽度要求，同时动臂举升到最高位置、斗杆与铲斗完全展开时的最大挖掘深度、最大卸载高度都符合小型挖掘机的行业通用参数要求，能满足常规小型土方作业的工况需求。在实际作业过程中，三组油缸的配合动作可以实现复合运动，比如动臂举升的同时斗杆回收、铲斗翻转，能完成平整场地、修坡等连续作业动作，不需要频繁调整设备站位，提升作业效率。
