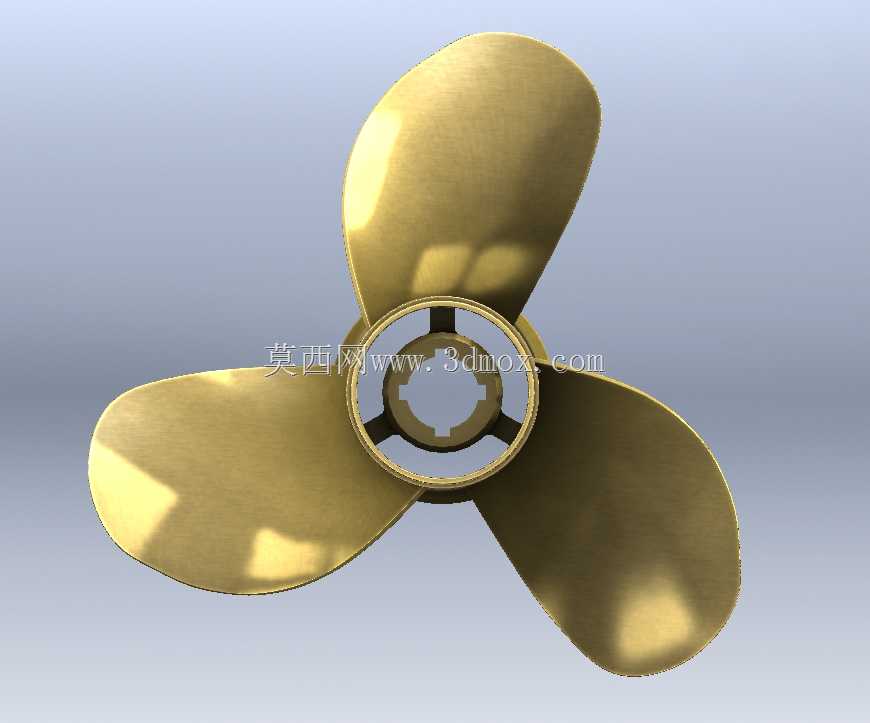

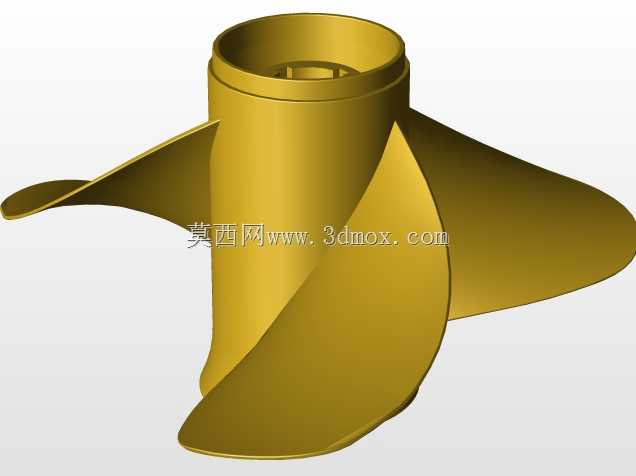

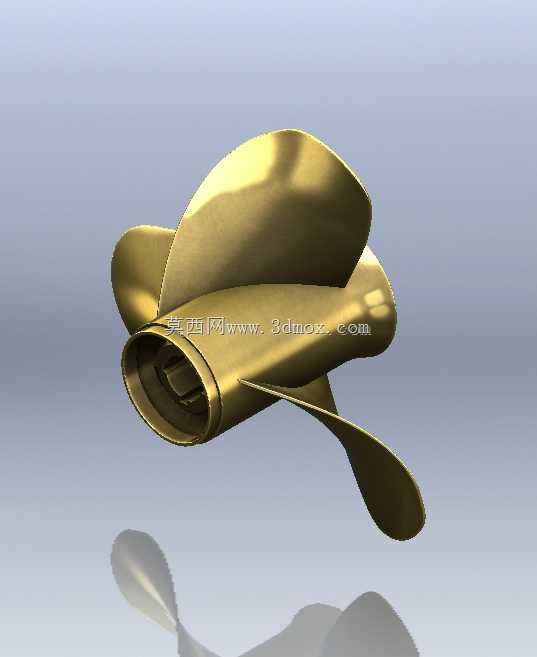

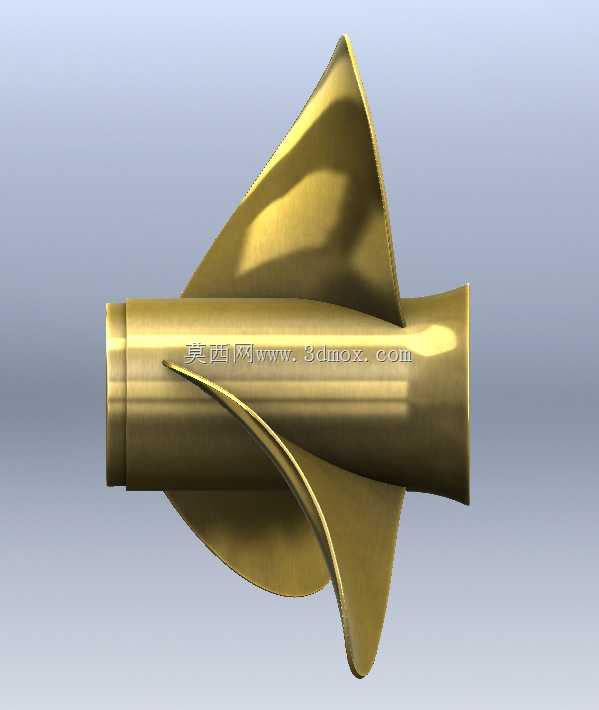

三叶流线型船用螺旋桨推进结构

　　这款三叶螺旋桨的设计核心围绕船舶水下推进的实际工况展开，首先从应用场景来看，这类结构主要适配小型内河作业艇、休闲游艇以及部分无人水面航行器的动力输出端，直接对接舷外机或者船内驱动轴的输出端，将发动机的旋转扭矩转化为水体反推力，带动船体完成前进、转向等动作。从功能特性上，三叶构型相比两叶桨在同等转速下能提供更均匀的推力输出，盘面比控制在0.55左右，既保证了足够的推水面积，又不会因为桨叶过宽带来过大的旋转阻力，桨叶的翼型截面采用了从根部到梢部逐渐减薄的变厚度设计，根部厚度满足扭矩传递的结构强度要求，梢部做了导边圆角处理，降低高速旋转时的梢涡空泡概率，减少运行过程中的振动和噪音。设计思路上，首先确定桨毂的锥度配合尺寸，

　　桨毂内孔采用标准的1:10锥面结构，适配常规的螺旋桨输出轴安装锥度，配合键槽实现周向固定，桨毂端面预留锁紧螺母的安装空间，保证高速旋转下不会出现轴向窜动。桨叶的曲面是基于NACA翼型的流体仿真结果迭代生成，导边做了圆弧修型，随边做了薄边处理，让水流经过桨叶表面时能保持更平顺的流态，减少紊流带来的效率损失。安装边界方面，桨毂的轴向长度控制在适配轴伸长度的范围内，桨叶的最大旋转直径根据适配船体的尾部吃水深度设计，保证桨叶旋转时最低点距离船底有足够的安全间隙，不会在浅水区航行时剐蹭河床，同时桨叶梢部距离船体尾板的间隙也满足流体设计要求，避免桨叶旋转带来的水流冲击直接作用在船体外壳上，减少船体共振。实际使用中，

　　这类螺旋桨的材质通常选用铸造铜合金或者高强度不锈钢，三维建模阶段就需要考虑铸造拔模的斜度，桨叶表面的曲面连续性要达到G2连续，减少后续抛光打磨的工作量，同时要做动平衡校验的结构预留，在桨毂背面预留平衡去重的位置，保证成品螺旋桨在额定转速下的动平衡精度达到G6.3级以上，避免运行时的振动传递到船体，影响驾乘舒适性或者设备使用寿命。从结构强度校核的角度，桨叶根部的应力集中区域做了圆弧过渡处理，在最大扭矩输出工况下，根部的最大应力低于材料屈服强度的60%，满足长期交变载荷下的疲劳强度要求，不会出现桨叶断裂的故障。另外桨叶的螺距从根部到梢部采用等螺距设计，加工难度更低，维护成本也更可控，适合民用小型船舶的批量配套使用，

　　在浅水区航行时如果出现轻微剐蹭，桨叶的变形量也在可校正范围内，不需要整体更换，降低了使用端的维护成本。建模过程中需要严格控制桨叶的型值点精度，每个截面的翼型坐标误差控制在0.1mm以内，保证加工出来的成品和仿真设计的水动力性能一致，不会因为建模误差导致推力不足或者效率下降的问题。
