MK2P小型电磁继电器内部结构三维建模

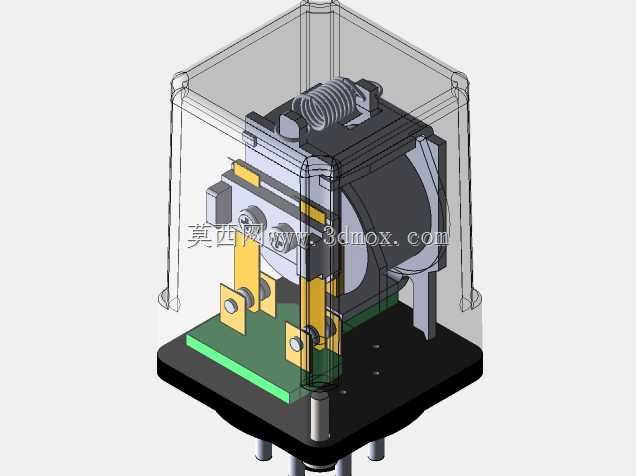

　　在低压电气控制回路的设计选型中，MK2P这类小型电磁继电器是极为常见的中间控制元件，常被用于工控柜、通讯设备配电回路、小型自动化设备的信号中转与小功率负载通断场景，承担着弱电控制强电、多回路信号同步切换的核心作用，很多刚接触电气结构设计的工程师往往只关注其引脚定义与触点容量，却忽略了安装边界与内部结构对整机布局的影响，这个三维模型完整还原了该款继电器的透明外壳、内部电磁线圈、衔铁机构、触点组件与引脚底座的全部装配关系，能为结构设计阶段的空间校核提供精准的参考依据。从实际工程应用来看，这类继电器最常出现在通讯基站的配电单元、小型生产线的控制端子排、民用电气设备的控制板上，用来承接PLC或者控制板输出的弱电流信号，

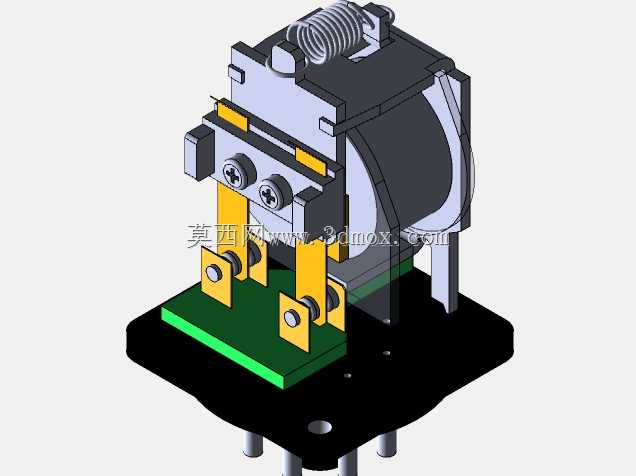

　　通过电磁感应带动衔铁动作，实现触点的吸合与断开，进而控制接触器、指示灯、小型电磁阀这类负载的通断，相比直接用控制板引脚驱动负载，继电器可以实现控制回路与负载回路的电气隔离，避免负载端的浪涌电流冲击损坏控制核心元件，同时单继电器可以实现多组触点的同步动作，能同时切换多路不同电压等级的回路，大幅简化控制回路的布线复杂度。从模型呈现的内部结构来看，设计时首先要保证电磁线圈的安装位置居中，确保衔铁动作时受力均匀，不会出现偏卡导致触点接触不良的问题，线圈外侧的绝缘骨架既要满足绕组的固定需求，也要预留足够的绝缘间隙，避免线圈与金属外壳、衔铁组件之间出现爬电距离不足的问题；触点部分采用了黄钢材质的导电片搭配银合金触点，

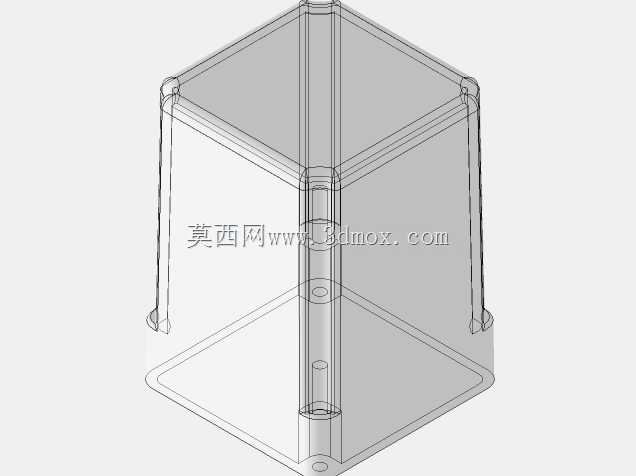

　　导电片的折弯角度经过反复校核，既能保证衔铁动作时触点的接触压力足够，避免接触电阻过大导致触点发热，也能在触点断开时提供足够的复位弹力，保证动作响应速度符合控制要求。透明外壳的设计一方面是为了方便运维人员直接观察内部触点的动作状态，快速判断继电器是否正常工作，另一方面外壳的卡扣结构与底座紧密配合，能达到基础的防尘防护等级，适配大部分工业现场的使用环境，外壳的边角做了圆弧过渡处理，避免安装时划伤操作人员，同时外壳顶部与侧面预留的散热间隙，能将线圈长时间工作产生的热量及时散出，避免线圈过热导致绝缘老化缩短使用寿命。从安装边界来看，这款继电器采用标准八脚引脚布局，引脚间距符合通用继电器插座的安装尺寸，

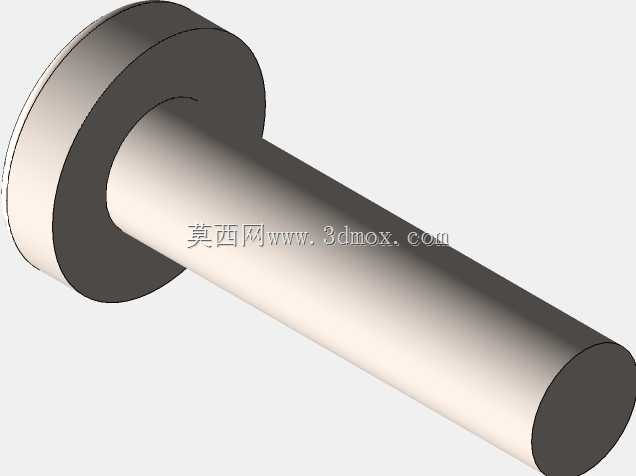

　　底座的安装孔位可以直接适配标准导轨安装或者螺丝固定两种方式，建模时完整还原了引脚的直径、伸出长度与排布位置，设计人员在做PCB布局或者控制柜排布时，可以直接调用模型核对安装孔位与周边元件的安全间隙，不需要反复核对二维图纸的尺寸参数，避免出现安装干涉的问题；模型中也体现了内部组件的装配公差，线圈与骨架的配合间隙、衔铁与铁芯的动作行程、触点的开距与超程都按照实际产品的参数进行还原，能帮助设计人员理解继电器的动作原理，在做故障分析时快速定位可能出现问题的结构位置。很多新手工程师在选型时只会关注触点容量与线圈电压，往往忽略继电器的整体高度与周边元件的距离，比如在紧凑的通讯设备机箱内，如果继电器上方预留的间隙不足，会导致外壳散热不畅，同时如果引脚焊接时的高度偏差过大，会导致继电器插装后出现倾斜，影响与插座的配合可靠性，这个模型完整呈现了产品的外形轮廓与内部结构，不管是做整机布局的空间校核，还是做教学演示讲解电磁继电器的工作原理，都能提供非常直观的参考，也能帮助结构设计人员在设计配套的安装座、防护盖板时，精准匹配外形尺寸，避免出现装配间隙不合理、拆装困难的问题。在实际的设备维护中，这类继电器是常见的易损元件，长期频繁动作会导致触点磨损、氧化，出现接触不良的问题，通过这个三维模型可以清晰看到触点的位置与动作路径，维护人员可以快速理解故障产生的原因，在更换元件时也能准确核对引脚定义，避免接错线导致回路故障。
