GIGAVAC高压直流继电器结构造型

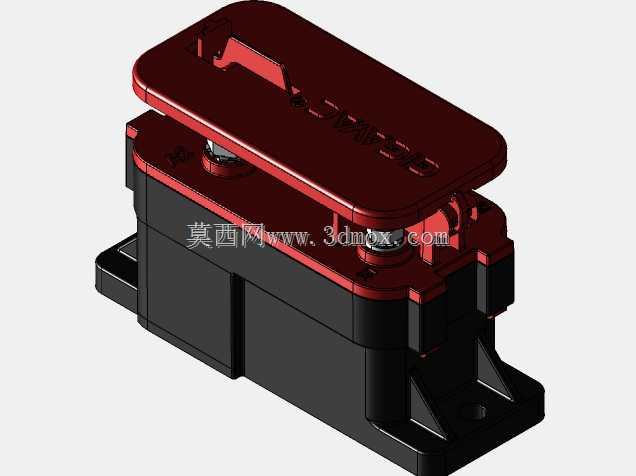

　　高压直流继电器在新能源与工业电气系统中承担主回路通断任务，常见于电池储能柜、光伏汇流设备、电动汽车动力配电、直流电源测试台以及大功率充电设施。这类器件不同于普通低压信号继电器，其触点需要在较高直流电压下完成可靠闭合与分断，尤其在负载切断瞬间，直流电弧不会像交流电流那样自然过零熄灭，因此结构上必须兼顾触点灭弧、绝缘隔离、载流能力和抗振动安装。GIGAVAC P195CDA这一外形方案采用上下分层的紧凑布置，下部为黑色主体壳体，上部为红色盖板与高压极柱区域，整体轮廓接近长方体，端部带有安装支脚，适合在设备内部通过螺栓固定于安装板或绝缘支架上。

　　从三维结构观察，该继电器主体外壳承担绝缘、防护和内部机构容纳功能，侧壁厚度与底部加强筋体现出对机械强度的考虑。底部两侧伸出的安装耳带有通孔，安装面与主体底面保持平齐，便于在布局阶段确定固定孔位和装配高度。设备选型时，除关注线圈控制电压、主触点额定电流、分断电压和载流温升外，还需要预留外围母排或电缆接线空间。上部红色区域对应高压触点及连接端，凸起和台阶结构使带电部分与外壳、安装面之间形成更长的爬电距离，这对高压直流工况十分关键。工程布置中，相邻导电件之间不能只按直线间隙判断，还应沿绝缘表面核算爬电路径，尤其在凝露、粉尘或污染等级较高的柜内环境中，绝缘肋条和高低错位结构可以有效降低沿面闪络风险。

　　该类继电器的实际用途是通过较小的控制线圈功率驱动主触点动作，从而控制大功率直流回路。控制系统给出吸合信号后，线圈产生电磁力推动触点机构闭合；断开信号撤除后，内部复位机构使触点分开，并借助密封腔体、气体环境或专用灭弧结构抑制电弧。由于高压直流负载往往关联电池短路保护、预充回路、维修隔离和紧急断电，触点动作的一致性、接触电阻稳定性以及长时间通电温升都是设计重点。模型中红色上盖与黑色底座之间的分模线清晰，反映出壳体装配关系；侧面可见的连接部位和端部轮廓，为线束弯曲半径、母排搭接方向、绝缘护套占用空间提供了直观参考。

　　结构设计思路上，这类产品通常把高压载流区、电磁驱动区和安装支撑区进行空间隔离。上部盖板不仅是外观件，也参与高压极间绝缘和触点防护；下部壳体包围线圈、铁芯、复位弹簧与触点传动部件，外形尽量规则，以便自动化装配和整机柜内排布。前端或侧端的接线位置需要与铜排宽度、螺栓紧固工具、扭矩操作空间共同校核。若在储能电池簇中使用，继电器往往与熔断器、预充电阻、维护开关、电流传感器和BMS控制回路配合，因此三维布局不能只放入器件本体，还应在四周保留电气间隙、维护工具空间以及防短路绝缘挡板位置。

　　外形尺寸方面，该模型呈现低矮而宽实的比例，适合水平安装在底板上。安装支脚位于主体下部两侧，孔位承受器件自重、振动冲击以及母排热胀冷缩带来的附加力，设计安装板时应保证局部刚度，避免薄板受力后变形影响触点位置。接线端上方应预留母排拆装空间，侧面则需考虑线圈控制线插座或导线走向。对于车载移动场景，振动方向和冲击载荷较复杂，固定点附近可设置加强凸台或使用减振垫；对于固定式储能柜，更关注温升、散热风道和维护可达性。若多只继电器并排布置，应避免高压出线相互贴近，同时保证线圈控制走线与主功率回路分离，降低干扰和误动作概率。

　　从建模角度看，该外形适合用于电气柜数字样机、电池包配电单元、维修培训装置以及产品展示模型。外观曲面以圆角矩形和拔模斜面为主，红色上盖的弧形边缘既减少应力集中，也改善注塑或封装工艺；黑色底座的立壁、加强筋和安装脚构成主要承力结构。细节建模时应准确还原上下盖配合面、端部安装孔、接线区域凸起、侧面台阶和底部支撑形状，这些特征直接影响设备装配干涉检查。对于结构工程师而言，把继电器作为真实边界条件纳入总装，可以在设计早期发现母排过长、绝缘距离不足、维护工具无法进入、固定孔与线缆支架冲突等问题，从而减少后期样机返工。

　　在系统应用中，高压直流继电器虽然只是配电链路上的一个元件，却关系到能量回路的安全接通与切断。合理的三维结构表达不仅要呈现颜色和外形，更应体现安装基准、接线方向、绝缘边界和周围空间需求。通过该模型可以直观评估继电器在紧凑柜体中的布置方式，核对高压铜排走向、低压控制线分离、固定孔强度以及维护操作空间，为新能源配电设备和工业直流系统的结构设计提供可靠参考。
