便携柱状雾化电子烟外观结构设计

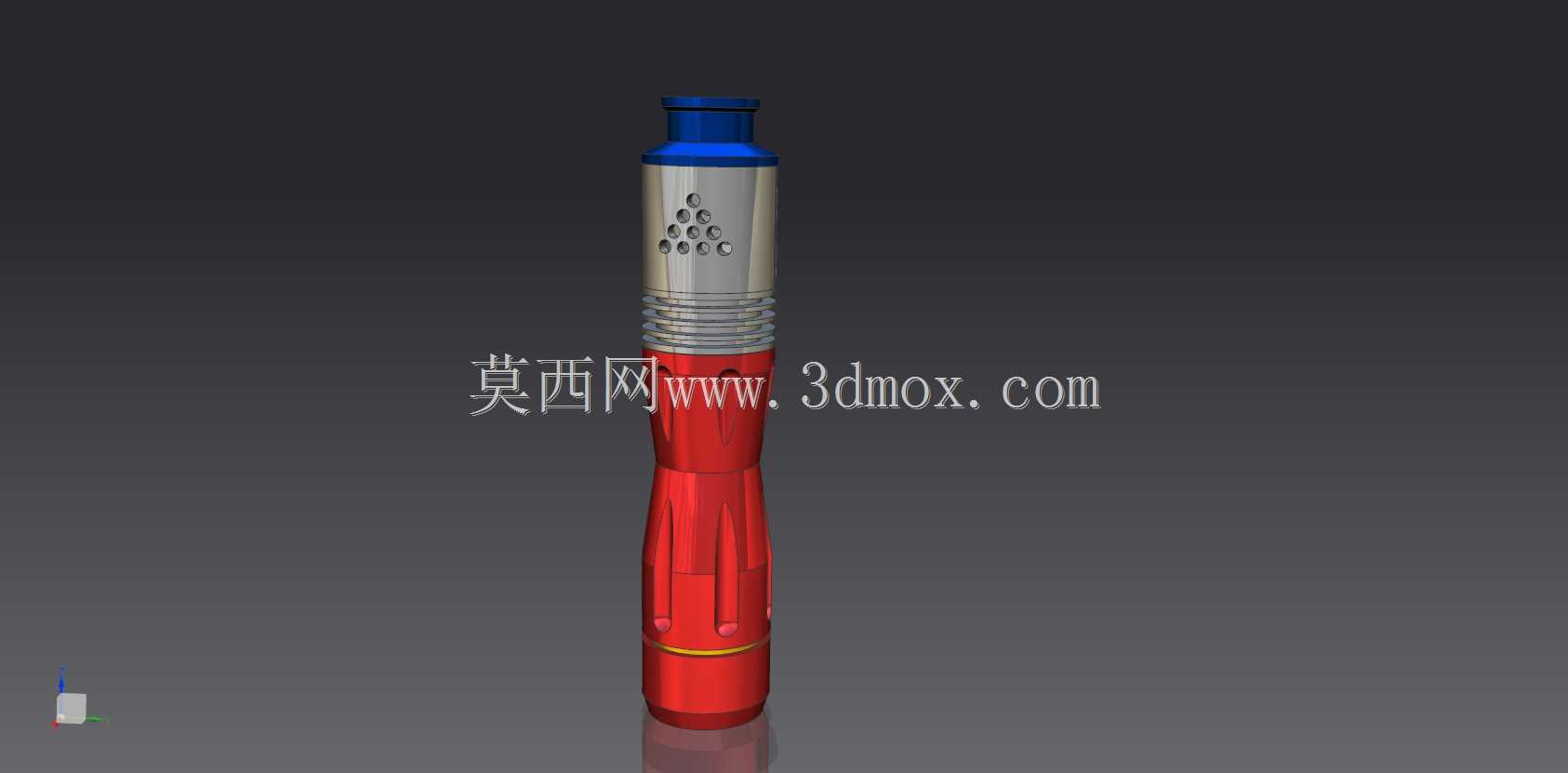

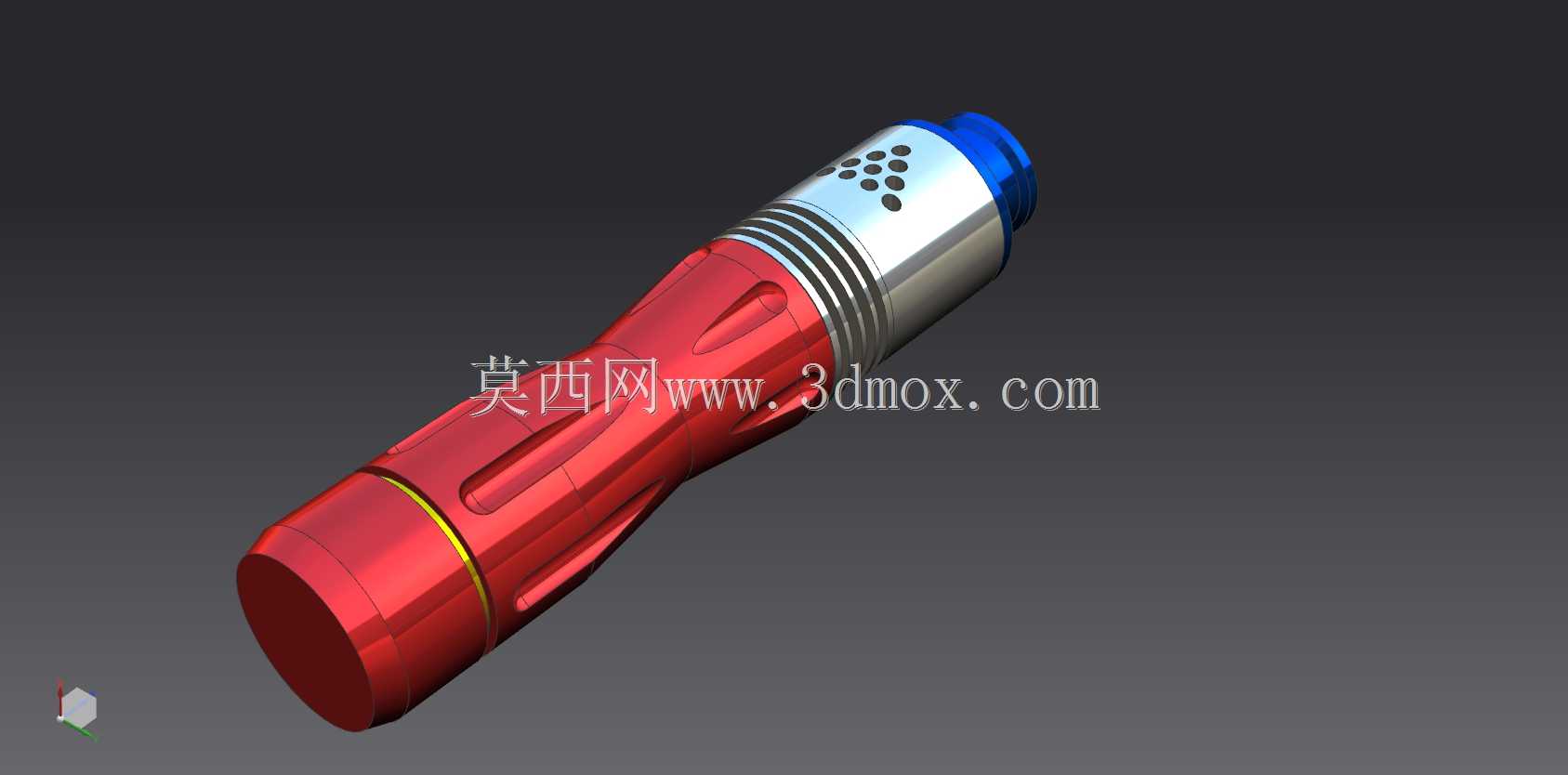

　　这款手持雾化烟具的结构设计，首先围绕日常便携携带的核心场景展开，整体采用单手握持的圆柱类流线造型，主体握持段做了内凹的曲面收腰处理，匹配成年人手掌自然握持时的指腹贴合弧度，长时间持握不会产生硌手的压痕，日常放入牛仔裤口袋、通勤小包时不会因为棱角突出刮蹭衣物内衬。从功能分区来看，产品沿轴向分为三个核心装配段，靠近吸嘴的端部设置了阵列式进气孔，孔位采用渐变排布的小圆孔结构，既保证进气流量满足雾化芯的工作需求，又能避免大尺寸孔洞进入外界灰尘、毛絮等杂物，进气段外侧做了金属质感的装饰环，环上加工有多道环形防滑槽，用户日常更换吸嘴、清理进气口时可以借助该槽位施加扭转力，不会出现打滑脱手的情况。中部的握持主体段采用亮面红色的壳体设计，

　　壳体上加工有两道对称的轴向凹槽，一方面作为外观装饰线条打破纯圆柱面的单调感，另一方面可以在装配时作为周向定位的基准，保证内部电池、雾化仓、控制电路板的装配同轴度，避免内部元件偏斜导致的重心偏移，提升手持时的平衡感。靠近底部的端盖位置设置了一圈细环形装饰线，区分主体壳体与底盖的装配边界，底盖采用平面封底设计，可以让产品竖直放置在桌面时保持稳定，不会出现滚动滑落的情况，底盖内部预留了充电接口的安装位，接口周边做了0.3mm的凸台防护，避免日常放置时接口端面直接接触桌面产生磨损。从安装边界来看，整体最大外径控制在22mm以内，总长度控制在110mm区间，内部腔体预留了直径18mm、长度75mm的电池安装空间，雾化仓段预留了直径16mm、

　　长度20mm的储油空间，各段之间采用卡扣加密封圈的装配方式，密封圈压缩量设置在0.25mm，既可以保证日常使用时的密封性能，防止烟液渗漏，又不会因为装配过紧导致用户拆卸更换耗材时费力。进气通道的设计上，从端部进气孔到雾化芯的进气路径做了平滑过渡，没有直角弯折结构，可以降低进气时的风噪，提升使用体验，控制电路板的安装位设置在电池与雾化仓之间的隔层内，隔层采用耐高温的绝缘材质，避免雾化芯工作时的热量传递到电池段，提升使用的安全性能。外观曲面的建模过程中，所有过渡圆角均做了曲率连续处理，主体段与金属装饰环的衔接位置采用R1.2的圆角过渡，没有尖锐的拼接棱线，壳体壁厚均匀控制在1.5mm，既保证壳体的结构强度，日常1.

　　2米高度自由跌落不会出现壳体开裂，又能控制整体重量在合理区间，单手握持不会有坠手感。吸嘴段采用蓝色的食品接触级材质，与金属段的衔接位置做了锥面配合，拆卸时只需轻微拔插即可完成更换，吸嘴的端面做了贴合唇部的圆弧处理，接触边缘做了R0.8的圆角，不会划伤唇部皮肤。整体结构设计没有多余的外露凸起部件，所有功能结构都整合在圆柱轮廓内部，既保证外观的整体性，又能避免日常携带时凸起部件勾挂衣物，满足日常通勤、户外出行等多场景的使用需求。
