变速箱法兰托盘联动开放控制机构

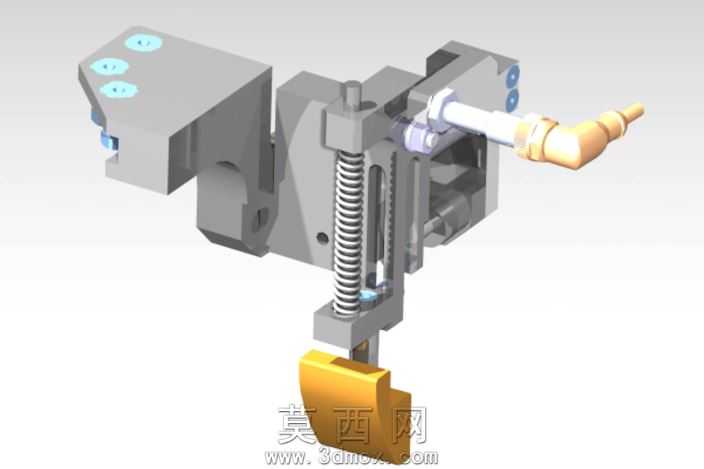

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动配合公差规范，对各组成部件的尺寸进行精准约束，确保装配后无干涉错位问题。模型主体包含基座承载模块、弹簧复位组件、轴驱动传动单元、法兰托盘执行端、位置检测触发结构五个核心部分，各部件间的运动副约束完全按照实际机械运动逻辑设置，可直观模拟完整的动作运行流程。渲染阶段针对不同部件匹配对应材质属性，金属结构件采用哑光银灰色金属材质，还原铸铁或铝合金加工件的真实质感，弹簧部件设置高反光金属材质凸显螺旋结构的精密感，端部执行的接触部件采用暖黄色工程塑料材质，区分功能部件的属性差异，检测触点位置设置半透明浅蓝色材质，清晰标识触发点位的位置。结构设计上以单轴作为动力输入核心，通过轴的旋转运动驱动整套机构完成位置调整，可实现两个核心动作逻辑：当法兰处于打开状态摆动至检测位置时，可触发检测元件的信号反馈；当法兰因间隙存在处于更开放的位置时，系统可识别该状态并触发向上的摆动动作，整套机构适配变速箱运输过程中的法兰托盘整体锁定需求，通过雷诺系数相关的运动参数匹配，确保运输过程中法兰托盘的位置稳定性，避免运输晃动带来的部件移位问题。建模过程中对所有配合面进行了精细化处理，螺纹结构、导向槽、安装孔位等细节均完整还原，既可以作为机械原理教学的演示载体，也可作为同类传动机构设计的参考蓝本，通过运动仿真可直观验证不同位置下的机构响应逻辑，验证设计思路的可行性，减少实际样机试制过程中的迭代成本。
