膜片式弹性联轴器精密三维结构设计

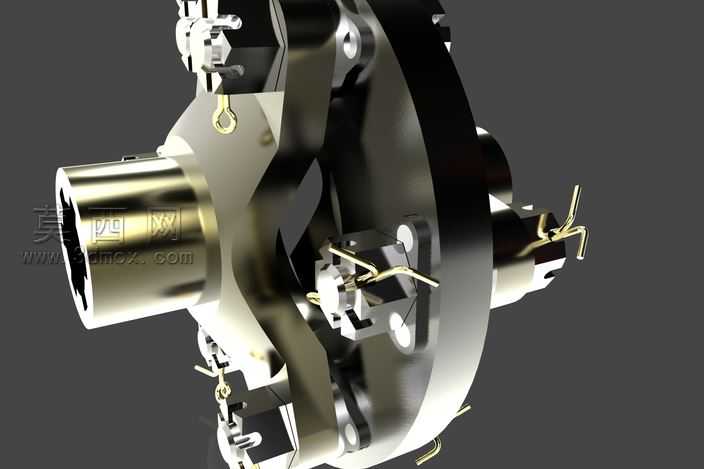

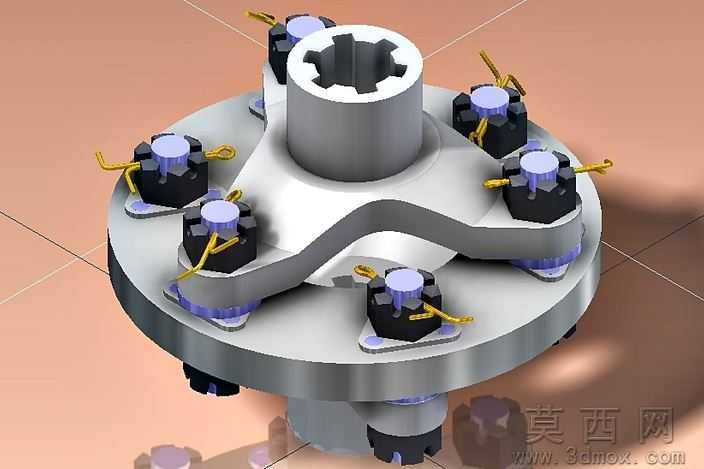

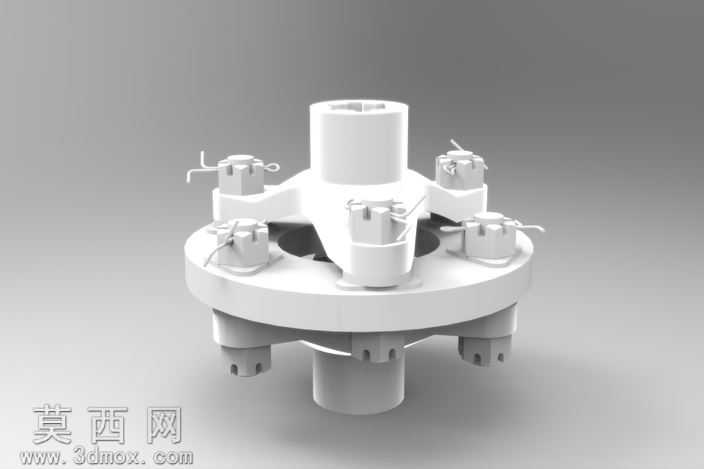

本模型为膜片弹性联轴器的全参数化三维建模成果，建模过程中严格遵循机械传动件的设计规范，对各组成结构进行了1:1等比例还原。建模初始阶段先完成基准轴与基准面的搭建，以两轴对接的中心轴线为全局设计基准，依次绘制下半轴连接端、中间膜片组、上半轴连接端的截面草图，草图绘制阶段对轴孔的键槽轮廓、法兰盘的螺栓过孔位置、膜片的弹性形变槽结构都添加了完整的几何约束与尺寸约束，确保各特征参数可关联修改。零件建模阶段，分别完成上下两个轴毂的实体特征创建，通过拉伸、切除命令完成轴孔、键槽、法兰凸缘的结构成型，对螺栓连接部位的六角头、开口销孔细节都做了精细化处理，还原了开口销穿入螺栓孔的弯折形态；中间弹性膜片组采用薄壁特征建模，还原了膜片的多层叠压结构，膜片边缘的连接耳与螺栓孔的位置度完全匹配上下法兰的安装位。整体装配阶段采用同轴心、面重合、螺栓孔同轴等标准配合关系完成总装，同时添加了极限角度偏转的活动配合，可直观演示联轴器补偿两轴径向、角向偏差的工作特性。渲染阶段为金属轴毂部分赋予了哑光银白金属材质，还原合金钢零件的表面喷砂质感，为膜片部分赋予了高弹性合金的亮面金属材质，开口销、螺栓等标准件分别赋予对应的镀锌、氧化发黑材质效果，场景采用柔和的漫反射打光，清晰呈现各部件的结构层次与装配关系，完整展现了该类弹性联轴器靠膜片弹性变形补偿传动偏差、无需润滑、传动效率高的结构特点，可用于传动系统的装配干涉校验、运动仿真演示以及机械原理教学场景使用。
