化油器壳体结构三维设计模型

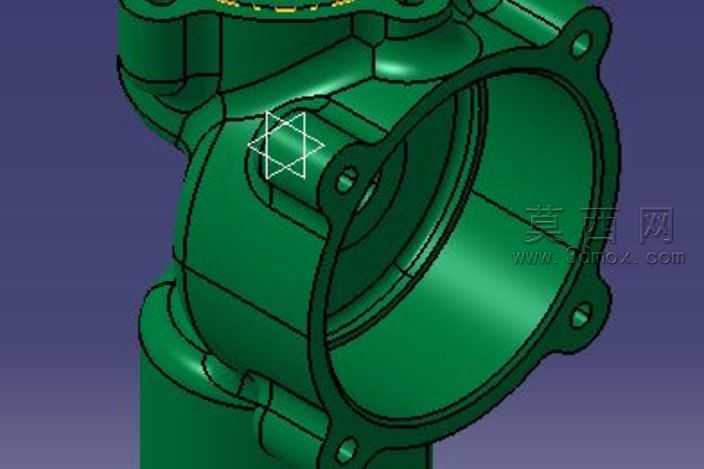

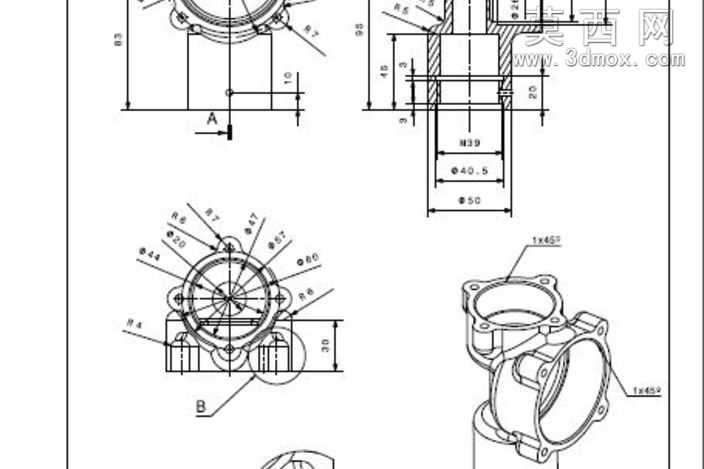

本模型为化油器壳体的三维参数化设计成果，建模阶段采用CATIA软件完成全流程结构搭建，首先基于化油器的工作工况与装配需求，梳理壳体的功能分区：包含进气通道对接腔、燃油计量组件安装位、法兰连接固定结构、旁通管路接口等核心功能区域，建模过程中优先保证各配合面的形位公差精度，对法兰盘上的安装孔位采用阵列特征实现参数化驱动，便于后续根据不同机型的安装尺寸快速调整孔位分布。模型外观渲染阶段赋予壳体金属铸件材质，模拟铝合金压铸成型后的哑光金属质感，对壳体内部的流道曲面做了顺滑过渡处理，避免燃油流动过程中出现紊流死角，同时在壳体外壁设计了加强筋结构，在不额外增加壳体壁厚的前提下提升整体结构刚度，降低工作过程中受振动产生的形变风险。设计思路上围绕化油器的实际装配逻辑展开，壳体作为化油器的核心承载基体，所有内部计量组件、节气门结构、外接管路都需要依托壳体完成定位固定，因此建模时严格对齐各组件的装配基准，保证各安装位的同轴度、平面度符合机械加工的工艺要求，同时预留了密封槽的安装空间，可适配不同规格的密封胶圈实现腔体密封。模型的曲面构建采用了多截面实体、布尔运算等特征命令，对壳体的转角位置做了圆角过渡处理，既符合压铸工艺的脱模要求，也能减少应力集中问题，延长部件的使用寿命，整体结构完整还原了量产化油器壳体的所有细节特征，可用于后续的工程图导出、装配仿真、有限元结构分析等场景，为动力系统燃油部件的优化设计提供精准的三维数模支撑。
