变速箱用止油类管状插接结构件

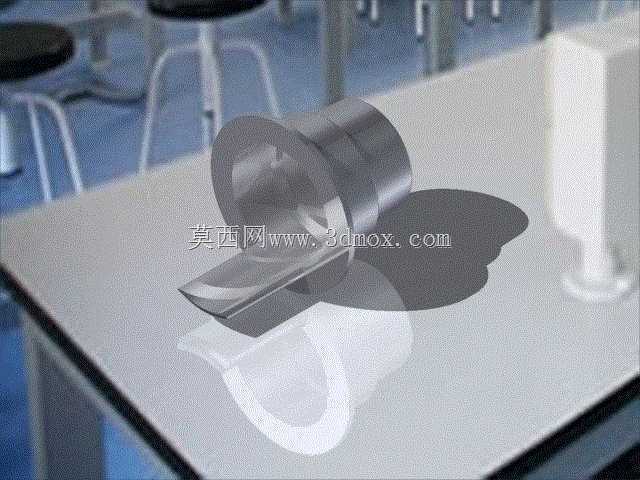

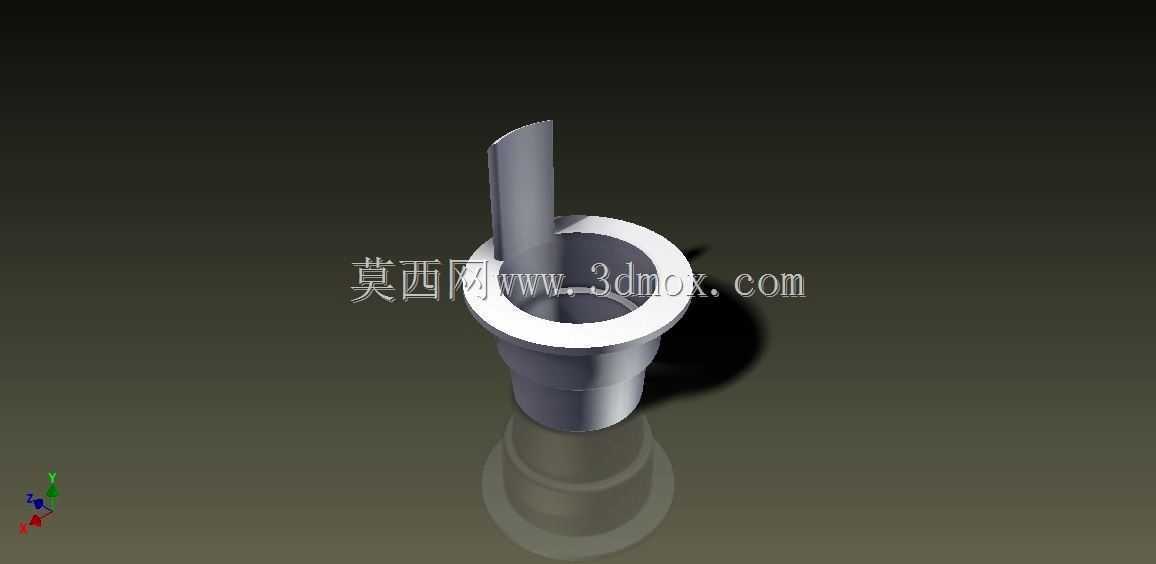

　　在商用车手动变速器、工程机械定轴式变速箱的油路系统设计中，这类带单侧斜向插管的筒状构件，主要承担油路截断、定向导油的功能，常布置在变速箱壳体的侧部油道接口位置，避免变速箱在倾斜工况、换挡瞬间油液窜流导致的同步器润滑不足、离合器片带油打滑等问题。从结构设计逻辑来看，主体采用阶梯式筒身结构，下部直径收窄的段为插入壳体油道的配合段，配合面设计有0.02-0.05mm的过盈量，压装后可实现径向密封，无需额外加装橡胶密封圈，避免长期接触变速箱齿轮油出现橡胶老化溶胀的密封失效问题；上部直径放大的凸缘段为轴向定位面，压装到位后凸缘下端面与壳体安装面完全贴合，可承受压装过程的轴向冲击力，长期使用不会出现构件向内窜动掉入变速箱内腔的故障。

　　侧部伸出的斜向插管与主体筒腔呈固定夹角，角度匹配变速箱内部导油槽的走向，插管端部做了倒角处理，方便外接导油软管的装配，插管根部做了R2的圆角过渡，避免应力集中，在变速箱运行振动工况下不会出现根部断裂的问题。从安装边界来看，主体筒身的总高度需匹配变速箱壳体侧壁的厚度，凸缘的外径比安装孔直径大4-6mm，保证足够的定位支撑面积，侧部插管的伸出长度需避开周边的换挡拨叉、齿轮旋转包络，最小间隙控制在3mm以上，避免运动部件与该构件发生运动干涉。设计过程中，筒身的内壁做了光滑过渡处理，没有台阶或锐角，油液流经时不会产生涡流，可降低油路的流阻，保证油液导流的顺畅性；构件的壁厚根据安装位置的受力情况做了差异化设计，配合段壁厚略厚，

　　可承受压装时的径向挤压力，插管段壁厚稍薄，在保证结构强度的前提下降低整体重量，减少变速箱的整体簧下质量。在实际装车应用中，这类构件的材质通常选用与变速箱壳体膨胀系数接近的铝合金材质，压装后不会因为温度变化出现配合松动，表面做硬质阳极氧化处理，可耐受齿轮油的长期腐蚀，同时提升表面硬度，避免装配过程中出现表面划伤影响密封性能。不同于常规的直通式油路接头，该构件的斜向插管设计可直接将油液导向需要润滑的同步器锥面位置，无需额外加装导油板，简化了变速箱内部的油路结构，减少了装配零件数量，降低了整体的装配工时和故障点。建模过程中需重点关注配合段的圆柱度公差，控制在0.01mm以内，保证压装后的密封性能，凸缘端面与主体轴线的垂直度公差控制在0.

　　02mm以内，避免压装后出现偏斜导致的密封不严；插管与主体的相贯线位置需做顺滑过渡处理，避免应力集中，同时减少油液流经时的阻力。在变速箱的台架试验阶段，这类构件需通过1000小时的高低温循环试验，验证在-40℃到120℃的工作温度区间内，配合面不会出现渗油问题，插管根部不会因为振动出现裂纹，同时需通过油路流量测试，保证油液导流的流量满足同步器润滑的需求，不会出现润滑不足导致的同步器烧蚀故障。
