桌面级PCB线路板数控雕刻加工设备

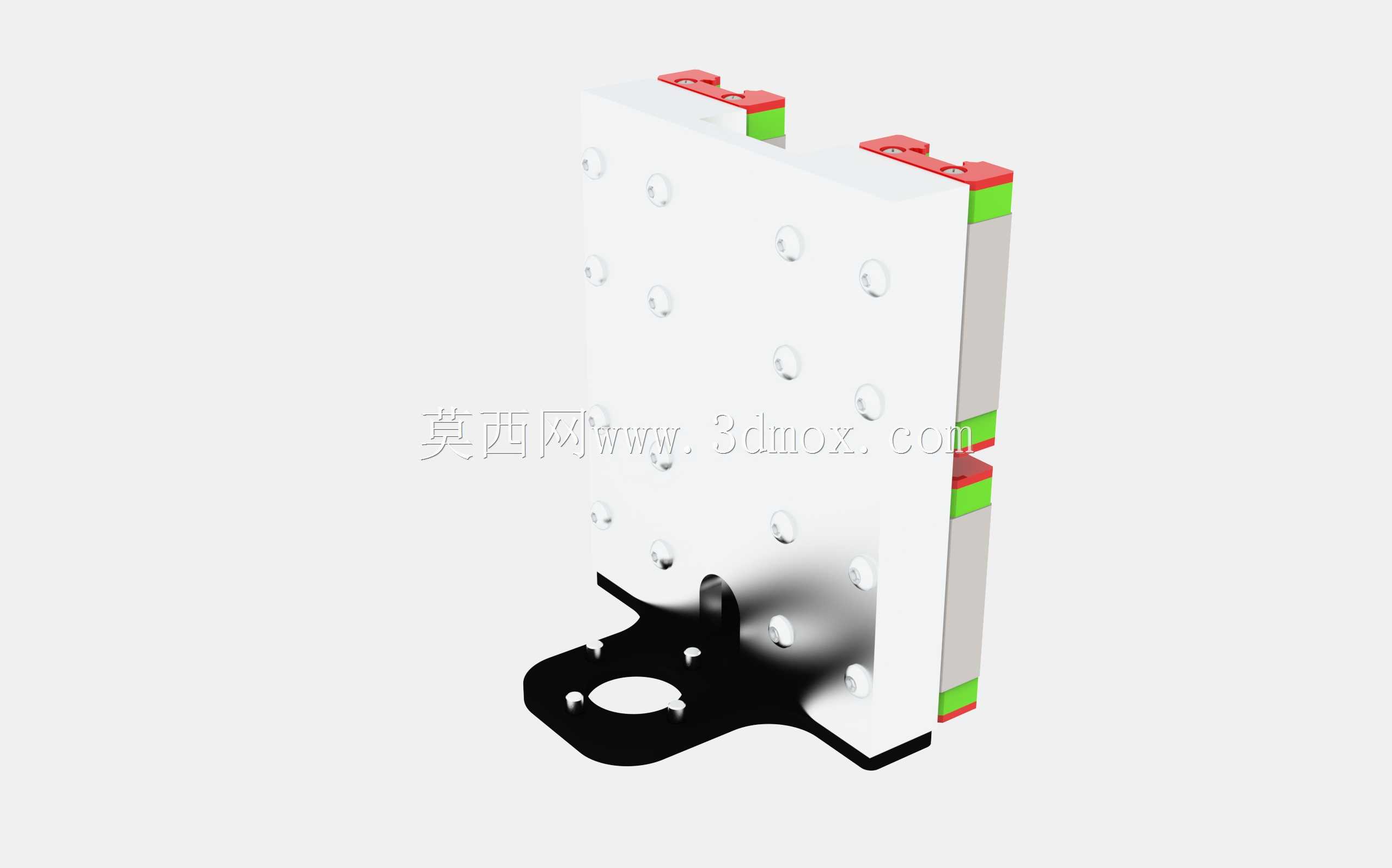

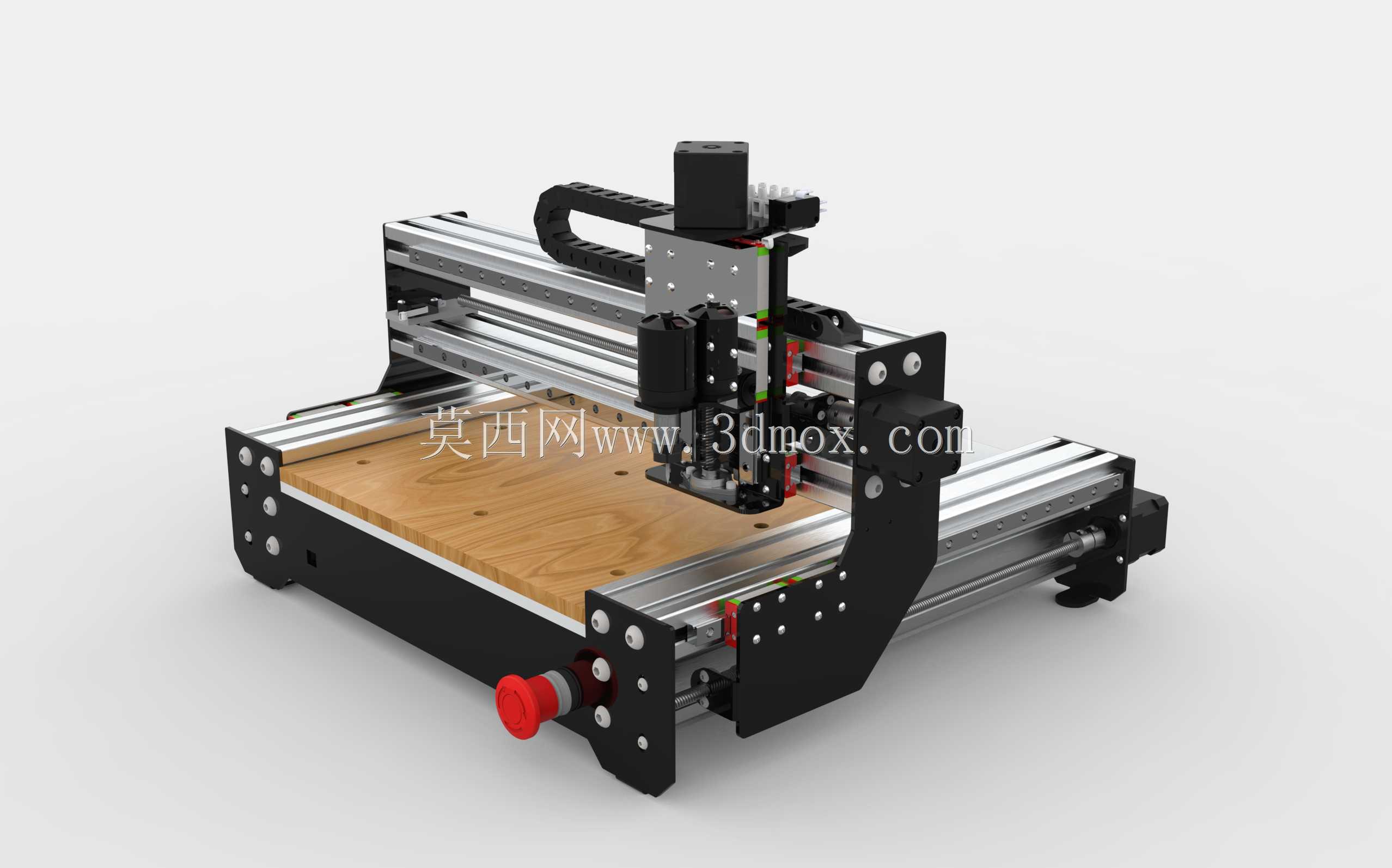

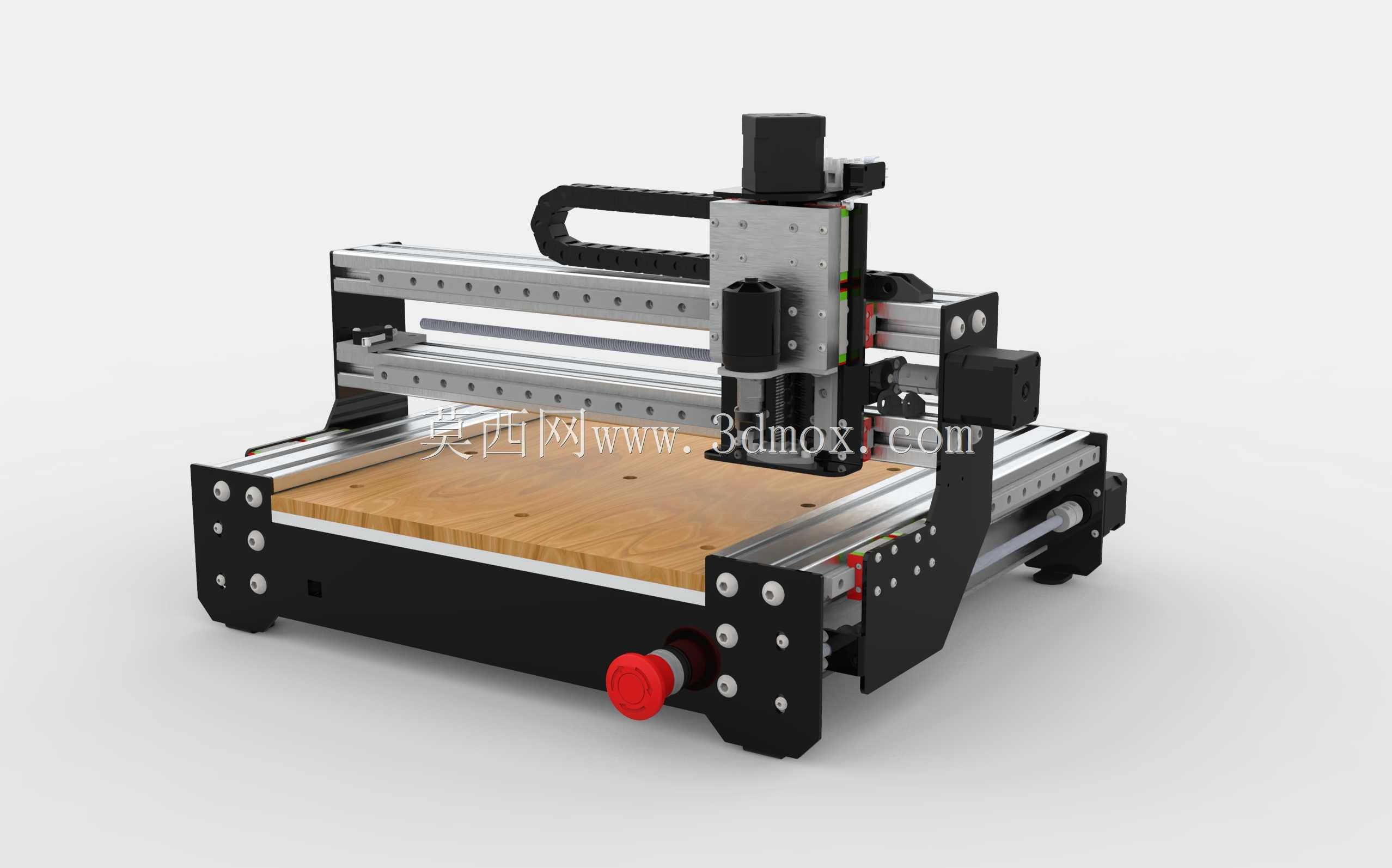

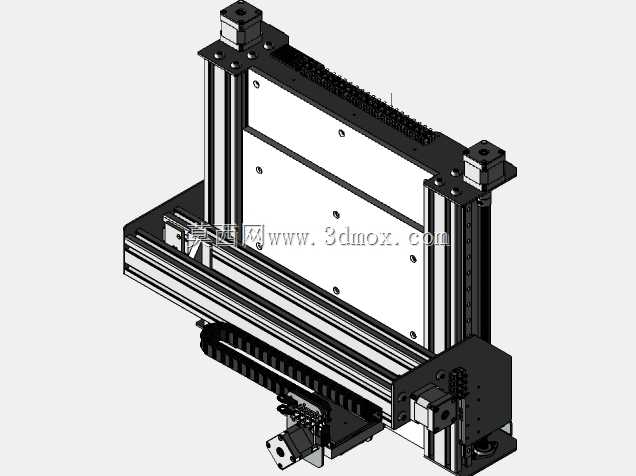

　　这款桌面型数控加工设备主要面向电子研发场景下的小批量PCB线路板加工需求，在电子实验室、创客空间、硬件创业团队的原型开发环节中，能够替代传统外协打样的长周期流程，完成单双面覆铜板的线路雕刻、钻孔、轮廓铣切等核心工序，也可兼顾薄型亚克力、软金属薄片的轻载雕刻作业，适配研发阶段快速迭代的加工需求。设备整体采用龙门移动式结构设计，加工过程中工作台保持固定，龙门组件沿Y轴方向做直线往复运动，主轴安装滑台沿X轴横梁移动，Z轴方向负责主轴的进给与抬刀动作，这种结构的优势在于运动部件重量恒定，不会因为工件摆放位置变化改变运动负载，能在较小的整机尺寸下保证运动精度，同时固定工作台的设计也方便用户加装简易工装、定位挡块，适配不同尺寸的待加工板材。

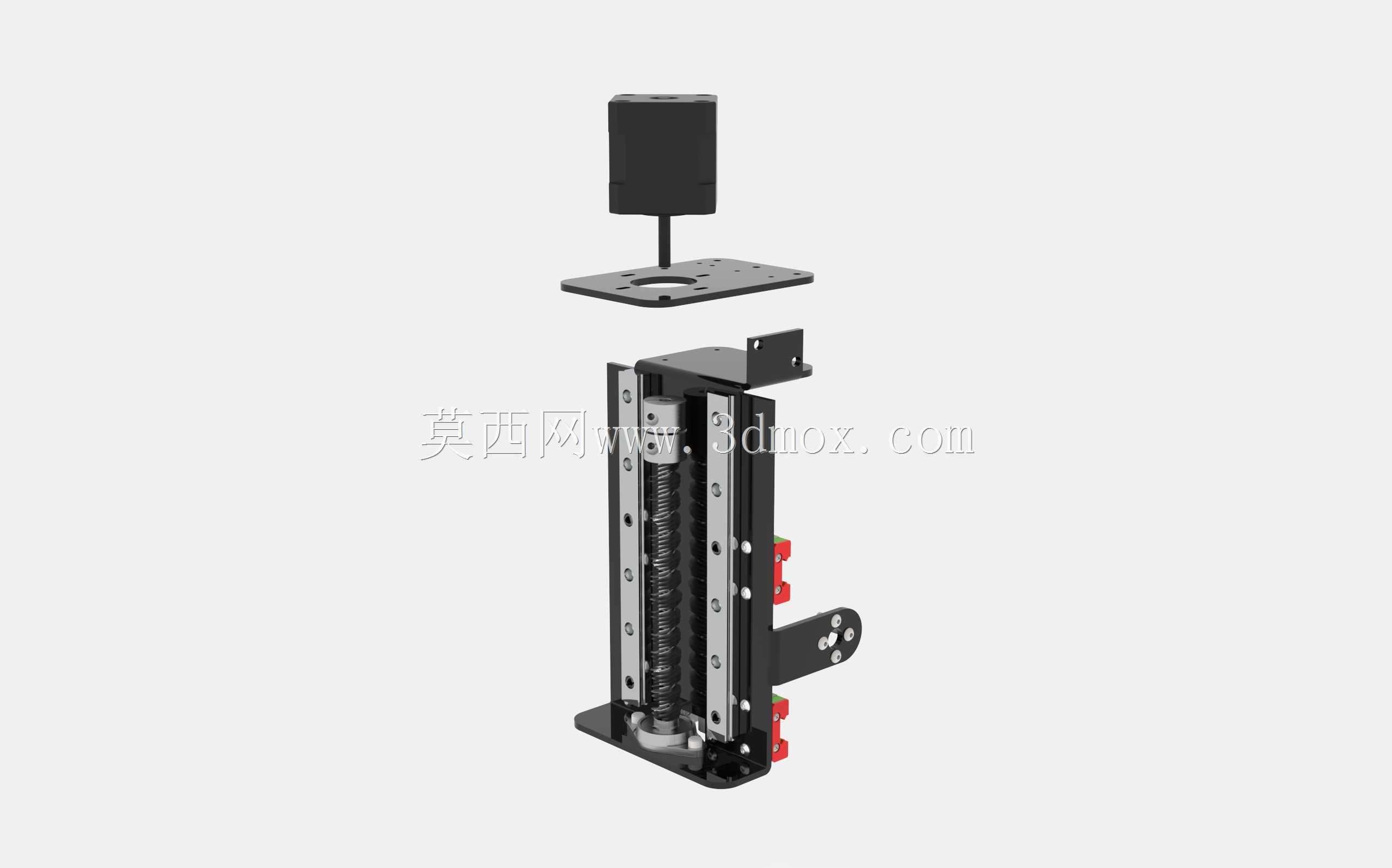

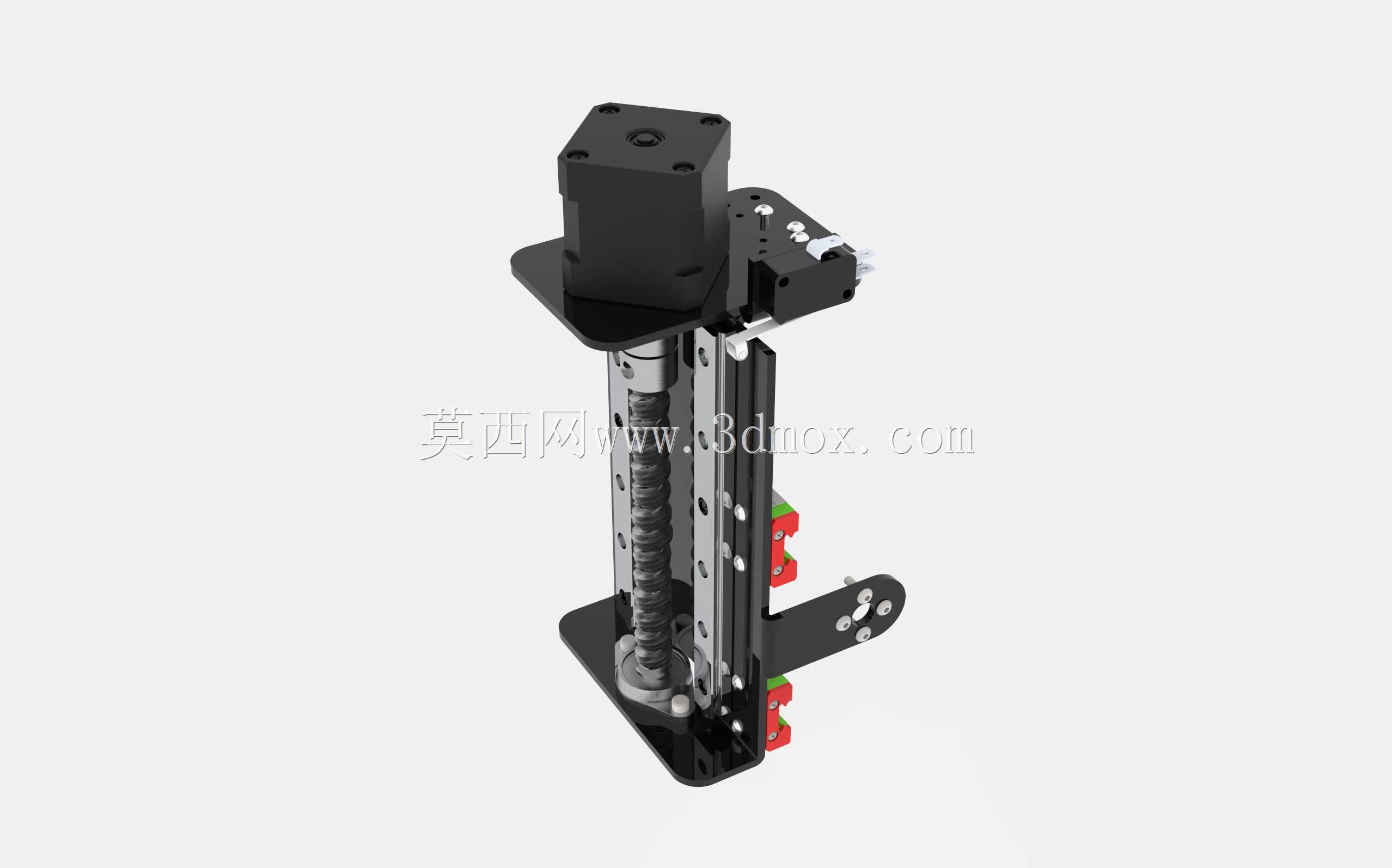

　　核心加工执行部件采用500W功率的无刷主轴，相比同功率有刷主轴，运行过程中碳刷磨损带来的维护需求更低，高转速区间的运行噪音更小，转速波动控制更稳定，在PCB雕刻常用的10000-24000转区间内，能够保证铣刀切削线速度稳定，避免出现线路毛刺、断刀的问题。主轴夹头采用通用ER型夹头结构，可适配不同柄径的PCB铣刀、钻孔钻咀，用户无需额外采购特殊规格的刀具，常规耗材采购渠道广泛。设备的直线运动导向全部采用圆柱直线导轨搭配预压滑块，相比光杆导向结构，导轨的刚性更好，运动过程中的间隙更小，能够承受雕刻过程中产生的径向切削力，保证Z轴下刀深度一致，避免出现线路深浅不均、钻孔偏位的问题。传动部分采用精密T型丝杠搭配消隙螺母，

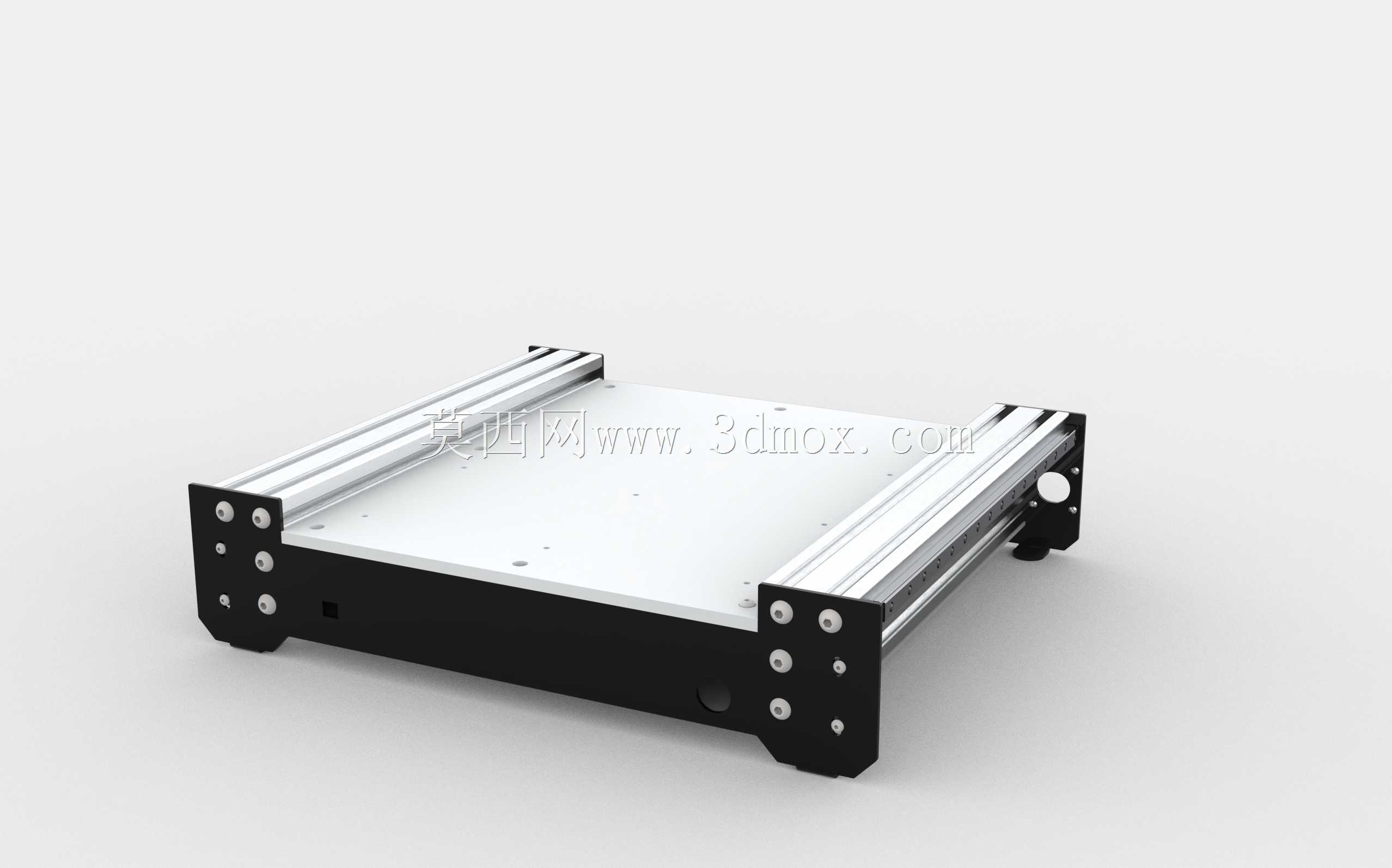

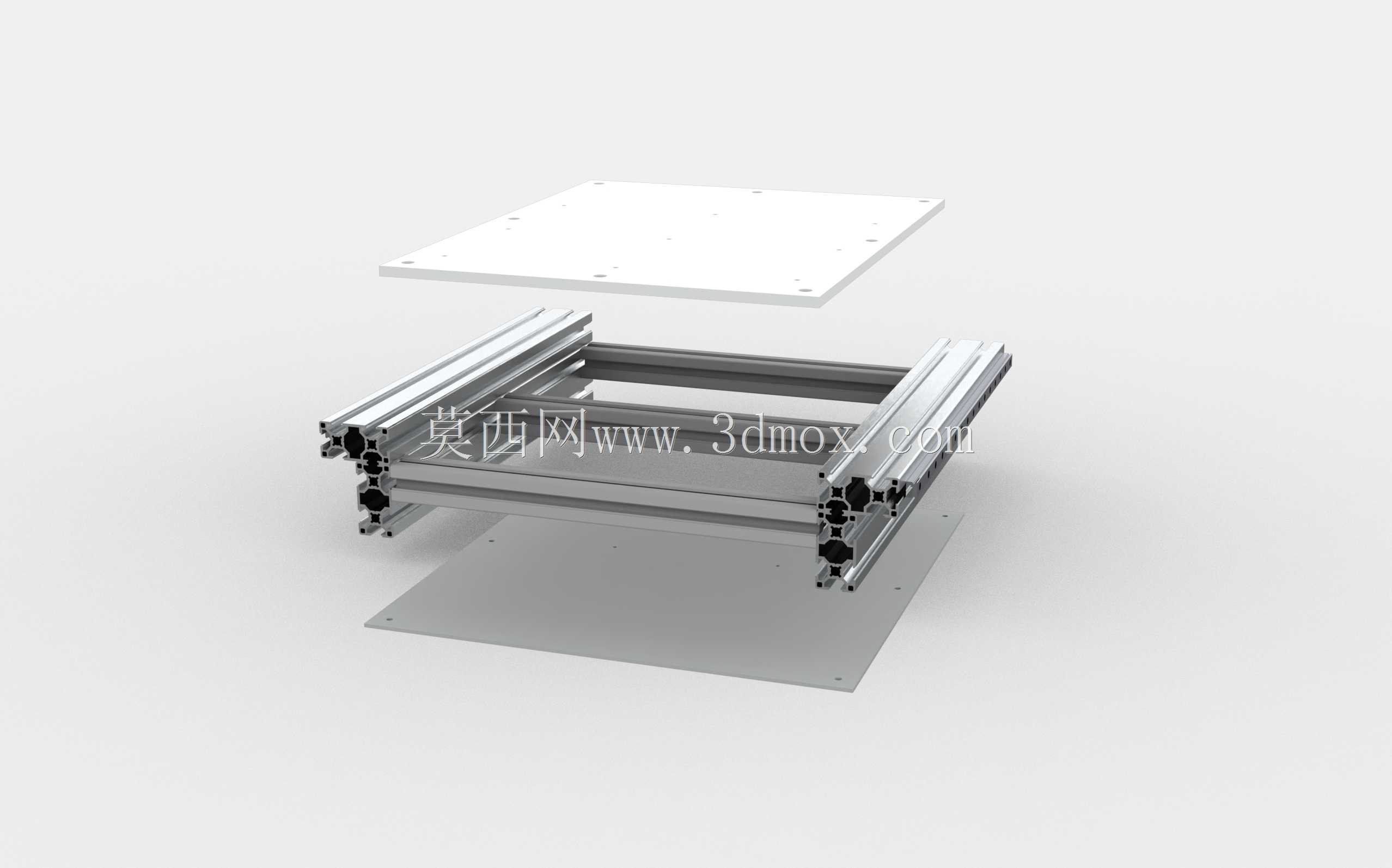

　　相比滚珠丝杠成本更可控，同时具备一定的自锁能力，在设备断电状态下Z轴不会出现下滑撞刀的问题，对于桌面级轻载加工场景，传动精度完全能够满足0.1mm线宽的PCB加工要求。设备的有效加工工作区域为200mm×300mm，这个尺寸边界覆盖了绝大多数研发阶段的PCB板尺寸需求，常规的单片机开发板、电源控制板、传感器接口板都可以在单次装夹内完成全部加工，无需分块拼接。整机外形尺寸控制在桌面设备的合理范围内，不需要专门的设备安装基座，放置在常规承重的工作台面上即可使用，底部预留的调节脚座可以快速调平工作台面，避免因为台面倾斜导致的加工深度不均问题。工作台面采用高密度层压木板作为基础垫板，一方面具备足够的平整度支撑待加工板材，另一方面在钻穿板材、

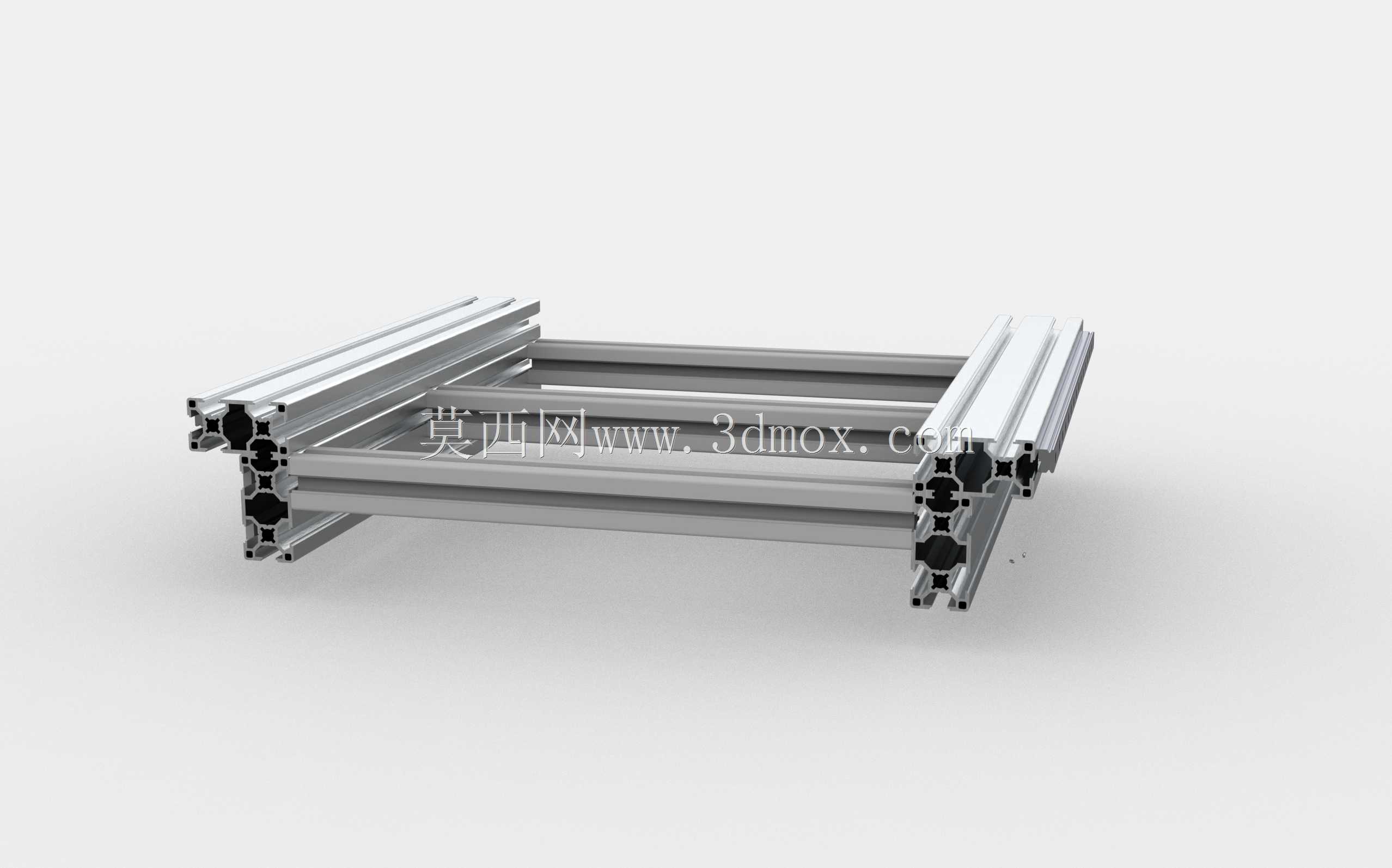

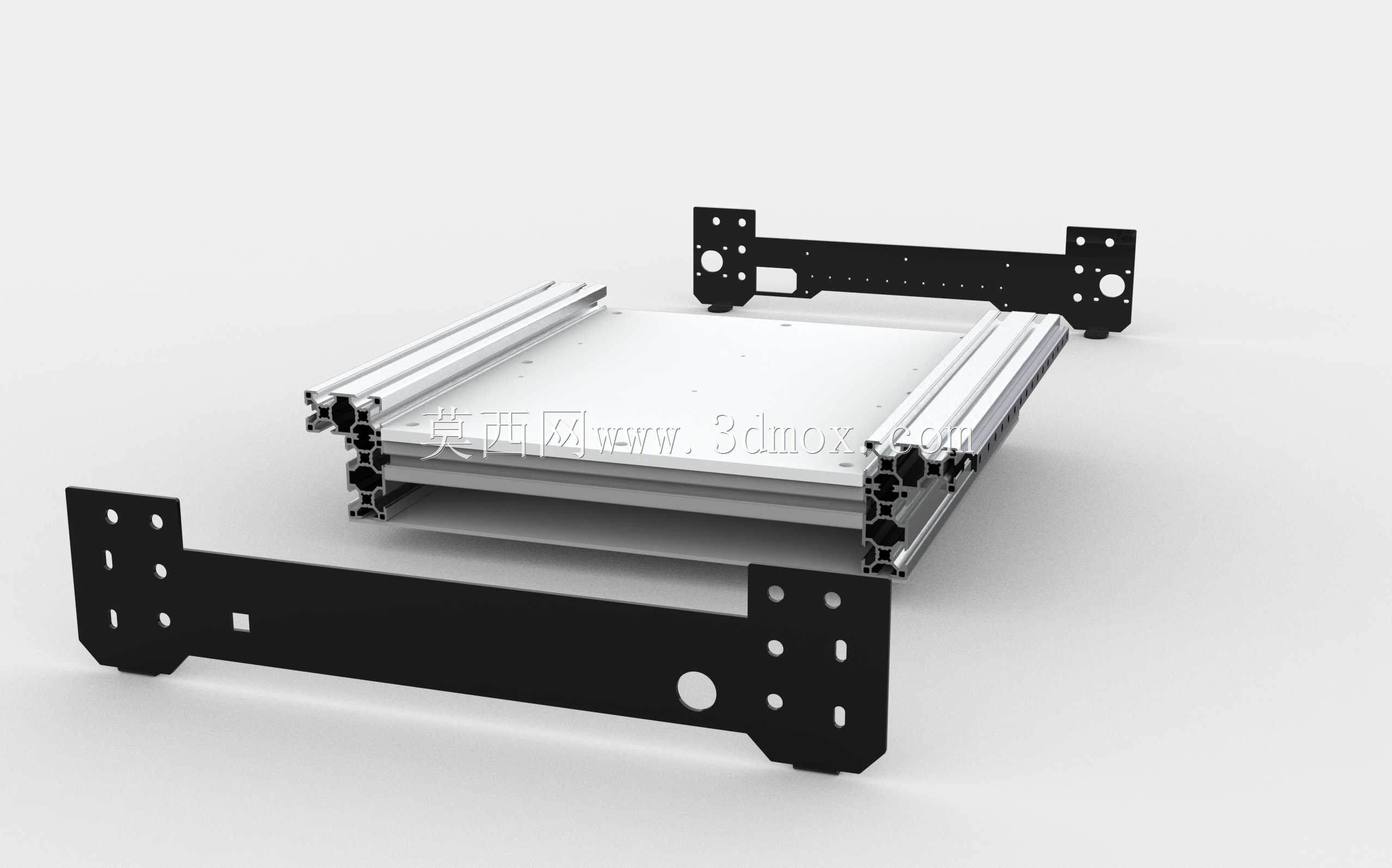

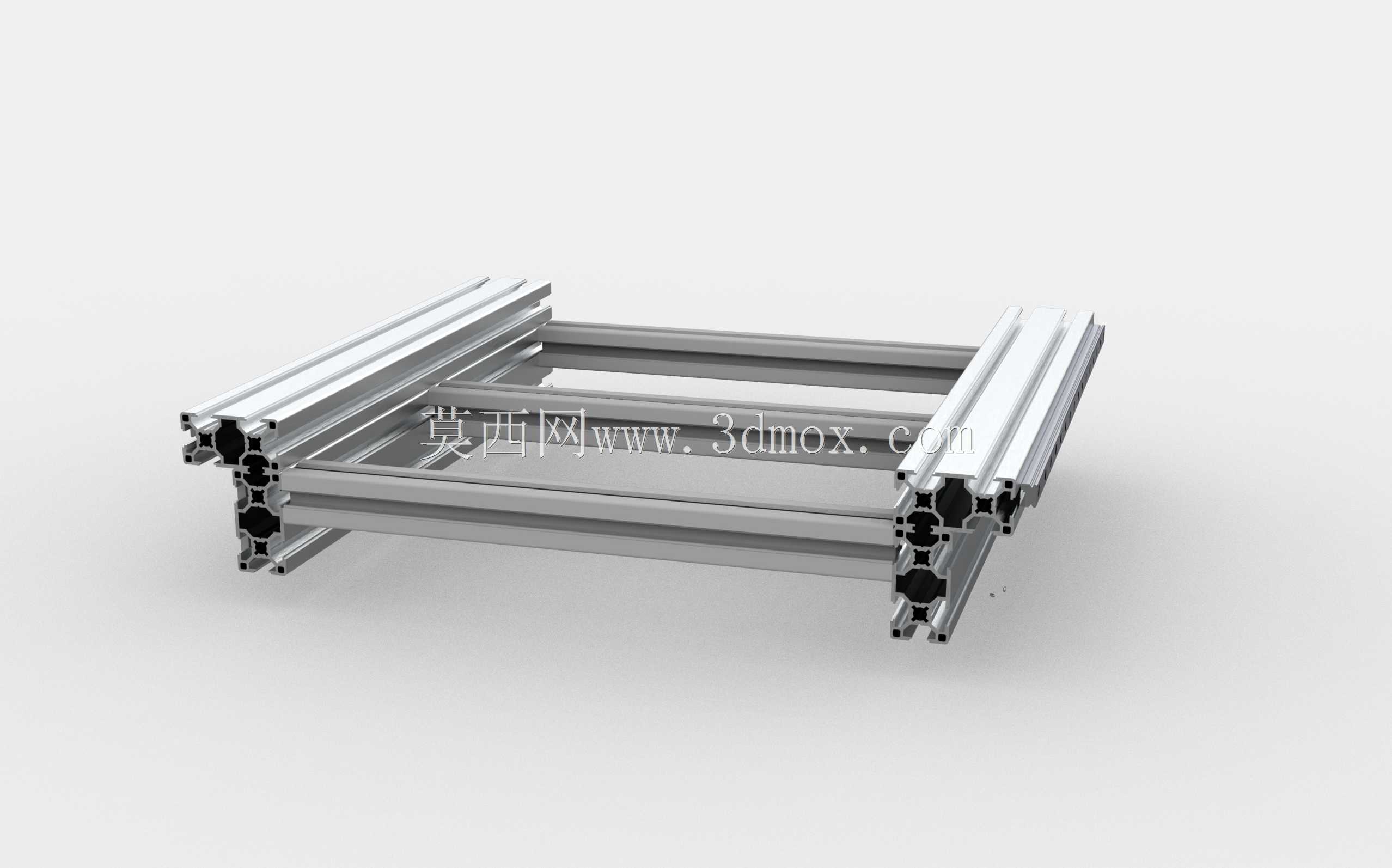

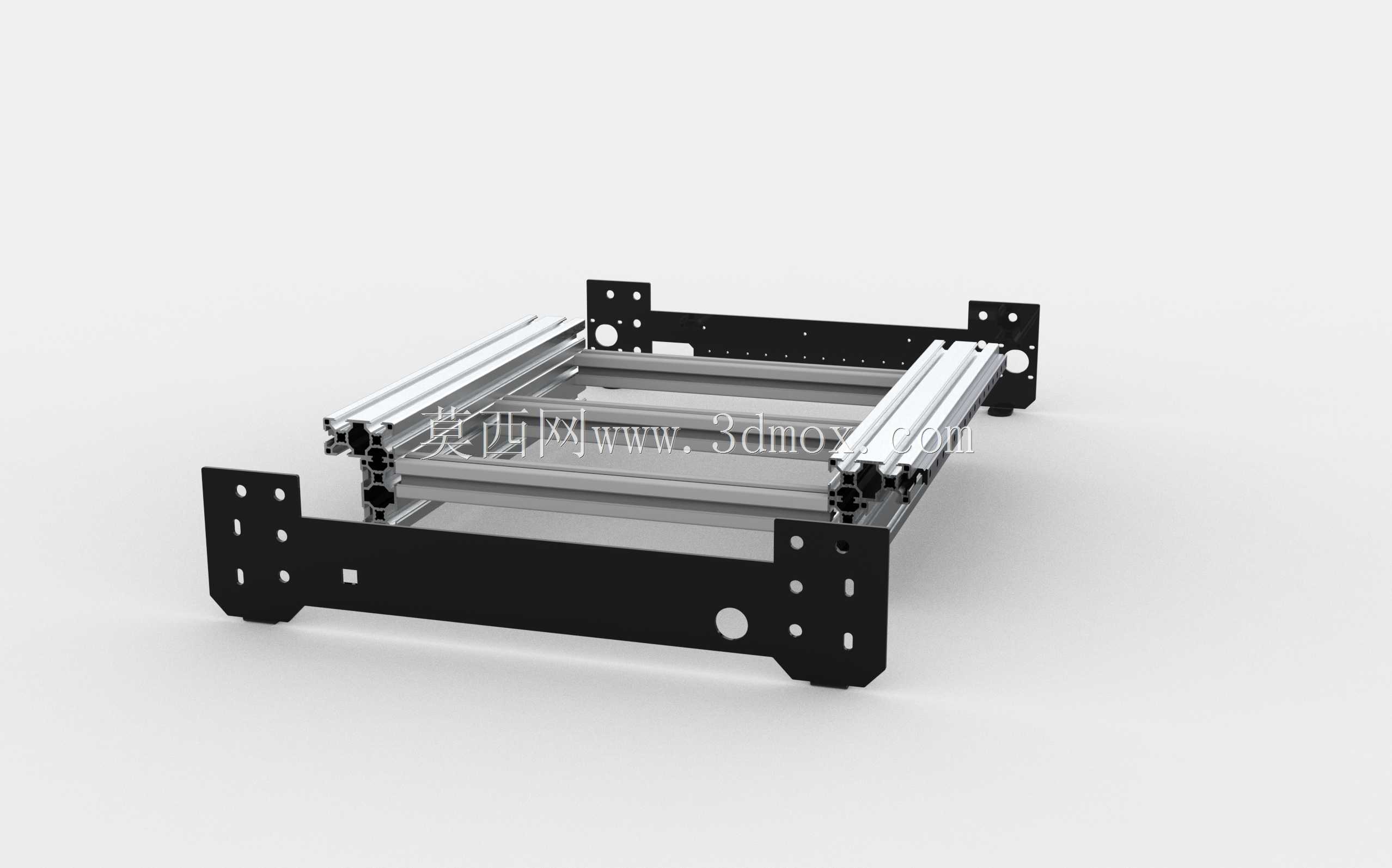

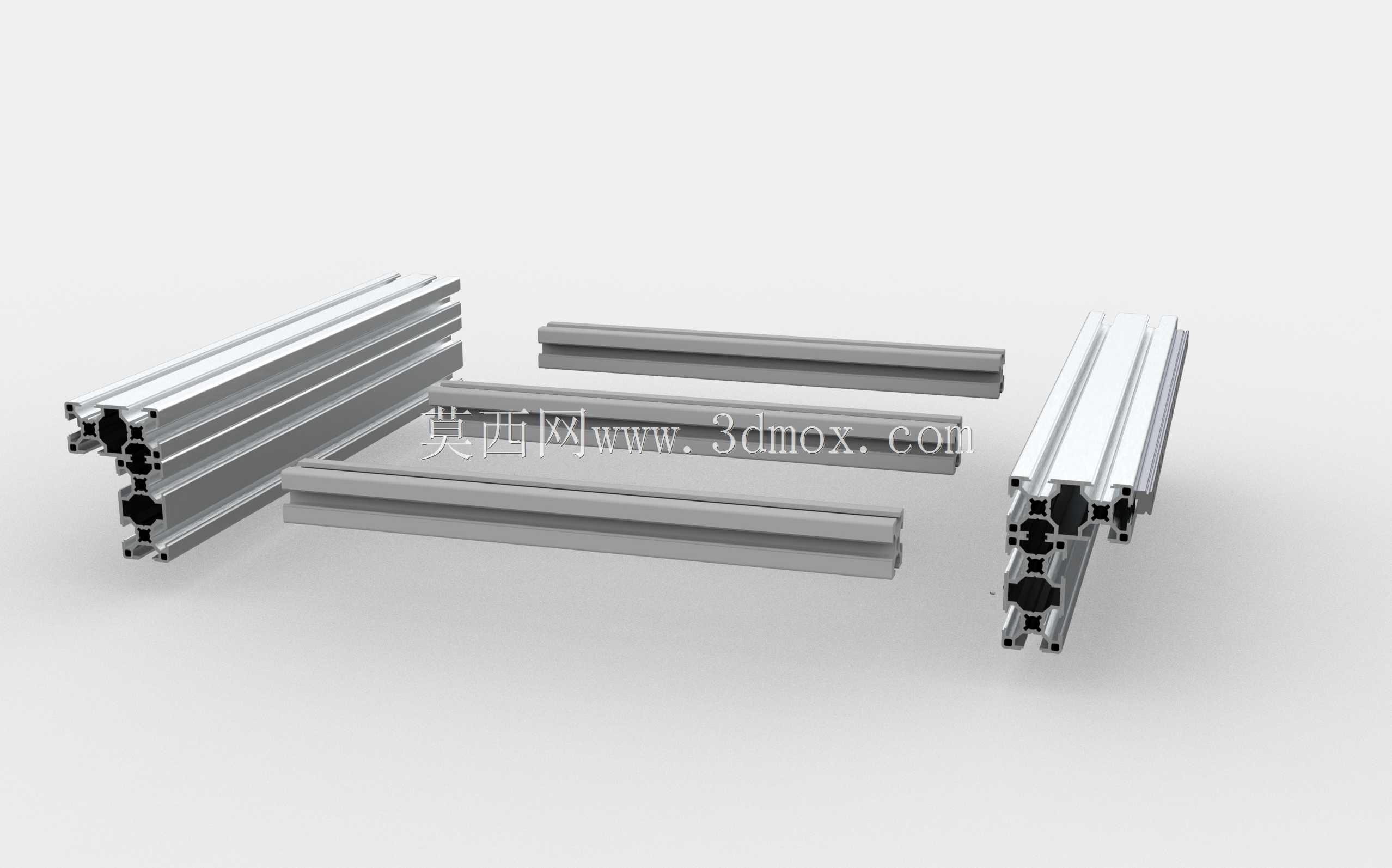

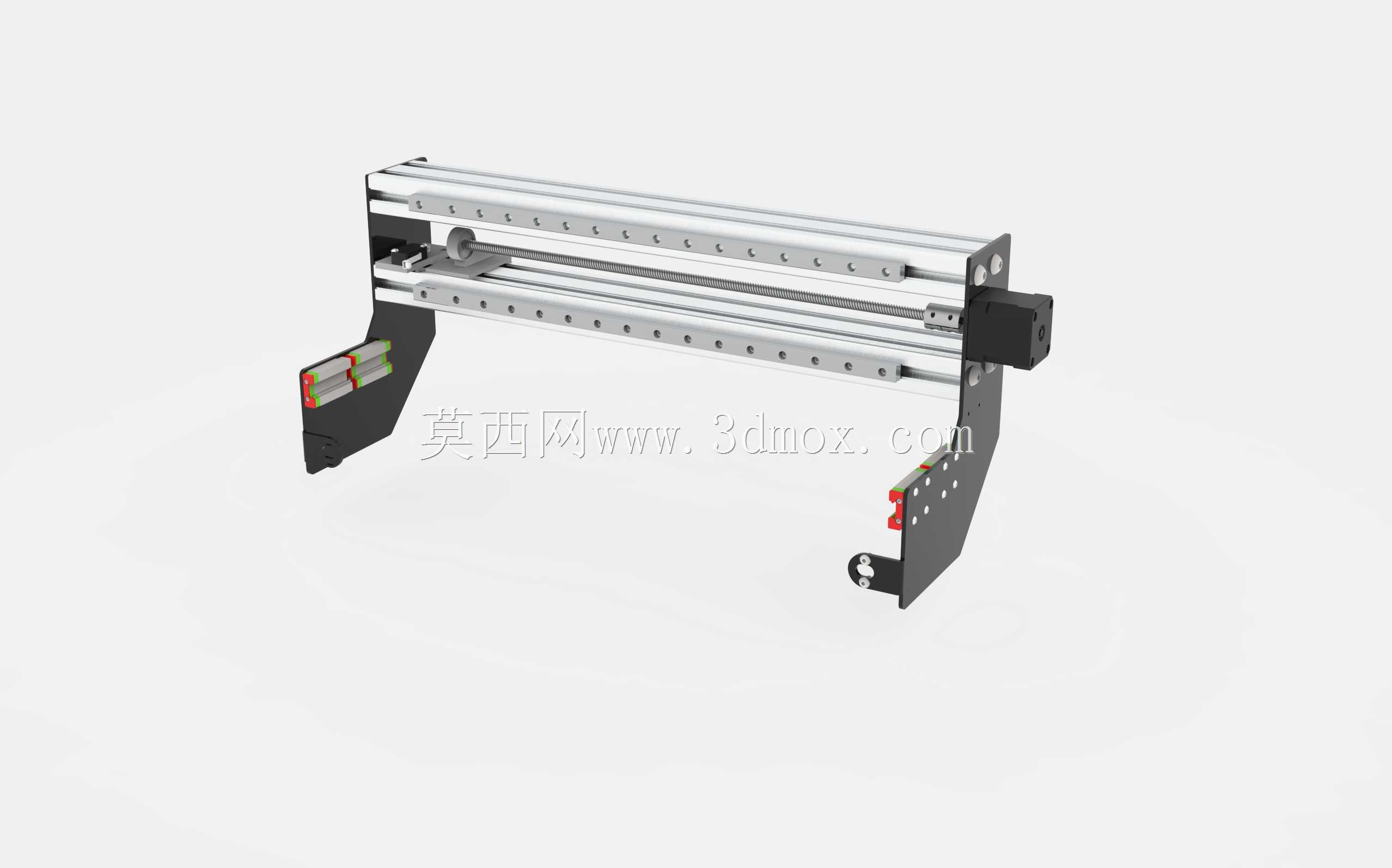

　　铣透轮廓时不会损伤主轴和刀具，用户在垫板磨损后可以快速自行更换，维护成本极低。X轴横梁采用铝合金型材拼接结构，在保证结构刚性的前提下控制了整机重量，横梁与两侧Y轴滑座的连接位置设计了可调节的锁紧结构，用户在长期使用出现精度偏差时，可以通过调节锁紧螺丝重新校准横梁的垂直度，无需返厂即可完成日常精度维护。设备的电气驱动部分全部集成在底座内部的腔体中，外部没有裸露的驱动线路，既避免了加工过程中产生的切屑、粉尘落入电气部件造成短路，也让整机外观更整洁，减少了桌面设备的线路杂乱问题。底座侧面预留的急停按钮位置操作顺手，在出现加工异常、撞刀风险时可以快速切断设备动力，避免刀具、主轴损坏。在实际使用场景中，用户完成PCB线路文件的刀路生成后，只需将覆铜板通过双面胶或者简易压块固定在工作台垫板上，完成对刀操作即可启动加工流程，整个加工过程无需人工值守，设备可按照预设刀路自动完成换点钻孔、线路雕刻、轮廓切割的全流程，相比传统手工制作PCB的热转印、腐蚀流程，加工精度更高，流程更简化，也不会产生化学腐蚀废液，更符合实验室场景的安全使用要求。设备的运动行程设计做了硬限位保护，在X、Y、Z三个轴的行程两端都设置了物理限位挡块，即使控制系统出现误操作，运动滑台也不会超出行程范围造成传动部件损坏，对非专业机加工背景的电子研发人员更友好，降低了设备的误操作损坏概率。
