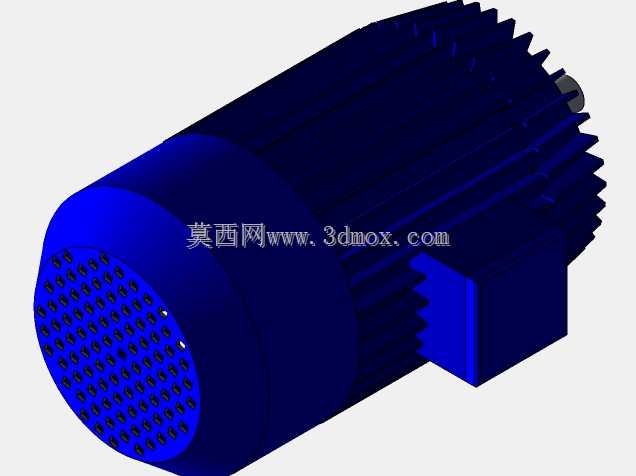

带散热筋结构的车用驱动电动机三维结构

　　这款驱动电机的三维结构设计，首先围绕车用驱动场景的安装边界做了适配，机座外侧的轴向散热筋并非均匀排布，靠近接线盒一侧的筋条高度做了递减处理，预留出车载布线时线缆弯折的操作空间，避免安装时线缆与散热结构发生硬干涉。从实际应用场景来看，这类电机既可以适配低速电动车辆的主驱动单元，也可作为工业输送线、小型自动化设备的动力输出部件，不同场景下的安装孔位在建模时做了通用化处理，底脚的安装孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低配套机架的加工精度要求。

　　设计思路上优先考虑了运行时的热管理需求，电机非输出端的端盖采用密集冲孔网罩结构，网孔的排布避开了内部轴承的安装位置，既保证内部散热风路的通畅，又能阻挡外部大尺寸杂物进入电机腔室，同时网罩的冲孔边缘做了倒钝处理，避免装配时划伤操作人员。输出端的轴伸长度做了标准化适配，可直接匹配标准规格的联轴器、带轮等传动部件，不需要额外做轴头改制。接线盒的位置设置在机座侧方居中位置，盒体的安装面与机座散热筋的顶面齐平，既保证接线操作时的手部操作空间，也不会额外增加电机的整体安装宽度，适配车载场景下紧凑的安装舱室尺寸。

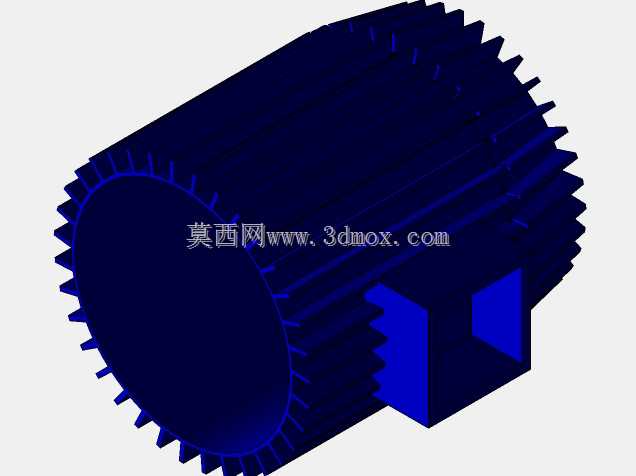

　　从结构细节来看，机座的散热筋采用等壁厚设计，建模时筋条与机座主体做了一体化布尔运算，不存在结构缝隙，避免实际生产时出现应力集中的问题。端盖与机座的配合止口做了定位凸台设计，装配时可直接卡入定位，不需要反复调整同轴度，能有效降低装配环节的工时消耗。电机整体的外形轮廓做了圆角过渡处理，所有外露的棱边都保留了R2-R3的圆角，既避免搬运安装时的磕碰伤，也能减少运行时的风阻噪音。

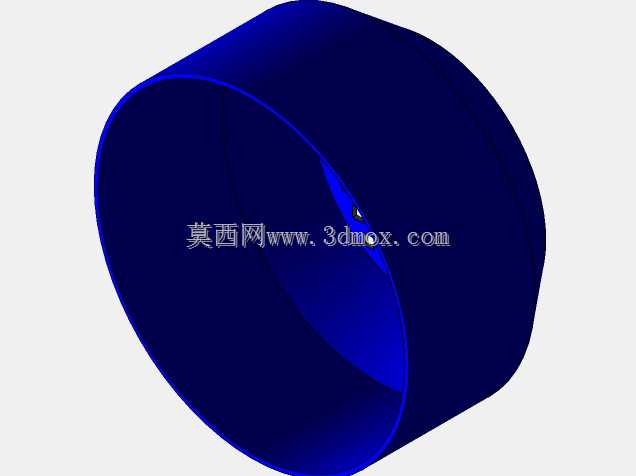

　　在安装边界的考量上，建模时预留了底脚安装、法兰安装两种结构的切换空间，底脚的安装面做了0.2mm的平面度冗余设计，即使配套安装面存在轻微的平面度误差，也能通过紧固件的锁紧实现稳定贴合，不会出现安装后电机轴与传动部件不同心的问题。接线盒内部预留了三个接线柱的安装空间，同时预留了接地端子的安装位，符合电气安装的安全规范。电机尾部的风罩结构与机座采用卡扣加螺栓的双重固定方式，日常维护时拆卸风罩清理内部积尘不需要完全拆除所有紧固件，提升维护效率。

　　从功能特性来看，这款电机的结构设计兼顾了连续运行的散热需求与紧凑安装的空间要求，散热筋的排布方向顺着电机运行时的内部风路走向，能快速将定子绕组产生的热量传导到机座表面，通过空气对流带走热量，避免长时间高负载运行时出现绕组过热的问题。轴伸处的密封槽位预留了标准油封的安装空间，可根据使用场景选择不同防护等级的油封，适配多粉尘、轻微溅水的工业应用场景。整体结构没有多余的装饰性设计，所有结构特征都服务于安装、散热、传动、维护的实际工程需求，建模时的所有配合尺寸都遵循通用机械设计标准，可直接用于工程出图、样机试制或者设备选型时的装配干涉校验。
