电动汽车驱动用三相异步电动机结构设计

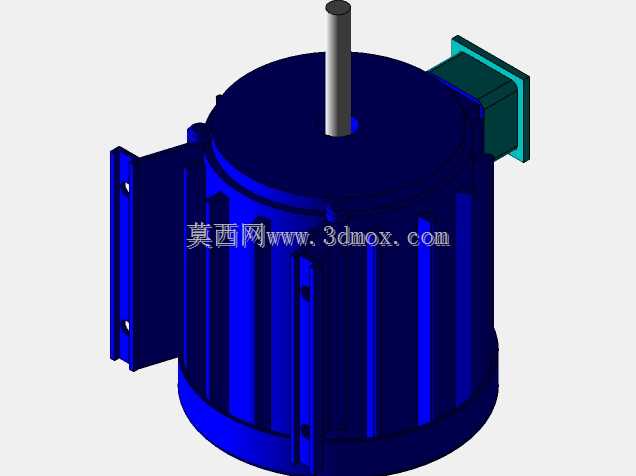

　　这款电机的三维结构设计，核心面向低速电动车辆的动力输出场景，可适配场地作业电动车、短途代步电动车的动力总成布置需求，在实际装车场景中，承担电能向机械能转换的核心功能，为车辆行驶提供持续的扭矩输出，同时可匹配不同减速比的后桥传动结构，满足不同载重、不同行驶速度的工况要求。从结构设计逻辑来看，整机采用全封闭机壳结构，机壳外壁设置均匀分布的轴向散热筋，在车辆行驶过程中可借助迎面气流完成自然风冷散热，无需额外加装独立散热风扇，既降低了整机自重，也减少了高速运转时的风噪与额外功率损耗，适配电动车对能耗控制的严苛要求。安装结构上，机身两侧设置对称的卧式安装脚座，脚座上预留贯通的安装螺栓孔，可直接通过螺栓固定在车辆底盘的电机安装支架上，

　　安装脚座与机壳为一体化铸造成型，保证安装定位的刚性，避免车辆行驶过程中因颠簸振动出现连接松动的问题；动力输出端采用方形法兰端盖结构，法兰端面设置定位止口，可与减速箱的输入端精准定位配合，保证输出轴与减速箱输入轴的同轴度，减少传动过程中的径向跳动，延长轴承与传动齿轮的使用寿命。输出轴采用标准圆柱形轴伸设计，轴端预留键槽，可通过平键与传动部件实现扭矩传递，轴伸的长度与直径尺寸匹配常规电动车减速箱的输入接口尺寸，无需额外加工转接结构即可完成装配，降低整车装配的工艺复杂度。端盖部分采用分体式设计，前后端盖通过螺栓与机壳两端的止口定位连接，端盖内部预留轴承安装位，可适配深沟球轴承的压装需求，轴承位的尺寸公差按照IT7级精度设计，

　　保证轴承运转时的径向游隙处于合理区间，既避免过紧导致的轴承发热抱死，也防止过松出现的轴窜动问题。接线盒设置在机壳的侧上方位置，采用方形盒体结构，与机壳通过螺栓连接，接线盒内部预留接线端子安装位，可方便三相电源线的接入与固定，接线盒的出线方向可根据整车布线需求调整安装角度，适配不同车型的线束走向布置，避免线束出现过度弯折导致的绝缘层破损问题。在设计过程中，充分考虑了电动车底盘的安装边界限制，整机的径向尺寸控制在合理范围内，不会与底盘的悬挂部件、电池包结构出现干涉，轴向长度也适配常规电动车前舱或底盘中部的安装空间，可在不改动原有底盘结构的前提下完成替换安装。整机的重量分配经过优化，重心位于安装脚座的支撑面中心位置，

　　安装后不会出现偏载问题，可减少车辆行驶过程中电机自身振动对底盘的冲击。从实际使用的工况适配性来看，该电机结构可满足频繁启动、正反转切换的使用需求，机壳的铸造结构可抵御日常行驶过程中的泥水飞溅、碎石冲击，防护等级可达到IP54级别，适配户外复杂路况的使用环境，无需额外加装防护外罩即可正常使用。内部绕组的端部空间预留充足，可保证运转过程中的散热效率，避免长时间爬坡、重载工况下出现绕组过热烧毁的问题。在三维建模过程中，所有的安装孔位、配合止口、轴伸尺寸都严格按照机械设计公差要求进行参数化绘制，每个特征都保留了可编辑的建模参数，方便后续根据不同车型的需求调整功率、转速对应的结构尺寸，比如调整机壳长度适配不同铁芯叠厚，调整输出轴直径适配更大扭矩的传动需求，调整安装脚座的孔距适配不同底盘的安装支架尺寸。建模过程中也充分考虑了零部件的加工工艺性，机壳的散热筋厚度、拔模角度都符合铸造工艺的要求，不会出现壁厚不均导致的铸造缺陷，端盖的螺栓孔位置均匀分布，方便加工时的工装定位，输出轴的键槽位置、退刀槽尺寸都符合机加工的工艺规范，可直接将三维模型导出工程图用于生产加工，无需额外进行工艺性修正。
