双工位立式材料弯曲性能测试试验装置

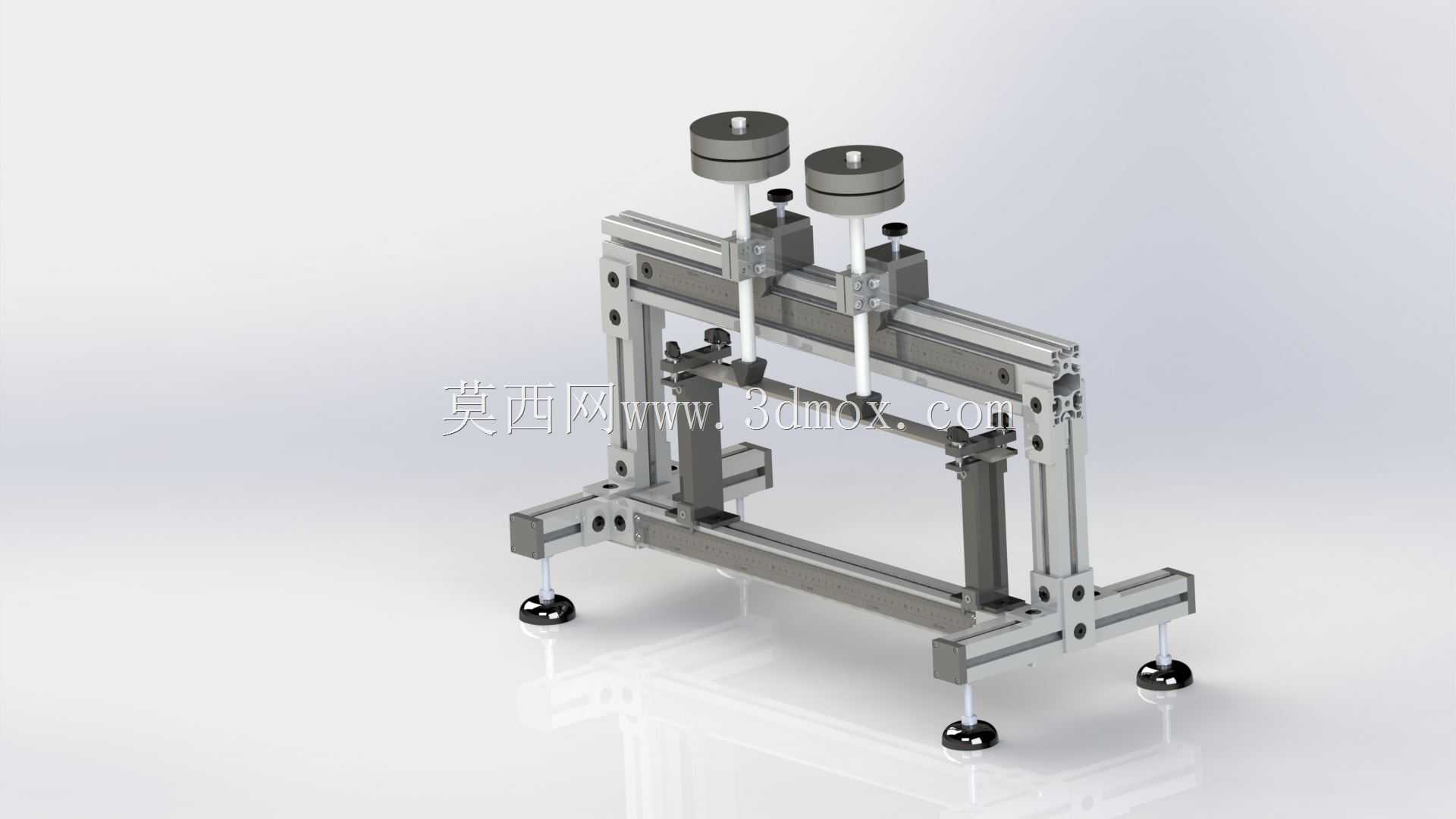

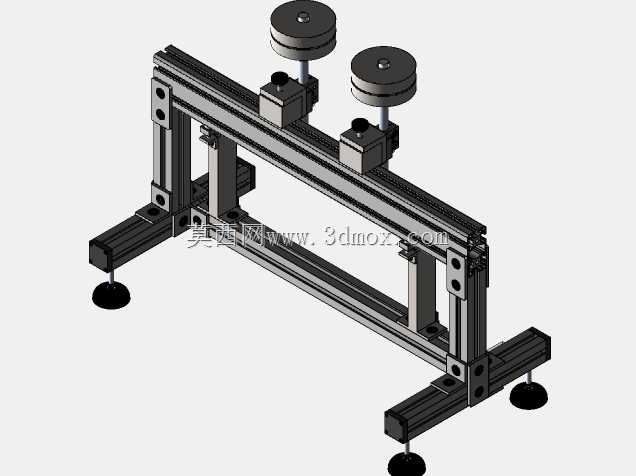

　　在材料力学性能检测实验室、金属材料加工质检环节、高分子材料研发试制场景中，这类双工位立式弯曲测试装置是获取材料抗弯强度、塑性变形能力、断裂挠度参数的核心工装载体，区别于大型万能试验机的复杂多工况适配设计，该装置聚焦纯弯曲加载场景做了定向结构优化，能够在小空间内完成两组试样的并行加载测试，适配小尺寸试样的快速抽检需求。从结构布局来看，整机采用铝型材搭建的框架式主体作为承载基础，底部配置四个可调式支撑脚杯，可在不平整的实验台面上完成水平度校准，避免加载过程中因台面倾斜产生附加侧向力影响测试精度，脚杯采用橡胶防滑底座，既可以抵消加载时的微小振动，也不会划伤实验操作台表面。上部加载单元采用双独立配重式加载结构，

　　每个工位配置独立的砝码安装座与竖直导向光轴，加载力通过砝码重力直接传递，无需额外的力传感器校准即可获得稳定的恒定加载力，这种设计大幅降低了设备的制造成本与维护难度，适合教学实验室、小型加工厂质检环节的常态化使用，导向光轴与直线轴承配合，保证加载压头始终沿竖直方向运动，不会出现偏载卡滞的问题。中部试样装夹区域采用可调式跨距支撑结构，两个支撑座可沿底部横梁的T型槽滑动调整间距，适配不同长度的试样测试需求，支撑座顶端采用圆弧过渡结构，避免支撑点处产生应力集中导致试样提前断裂，压头同样采用可更换式圆弧设计，可根据试样材质、测试标准更换不同曲率的压头，满足金属薄板、塑料样条、复合材料片材的不同测试要求。框架后侧设置了多组可调式限位挡块，

　　可根据试样的预期挠度设置加载行程上限，避免砝码过度下行撞击支撑结构造成设备损坏，同时也能在试样发生脆性断裂时阻挡飞溅的试样碎块，提升测试操作的安全性。从安装边界来看，整机宽度控制在600mm以内，深度不超过300mm，整体高度约700mm，不需要额外的地基固定，直接放置在标准实验台面上即可使用，对安装空间的要求极低，适合空间有限的小型实验室、车间质检工位布置。设计过程中重点考虑了操作便捷性，每个工位的加载杆都设置了快速锁紧手柄，装夹试样时可将加载杆抬升至最高位置锁定，放置好试样后松开锁紧手柄即可缓慢释放加载力，避免突然加载对试样造成冲击，影响测试结果的准确性。框架的铝型材连接部位均采用标准角件与螺栓紧固，没有采用焊接结构，

　　所有零部件都可快速拆卸更换，后期如果需要拓展测试功能，比如加装位移传感器记录挠度变化、加装力值传感器实时采集加载力曲线，都可以直接在型材槽内安装固定支架，不需要对主体结构做二次加工。两个测试工位相互独立，既可以同时测试两组相同试样获取平行测试数据，也可以分别设置不同的跨距、加载力，同步完成不同参数的对比测试，大幅提升小批量试样的测试效率。在实际使用场景中，这类装置常被用于钣金加工车间的来料硬度与塑性抽检、塑料制品厂的原料抗弯性能验证、职业院校力学实验室的教学演示实验，相比大型万能试验机，它的操作门槛更低，不需要复杂的软件设置与设备校准，普通质检人员经过简单培训即可独立完成测试操作，且设备故障率极低，日常仅需要定期给导向光轴涂抹少量润滑脂即可维持正常运行，不需要专业的售后维护。结构设计上充分考虑了不同测试标准的适配性，支撑跨距的调整范围覆盖了常见的金属弯曲试验、塑料弯曲试验标准要求，压头的安装接口采用通用规格，可直接采购标准配件更换，不需要定制加工，降低了后期的使用成本。整机的重心经过优化设计，所有配重加载单元都布置在框架的中心线上，即使满载荷加载也不会出现倾翻风险，不需要额外的固定结构，设备移动也非常方便，可根据测试需求在不同车间、实验室之间转移使用。
