汽车拆解作业用轴类工装组件结构设计

　　在汽车后市场的拆解维修、报废车辆资源化回收作业场景中，这类轴类工装组件是作业环节里适配特定工位拆装需求的核心辅具，区别于通用拆装工具，它的结构完全围绕汽车对应连接部位的拆卸受力需求设计，避免暴力拆解对可复用零部件造成不可逆损伤。从实际作业用途来看，该组件主要用于汽车底盘、传动系统连接部位的衬套、销轴类零件的顶出与分离作业，在报废汽车拆解线的工位上，这类工装可以直接适配对应规格的连接轴，无需反复打磨、垫衬临时垫块，大幅降低拆解作业的辅助工时，同时在车辆维修环节，针对过盈配合的连接部位，该组件的同轴度设计可以保证拆卸过程中受力沿轴向均匀传递，不会出现偏载导致的轴颈拉伤、连接座孔变形问题。

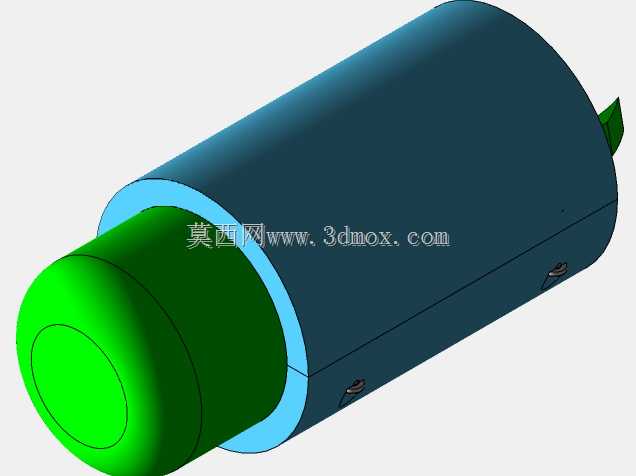

　　从功能特性上看，该组件采用阶梯轴式的主体结构，大直径段作为受力承载基体，小直径段作为定位插入端，插入端的外径与待拆卸零件的内孔尺寸做间隙配合设计，配合公差控制在H8/f7区间，既保证插入时的顺畅性，又避免间隙过大导致的受力偏斜；主体外侧的环形台阶面作为拆卸时的受力支撑面，表面做了淬硬处理，硬度达到HRC45-50，能够承受液压顶推或者锤击作业时的局部压应力，不会出现台阶面塌陷、卷边的问题；组件尾部设置的小型凸耳结构，用于连接防坠安全绳，在高空底盘拆解作业时可以防止工装脱落造成安全隐患，侧面的两个沉头孔用于安装防滑定位销，当工装插入待拆卸部位后，定位销可以卡入对应轴的卡槽内，避免顶推过程中工装滑脱。

　　设计思路上，该组件完全围绕汽车拆解作业的实际工况做适配，首先摒弃了通用拆卸工具的多规格调节结构，因为固定工位的拆解作业面对的是同系列车型的特定连接部位，固定尺寸的结构相比可调结构拥有更高的结构强度，同时减少了调节环节的操作时间；主体的圆柱度公差控制在0.02mm以内，保证顶推过程中工装不会出现卡滞，外表面做了发黑防锈处理，适配拆解车间多油污、多锈蚀介质的作业环境，不需要频繁做防锈维护；不同直径段的过渡位置采用圆角过渡，避免应力集中导致的组件断裂，圆角半径根据轴径差做匹配设计，保证过渡位置的应力水平低于材料许用应力的70%。

　　从外形尺寸与安装边界来看，该组件的总长度适配常规汽车底盘连接部位的拆卸空间，大直径段的外径小于对应部位座孔的避让间隙，保证工装可以完全伸入作业空间内，不会与周边的悬架、管路部件发生干涉；小直径段的插入深度匹配待拆卸销轴的露出长度，既保证足够的定位接触长度，又不会因为插入过深顶到对面的结构件；组件的整体重量控制在单人可手持操作的范围内，不需要额外的吊装辅助，适合拆解线工位上的频繁取放操作；安装使用时，只需要将小直径端对准待拆卸的轴孔，推入到位后将定位销卡入卡槽，即可连接液压顶具或者直接施加锤击力完成拆卸作业，作业完成后拔出定位销即可取下工装，整个操作流程不需要额外的辅助夹具，适配拆解作业快节奏的工位需求。

　　在实际应用中，这类工装的结构细节还考虑了作业时的容错空间，比如定位端的端面做了15度的导入倒角，即使作业时工装与孔位存在小角度的偏斜，也可以顺着倒角顺利插入，不需要反复调整对位；受力端面的平面度控制在0.01mm以内，保证顶推时的受力均匀，不会出现局部应力过大导致的工装或者待拆零件损坏；组件的材质选用40Cr调质钢，兼顾强度与韧性，即使承受瞬间的冲击载荷也不会出现脆断问题，适合拆解车间复杂的作业工况。
