法兰连接手动截止式工业控制阀

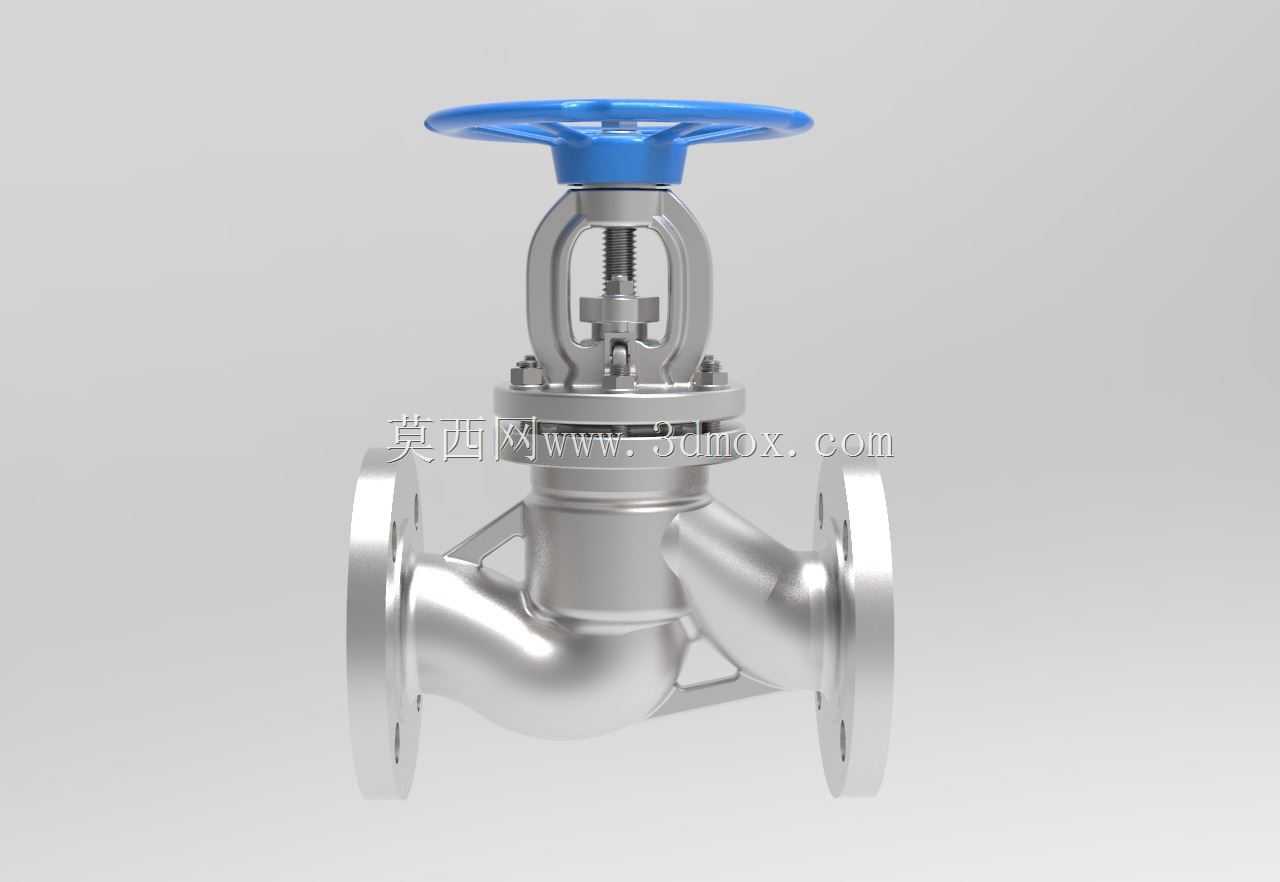

　　这款手动法兰截止阀是工业流体输送系统里的常用控制部件，日常在化工、市政供水、热力管网、常规工业制程的管路上都能见到它的身影，核心作用是对管路内的流体做截断控制，不适合做长期节流调节使用，因为半开状态下阀瓣受介质冲蚀磨损速率会明显提升，影响密封面使用寿命。从结构设计来看，它采用的是直通式流道布局，介质从阀体一侧法兰进入，绕过阀座区域从另一侧法兰流出，流道的S形走向虽然会带来一定的流阻损失，但能让阀瓣与阀座的密封面受力更均匀，截断状态下的密封可靠性比同压力等级的闸阀更稳定，适合对截断密封性要求较高、不需要频繁启闭的管路节点。阀体部分采用对称式铸造结构，两侧的法兰连接端是按照通用管路法兰标准设计的，安装时只需要匹配对应压力等级、

　　对应公称通径的管路法兰，搭配密封垫片后穿入螺栓紧固即可完成安装，安装时要注意阀体上标注的介质流向箭头，必须和管路内介质流动方向保持一致，否则会大幅提升启闭力矩，甚至导致密封面内漏。顶部的蓝色手轮是操作部件，采用轮辐式结构，操作人员不需要额外加力杆，只需要徒手转动手轮就能带动阀杆做升降运动，阀杆采用明杆设计，操作人员可以直接通过阀杆露出的高度判断阀门当前的启闭状态，避免误操作。阀杆和阀盖之间的密封采用填料函结构，常规工况下用柔性石墨填料就能满足密封要求，长期使用出现外漏时只需要均匀拧紧填料压盖的螺栓就能消除泄漏，不需要拆解阀门主体，现场维护难度很低。阀瓣和阀座的密封面采用堆焊硬质合金的工艺处理，抗冲蚀、抗擦伤性能优异，在常规水、蒸汽、

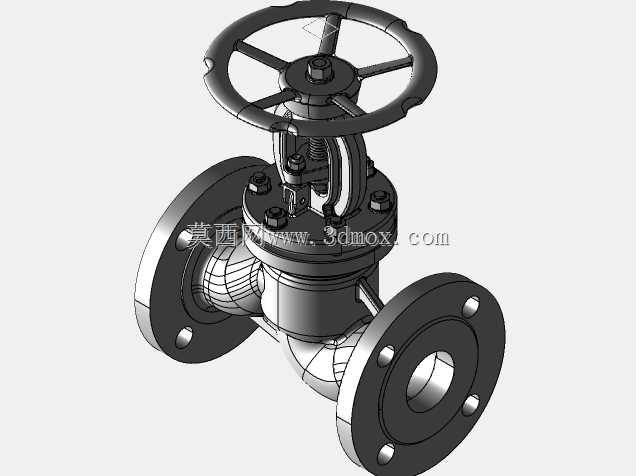

　　非腐蚀性油品的工况下，正常启闭的使用寿命能达到上万次。从安装边界来看，这款阀门的手轮顶部到阀体底部的高度、两侧法兰端面的间距都符合同通径截止阀的通用安装尺寸，不需要在管路上预留额外的特殊安装空间，手轮操作侧预留出足够的操作空间即可，不需要额外设置操作平台，日常巡检时只需要观察阀杆升降是否顺畅、填料函位置有没有外漏、法兰连接位置有没有渗漏就能判断运行状态。设计这款模型的时候，重点还原了法兰螺栓孔的分布位置、阀杆梯形螺纹的传动结构、手轮的防滑轮缘、阀体上的加强筋布局，这些细节都是实际做管路布局设计、设备装配干涉检查时需要重点核对的部分，尤其是阀体中法兰和两侧连接法兰的厚度、螺栓孔中心距尺寸，直接影响现场安装时能不能和现有管路匹配，

　　阀盖和阀体连接的螺栓分布位置也做了精准还原，方便设计人员做阀门周边的管路支吊架布局时，预留出足够的螺栓拆装空间。在实际选型应用中，这款阀门适合安装在管路的设备进出口端、管网分支节点、需要定期截断检修的管段上，因为它的密封性能可靠，启闭过程中阀瓣和阀座之间没有相对滑动摩擦，密封面不容易被介质中的杂质划伤，相比闸阀更适合在介质带有少量固体颗粒的工况下使用，不过要注意它的流阻比闸阀高，不能用在对管路压力损失要求特别严苛的长距离输送主管线上。另外手轮的操作方向是标准的顺时针关闭、逆时针开启，符合通用工业阀门的操作习惯，现场操作人员不需要额外培训就能正确操作，避免因为操作方向不统一导致的误操作事故。模型里还还原了阀体和阀盖之间的密封垫片位置、阀瓣和阀杆的连接结构，这些细节在做阀门拆解维修模拟、装配工艺演示的时候都能用到，不需要再额外做结构简化。
