工作室功能区布局安装平面设计方案

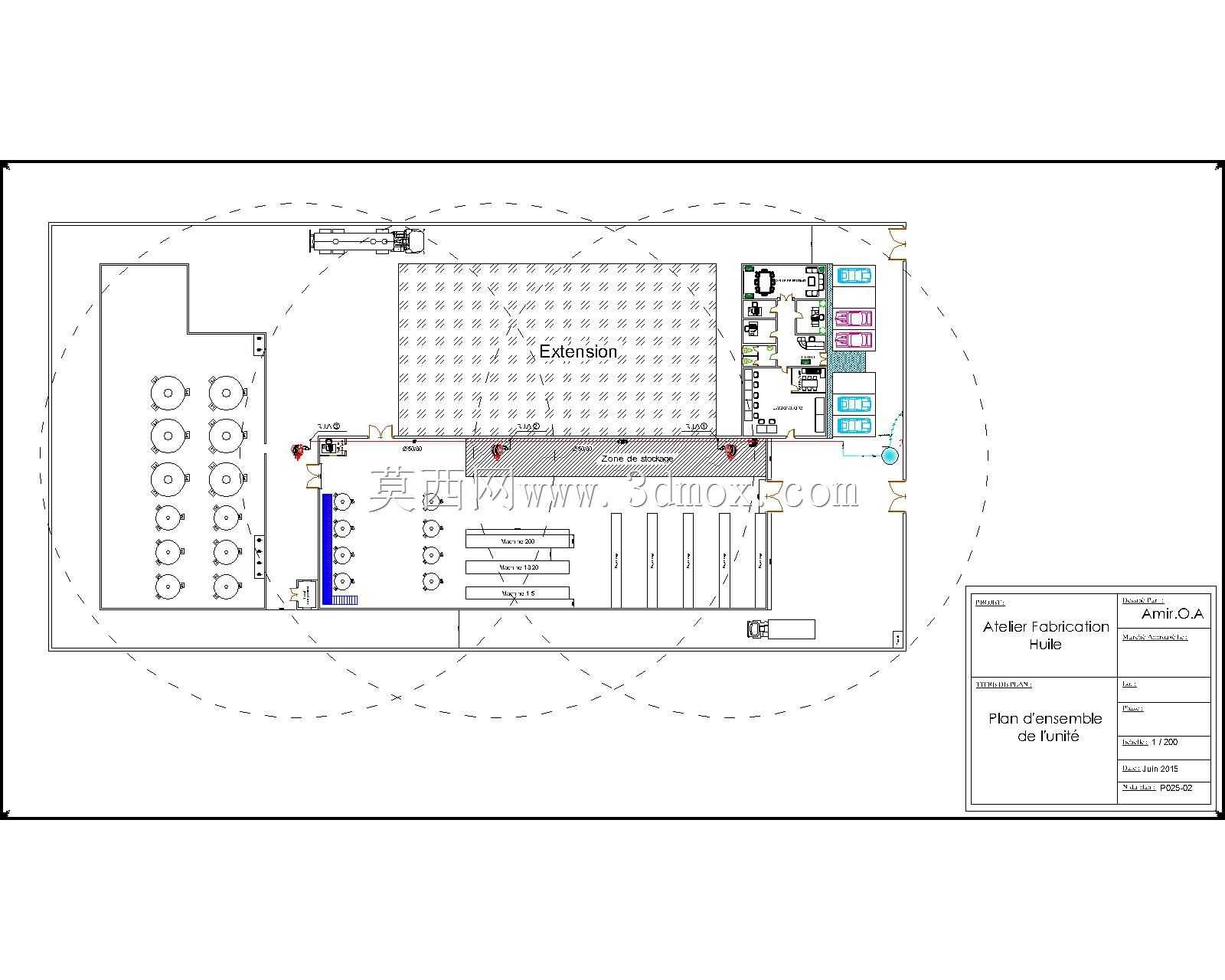

　　这套平面布局方案针对小型加工类工作室的实际生产需求设计，核心围绕作业动线优化、设备安装边界预留、功能区互不干扰三个核心维度展开，所有尺寸标注均以现场实测的建筑立柱、墙体边界为基准，避免后期安装出现设备无法进场、动线交叉拥堵的问题。从布局逻辑来看，方案将重型加工工位集中布置在左侧区域，该区域紧邻建筑承重墙体，地面预留了设备安装的地脚螺栓点位，每台加工设备的操作侧预留了不小于1.2米的操作与物料周转空间，设备后侧预留了0.8米的管线敷设与检修通道，所有加工工位的电力接口、压缩空气接口均沿墙体侧的桥架统一排布，避免管线横穿作业通道带来的安全隐患。中间区域为组装与检测工位，采用长条式工作台排布，工作台之间的通道宽度设置为1.5米，

　　满足小型物料周转车双向通行的需求，该区域上方预留了照明灯具、工具挂板的安装点位，同时在工作台侧方设置了物料暂存区，用于存放待组装的零部件与检测合格的半成品，减少作业人员往返取料的动线长度。右侧区域为办公与辅助功能区，通过轻质隔墙与生产区做物理分隔，既避免生产噪音对办公区域的干扰，也将卫生间、储物间、休息区等辅助功能集中布置，减少辅助空间对生产区域的面积占用。方案中特意标注了扩展区域的预留边界，该区域地面做了承重强化处理，可根据后续产能提升需求新增加工设备或者组装工位，扩展区域的电力、压缩空气主管线已经在前期布局中预留接口，后期新增设备时无需重新开挖地面敷设主管道，仅需从预留接口接驳支管即可，大幅降低后期改造的施工成本与周期。

　　所有通道的转弯处均做了圆角处理，满足物料周转车的转弯半径需求，避免转角处出现视线盲区或者物料磕碰墙体的问题。生产区的两个出入口分别对应物料进场通道与成品出库通道，实现 raw material 与成品的动线分离，避免进出物料时出现通道拥堵。在管线规划层面，方案将电力桥架、压缩空气管道、通风管道分层布置在通道上方，不同管线之间预留了足够的检修间距，所有管线的走向均沿建筑结构梁排布，避免占用有效作业空间。针对加工工位的除尘需求，方案在每个重型加工工位侧方预留了除尘管道的接口位置，后期可直接接驳工位除尘设备，无需重新调整布局。办公区域与生产区之间的隔墙上设置了观察窗，方便管理人员随时查看生产区的作业状态，

　　同时隔墙上的通行门设置在靠近主通道的位置，减少办公人员进出生产区的绕行距离。储物间的位置紧邻物料进场口，incoming 物料可直接就近存入储物间或者物料暂存区，减少物料搬运距离。休息区设置在远离加工工位的角落位置，同时靠近卫生间与饮水点，为作业人员提供相对安静的休息空间。整个布局的尺寸标注均考虑了建筑墙体的抹灰层厚度、地面铺装厚度，所有设备的安装点位均避开了建筑的沉降缝与管线井位置，确保后期设备安装时不会与建筑原有结构产生冲突。针对不同设备的重量差异，方案对各个区域的地面承重做了明确标注，重型设备区域地面承重满足每平方米5吨的载荷要求，组装区域地面承重满足每平方米2吨的载荷要求，办公区域地面承重满足每平方米0.5吨的载荷要求，避免后期设备进场后出现地面沉降的问题。通道上方的照明灯具均采用防眩光设计，安装高度距离地面2.8米，确保作业面的照度满足加工与组装的作业需求，同时避免灯光直射作业人员眼睛产生视觉疲劳。
