铝型材框架辊筒物料输送台结构

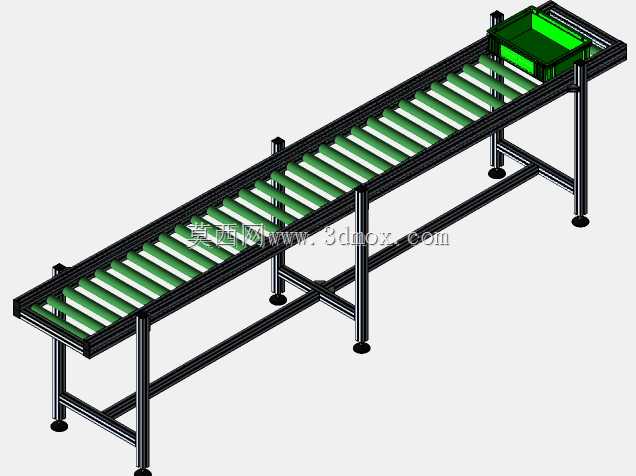

　　这款辊式输送结构采用工业铝型材作为主体框架基材，在车间产线布局中，这类设备常被布置在装配工位之间、质检段与包装段的衔接位置，也可作为加工设备上下料的辅助接驳台，用来承载带底部支撑的周转箱、工装托盘或者规整的块状工件，依靠辊筒的滚动特性降低物料推移的阻力，减少人工搬运输送的劳动强度，相比皮带输送结构，它更适配有轻微油污、金属切屑掉落的生产场景，辊筒间隙不会积存细碎杂物，日常维护仅需定期检查辊筒转动灵活性即可，不需要像皮带结构那样定期调整张紧度、清理皮带背面的附着杂物。从结构设计逻辑来看，整体框架采用标准欧标铝型材拼接，所有连接位置采用内置角件或者T型螺栓锁紧，不需要焊接作业，组装完成后如果后续产线调整需要变更长度、高度，

　　只需要拆解对应位置的紧固件更换型材段就能完成改造，适配柔性产线的快速迭代需求。支腿部分采用同系列铝型材制作，底部配置可调脚杯，安装时可以根据地面平整度单独调整每个支腿的高度，保证整个输送台的辊筒面处于水平状态，避免放置在台面上的物料因为台面倾斜出现自主滑移的问题，支腿之间加装横向的型材连接杆，提升整体框架的抗扭刚度，避免推移较重物料时框架出现侧向晃动。辊筒部分采用两端带轴承的无动力辊道结构，每根辊筒平行等距安装在两侧的型材横梁上，辊筒间距根据常见周转箱的底部尺寸设定，保证最小规格的周转箱放置时至少有三根辊筒同时接触支撑，避免箱体卡入辊筒间隙。输送台末端设置了固定挡块，用来限制物料的滑移终点位置，避免物料从台体端部滑落，

　　挡块采用绿色硬质塑胶材质制作，和金属物料或者周转箱接触时不会产生磕碰划伤，也能缓冲物料滑移到端部的冲击力。从安装边界尺寸来看，这类输送台的常规宽度适配市面上主流的400mm、600mm宽度标准周转箱，整体高度通常设置在750mm到850mm区间，匹配站立作业的人工操作高度，长度可以根据工位间距灵活调整，单段台体长度一般不超过6米，过长的台体需要在中间位置增加支腿，避免横梁因为长期承重出现下挠变形。设计时需要注意辊筒上表面的平面度公差，整段台体的辊筒高度差需要控制在1mm以内，否则推移物料时会出现卡顿、颠簸的问题，支腿脚杯的调节行程需要预留至少50mm的余量，适配不同地面的高度差，两侧横梁上可以预留T型槽的安装空间，

　　后续如果需要加装导向挡边、扫码支架、工位传感器等附件，可以直接利用型材槽位固定，不需要额外在型材上钻孔焊接。这类无动力辊道结构不需要配置驱动电机、传动链条等部件，整体制造成本低，故障率极低，在离散制造的装配车间、仓储分拣区域都有非常广泛的应用，建模时需要注意铝型材的截面参数符合行业通用标准，辊筒的安装孔位间距统一，方便加工时直接按照模型参数下料组装，不需要二次配做孔位，缩短设备的制造装配周期。
