防滑握柄扭花刃口手动螺丝刀结构设计

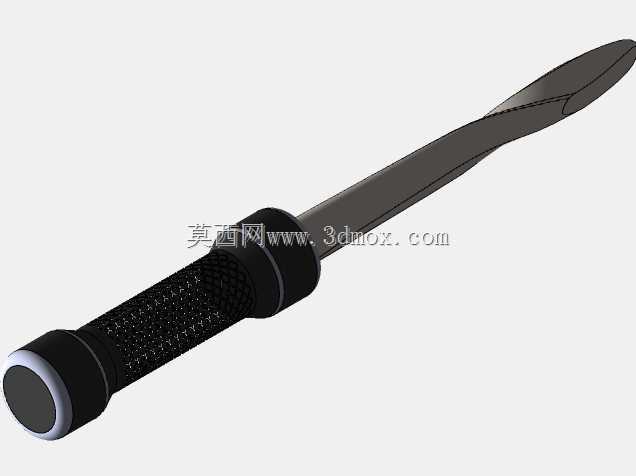

　　这款手动螺丝刀的设计，核心围绕一线装配、维修场景的实际使用痛点展开，没有多余的装饰性结构，每一处造型都对应实际操作的功能需求。先看应用场景，这类工具覆盖电子组装工位的小扭矩螺丝锁付、家用五金维修、设备日常维保等多个场景，针对不同操作力度的需求做了结构适配，比如握柄部分的网纹滚花结构，不是为了视觉效果做的纹理，而是考虑到操作人员戴防滑手套、或者手上沾有少量油污时，握持旋转不会出现打滑的情况，滚花的深度控制在0.4mm左右，既不会硌手，又能提供足够的静摩擦力，哪怕是施加较大的轴向顶紧力同时旋转，握柄和手掌之间也不会出现相对位移。刀杆部分做了扭花结构设计，很多人会误以为这是装饰，实际上这个结构有两个实际作用：一是提升刀杆的抗扭刚度，

　　同等直径的光杆和扭花杆对比，扭花结构的截面惯性矩更大，在承受峰值扭矩的时候，刀杆出现弯曲变形的阈值更高，不会因为突然施加较大扭矩就出现刀杆弯折的情况；二是在拧动深度较深的螺丝时，扭花结构可以带出安装孔内少量的金属碎屑、灰尘，避免碎屑卡在螺丝和孔壁之间，导致螺丝锁付不到位。批头部分做了一字型刃口，刃口的厚度做了渐变处理，靠近刀杆的位置厚度更大，端部刃口厚度更薄，这样的设计可以适配不同槽宽的一字螺丝，薄刃口可以卡入槽宽较窄的小螺丝槽内，厚的根部可以在拧动大扭矩螺丝时，避免刃口崩裂或者变形，刃口的两个侧面做了0.2mm的倒角，不会因为边缘过于锋利划伤螺丝槽的表面，也能减少批头卡入螺丝槽后的侧向间隙，拧动的时候不会出现滑牙的情况。握柄尾部做了圆形的平面设计，并且加了一圈银色的包边，这个结构是为了在需要施加轴向顶紧力的时候，操作人员可以用手掌顶住握柄尾部，平面结构可以让压力均匀分布在手掌上，不会因为尾部尖锐导致手掌压痛，尾部的包边采用硬质光滑材质，在顶紧的时候如果需要小幅度调整握姿，手掌和尾部之间可以顺畅滑动，不会卡滞。从安装边界和尺寸适配来看，整支螺丝刀的总长度控制在220mm左右，握柄直径30mm，这个尺寸刚好适合成年人单手握持，不需要双手操作就能完成大部分螺丝的锁付和拆卸，刀杆的直径是8mm，对应的一字批头端部宽度是6mm，可以覆盖M2到M6规格的一字螺丝使用需求，不需要频繁更换批头就能应对大部分日常维修和装配的场景。

　　握柄和刀杆的连接位置做了加厚的轴肩结构，这个位置是应力集中的高发区域，加厚轴肩可以分散刀杆传递过来的扭矩，避免长期使用后刀杆和握柄的连接位置出现松动、甚至断裂的情况，轴肩的圆角做了R2的过渡，没有尖锐的棱角，握持的时候手指碰到这个位置也不会被划伤。刀杆的表面做了哑光发黑处理，不是为了美观，而是这种表面处理可以提升刀杆的防锈能力，在潮湿的车间环境或者偶尔沾到水的情况下，不会轻易生锈，同时哑光表面不会反光，在光线较强的工位操作时，不会因为刀杆反光晃到操作人员的眼睛，影响操作精度。握柄的材质采用软硬复合设计，内层是硬质工程塑料提供足够的支撑刚度，外层是软质的防滑层，和网纹滚花结构配合，进一步提升握持的稳定性，软质层的厚度控制在2mm，

　　不会因为过软导致握持的时候出现明显的形变，影响扭矩传递的效率。批头的端部做了硬度强化处理，整体硬度达到HRC55-60，在拧动硬度较高的螺丝时，批头不会出现磨损、卷边的情况，延长工具的使用寿命，同时刀杆的芯部保持较好的韧性，不会因为硬度过高导致刀杆变脆，受到侧向冲击力的时候出现断裂。在实际使用的时候，这款螺丝刀的重心设计在握柄靠前三分之一的位置，握持的时候手感平衡，不会出现头重脚轻的情况，长时间连续操作也不容易出现手部疲劳，刀杆的扭花结构还能在拧动螺丝的时候，给操作人员提供直观的旋转进度反馈，通过扭花的转动节奏就能判断螺丝的锁付进度，不需要一直盯着螺丝头的位置，提升操作的效率。针对狭小空间的操作场景，刀杆的长度设计为120mm，可以伸入深度100mm以内的安装孔内操作，握柄的直径控制合理，不会被孔周边的结构卡住，哪怕是设备内部的螺丝，也能顺利伸进去完成操作，不需要额外拆卸周边的零部件。
