多辐条运动款乘用车铝合金轮辋结构设计

　　轮辋作为车轮总成的核心承载构件，直接决定了轮胎的安装定位精度与整车行走系统的可靠性，在乘用车、改装车、场地赛车等不同应用场景下，其结构设计的侧重点存在明显差异。日常通勤用乘用车的轮辋设计优先兼顾轻量化与抗冲击性能，需要覆盖铺装路面过减速带、轻度非铺装路面颠簸等常见工况的载荷要求；运动改装款轮辋则会在满足基础承载的前提下，优化辐条造型降低簧下质量，同时预留更大的刹车系统安装空间，适配多活塞卡钳与大尺寸刹车盘的升级需求；场地竞技用轮辋甚至会针对赛事规则做专项结构强化，承受急加速、紧急制动、高速过弯时的交变载荷冲击。

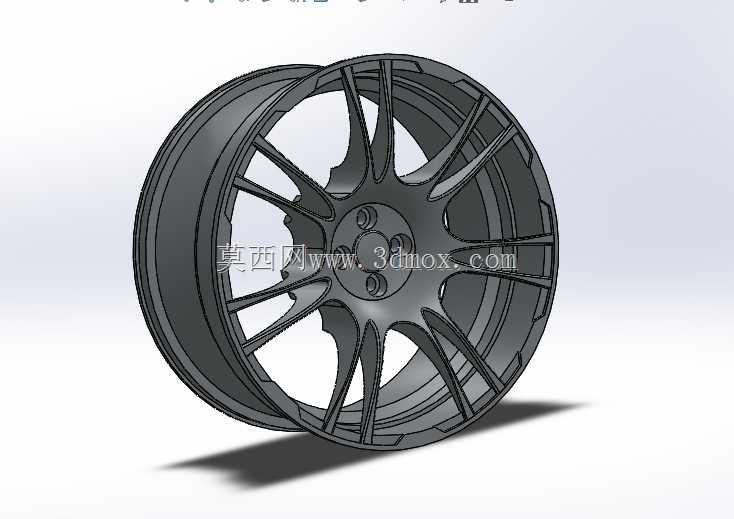

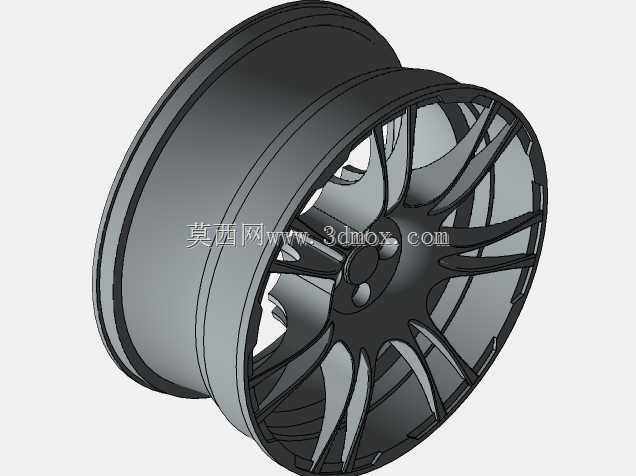

　　从功能特性来看，这款多辐条轮辋采用深槽式轮缘结构，轮缘处做了加厚翻边处理，既可以保证无内胎轮胎的胎圈卡合紧密度，避免高速行驶时轮胎脱圈的风险，又能在轮胎意外剐蹭路沿时优先承受冲击，保护胎侧结构不受损伤。辐条采用不等宽渐变式设计，靠近轮心安装座的位置截面厚度更大，向轮缘延伸的过程中逐步收窄，这种变截面设计可以在不额外增加整体重量的前提下，优化载荷传递路径，将路面冲击产生的应力均匀分散到整个轮辋本体，避免应力集中导致的辐条断裂问题。轮心位置的安装面加工有定位止口，与车桥轴头的配合公差控制在过渡配合区间，既可以保证安装时的同轴度，降低高速行驶的车轮抖动概率，又能让轮辋安装时的定位操作更便捷，不需要反复调整孔位对齐。PCD孔位采用等距圆周分布，孔位周边做了局部沉台强化，分散螺栓锁紧时的局部压应力，避免长期使用后孔位出现变形松旷。

　　设计过程中首先要明确安装边界约束，轮辋的偏距参数直接决定了车轮装车后的轮距变化与翼子板齐平度，偏距过小会导致车轮外凸，容易剐蹭翼子板内衬，偏距过大则会让车轮内收，可能与减震器、转向拉杆等悬挂部件产生运动干涉。轮辋的中心孔尺寸需要与对应车型的轴头直径完全匹配，若中心孔尺寸偏大，需要加装适配套环保证同轴度，否则高速行驶时很容易出现方向盘抖动的问题。气门嘴安装孔设置在轮辐之间的凹槽位置，既避开了辐条的应力集中区域，又能方便后续充气、胎压监测模块的安装维护，不会在平衡块粘贴时与气门嘴产生位置冲突。轮辋的内侧预留了平衡块的安装空间，适配粘贴式与卡扣式两种平衡块的安装需求，保证车轮动平衡校正的操作便利性。

　　在结构校核环节，需要重点模拟几种典型工况的载荷表现：垂直冲击工况下，模拟车辆以一定速度通过路面深坑时的瞬时冲击载荷，验证轮辋轮缘与辐条连接处的变形量是否在许用范围内；弯曲疲劳工况下，模拟车辆长期转弯行驶时的交变弯曲载荷，验证轮辋安装座附近的疲劳寿命是否满足使用周期要求；径向疲劳工况下，模拟车辆长期满载行驶时的径向循环载荷，验证轮辋整体的抗疲劳性能。同时还要考虑散热需求，多辐条之间的镂空间隙可以在车辆行驶时形成导流通道，带走刹车系统工作时产生的热量，避免刹车热衰减的同时，也能降低轮胎长时间行驶的工作温度，减少轮胎爆胎的风险。轮辋表面的造型过渡全部采用圆角处理，避免尖锐棱角导致的应力集中，同时也能减少行驶过程中的空气紊流，降低风阻带来的不必要能耗。
