上单翼前拉式遥控固定翼航模结构设计

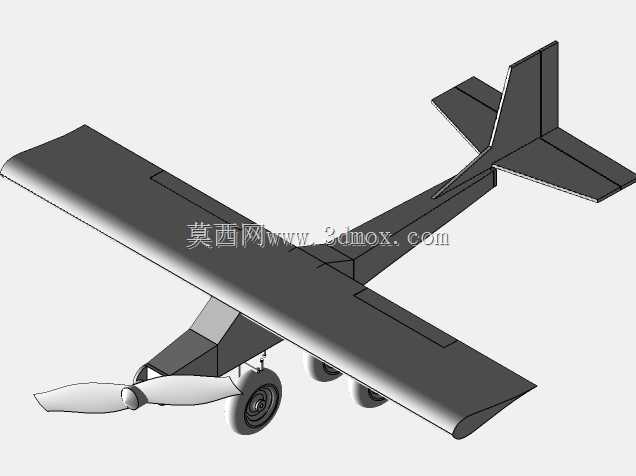

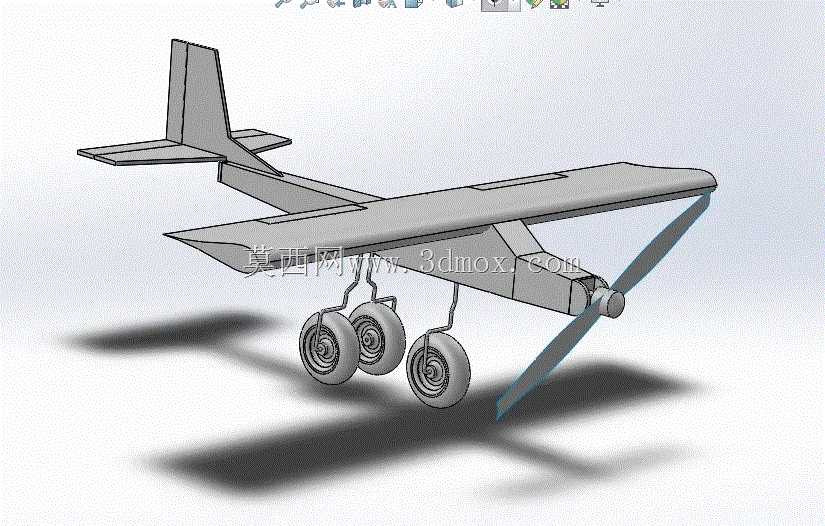

　　这款航模采用上单翼前拉式气动布局，是入门级遥控航模里兼顾飞行稳定性与制作便捷性的典型构型，日常多用于航模爱好者户外飞行练习、中小学航空科普教学演示，也可作为小型航拍载荷的搭载平台完成低空低速拍摄任务。从实际使用场景来看，这类固定翼航模对起降场地要求不高，平整的草地、硬化路面甚至压实的土场都能完成起降，上单翼布局将主翼布置在机身顶部，飞行过程中整机重心处于机翼下方，天然具备自稳配平特性，即使飞行中遇到小幅气流扰动也能快速恢复平稳姿态，对新手操控的容错率更高，不需要频繁打杆修正姿态。前拉式的动力布置将螺旋桨设置在机头位置，相比腰推、尾推布局，动力气流直接扫过机翼前缘，能在低速飞行时给机翼提供额外的附面层气流，降低低速失速的风险，

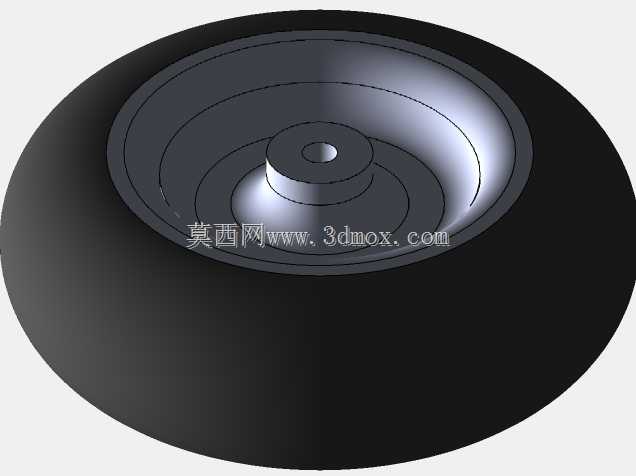

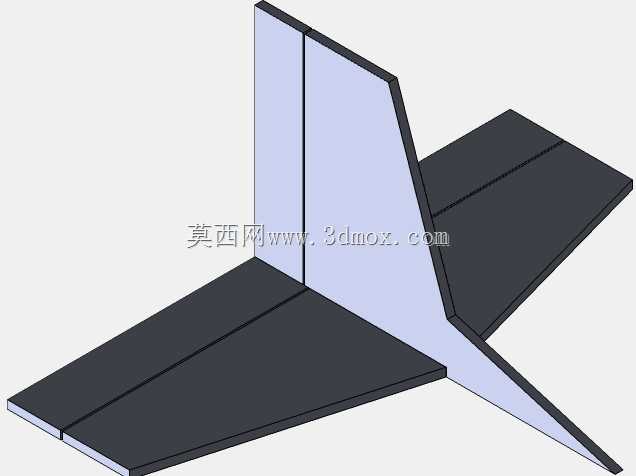

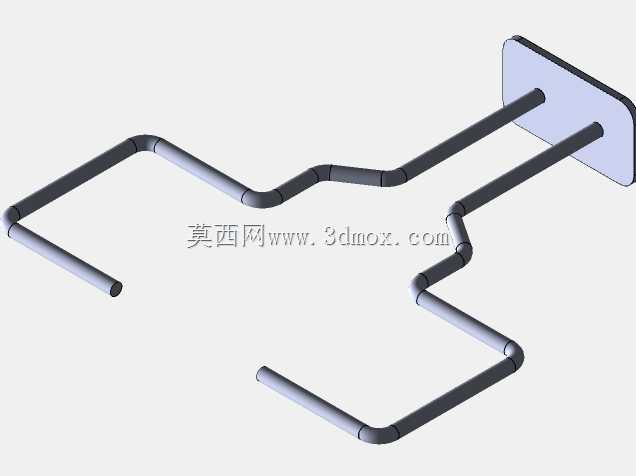

　　同时机头位置的动力安装位预留了足够的散热空间，长时间满油门飞行也能避免动力组件过热。起落架采用后三点式三轮结构，两个主轮布置在机身重心靠前位置，尾轮设置在垂尾下方，主轮采用双轮并列的设计，相比单主轮布局，起降时的侧向稳定性更好，在不太平整的场地滑跑时不容易出现侧翻，起落架的支架采用弹性钢丝构型预留了形变缓冲量，着陆时能吸收大部分冲击载荷，避免硬着陆时机身结构出现开裂。尾翼采用常规平尾加垂尾的构型，平尾负责纵向俯仰配平，垂尾搭配尾轮实现地面滑跑时的方向控制，舵面的安装位置避开了螺旋桨的滑流扰动区，舵效输出更线性，不会出现动力开关时舵效突变的问题。设计过程中优先考虑了零部件的模块化拆分，机身、主翼、尾翼、起落架、

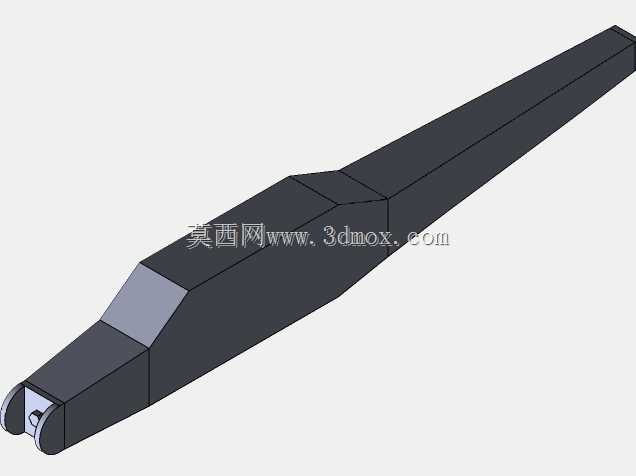

　　动力座都采用独立可拆分的结构，日常运输时可以将主翼、尾翼快速拆卸，减小收纳体积，炸机后也能单独更换损坏的部件，不需要整体报废。机身内部预留了标准的航电设备安装舱，从机头到机尾依次可以布置动力电机、电调、电池、接收机、舵机，各个设备的安装位都预留了走线槽，避免线路缠绕影响舵面动作，电池舱的位置刚好处于整机重心点附近，更换不同重量的电池时只需要小幅调整电池前后位置就能完成重心配平，不需要额外增加配重块。主翼采用平凸翼型，低速升力系数高，飞行时不需要太大的油门就能维持平飞，续航时间更长，翼尖做了小幅上反设计，进一步提升横向稳定性，机翼和机身的连接采用插接式结构，安装时只需要将机翼插销对准机身接口就能完成固定，不需要额外的工具辅助。

　　外形尺寸上，整机翼展控制在1.2米左右，机身长度约0.9米，这个尺寸既不会因为太小导致抗风能力差，也不会因为太大不便于单人携带运输，主翼的安装高度距离机身顶部约50毫米，避免机身和机翼之间的气流干扰，起落架高度设置为120毫米，既保证螺旋桨旋转时不会触地，也不会因为起落架过高导致地面滑跑时重心偏高。安装边界方面，动力座的安装孔位适配常见的22系列外转子无刷电机，螺旋桨适配8到9寸的两叶桨，舵机安装位适配9g规格的微型舵机，电池舱可以容纳2S到3S规格的航模锂电池，各个安装位的公差控制在0.2毫米以内，组装时不需要额外打磨修配就能完成装配。实际飞行中，这款构型的航模起飞滑跑距离仅需10米左右，着陆滑跑距离在15米以内，巡航速度可以控制在每小时30到40公里，即使在3到4级风的天气下也能稳定飞行，平尾和垂尾的舵面偏转角度设置为上下25度、左右30度，既保证足够的操纵灵敏度，也不会因为舵量过大导致飞行姿态失控。
