四缸发动机排气歧管结构设计方案

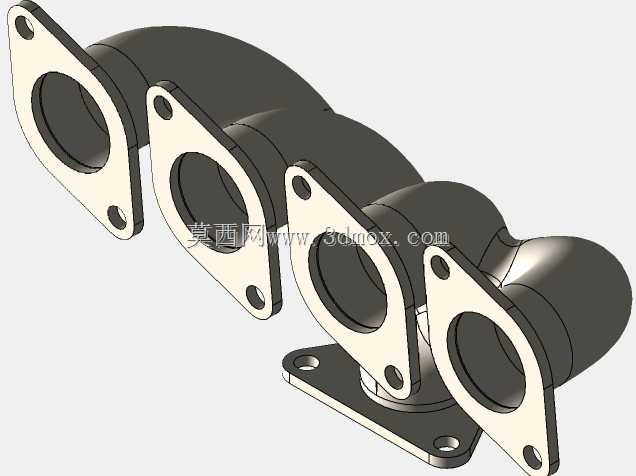

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失、各缸排气均匀性以及整机动力输出表现，同时对排气系统的热负荷分布、振动噪声水平也有显著影响。这款四缸机型配套的排气歧管采用四合一汇聚式管路布局，四个进气侧法兰分别对应发动机四个气缸的排气出口位置，每个法兰端面都设计有均匀分布的螺栓过孔，用于和气缸盖排气侧端面实现刚性密封连接，安装时需匹配对应规格的金属密封垫片，避免高温高压废气出现泄漏问题。

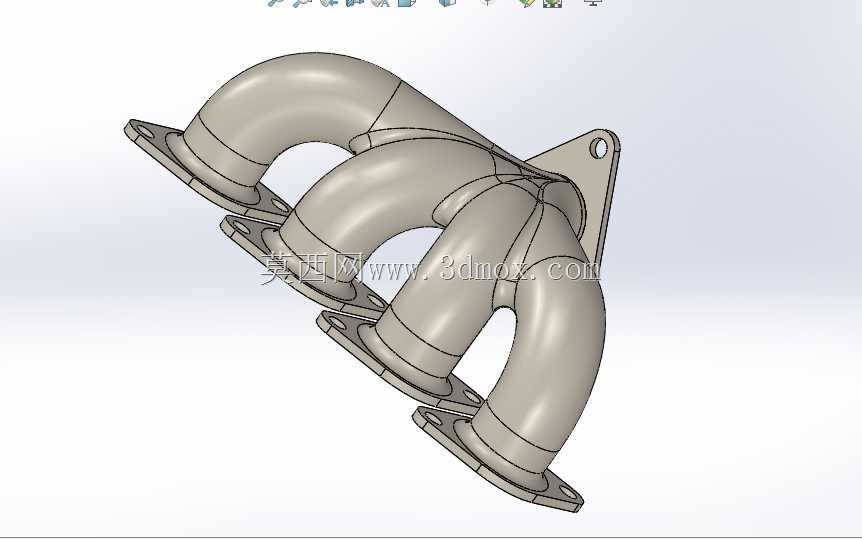

　　从实际应用场景来看，这类歧管多用于小排量直列四缸自然吸气或低增压汽油发动机，适配民用乘用车、小型通用动力机组等设备的排气系统，工作过程中需要承接气缸排出的800-950℃高温废气，因此管路的曲率设计、壁厚选择都需要兼顾热变形补偿与气流阻力控制。设计阶段首先要匹配发动机的点火顺序与排气相位，避免相邻点火气缸的排气脉冲出现相互干涉——如果两个相邻点火气缸的排气道在歧管内过早汇合，前一缸排出的高压废气脉冲会对后一缸刚开启的排气门形成背压，阻碍气缸内的废气彻底排出，进而降低气缸的充气效率，影响动力输出。这款歧管的四个支管采用等长化趋势的弯曲走向设计，各支管从法兰接口到总汇合腔的长度差控制在合理范围内，尽可能让各缸排出的废气到达汇合点的时间差匹配排气相位，减少排气干扰，同时弯曲段全部采用大圆弧过渡结构，避免管路出现直角弯折造成的局部气流阻力激增，降低废气流动过程中的压力损失。

　　在安装边界的设计上，四个进气侧法兰的安装孔位间距严格匹配对应机型气缸盖的排气口布局，孔位公差控制在±0.1mm范围内，保证安装时能够顺利对位，不会出现螺栓强行穿入造成的装配应力；出气侧的三角形连接法兰用于对接下游的三元催化器或涡轮增压器进气口，法兰上的单吊耳结构用于配套排气系统的隔热罩安装或管路固定支架，分散歧管工作过程中产生的振动载荷，避免长期振动造成法兰连接螺栓松动或管路开裂。管路主体的壁厚设计兼顾了耐热性与轻量化需求，管壁采用均匀壁厚设计，避免局部壁厚差过大造成的热应力集中，在管路弯曲的外侧区域适当做了加厚处理，抵消高温废气长期冲刷带来的磨损减薄风险。

　　从功能特性来看，这款排气歧管除了基础的废气导流作用外，管路的走向设计还预留了氧传感器的安装位置空间（可根据具体机型需求在汇合腔区域加工传感器安装螺纹孔），能够配合后处理系统实现空燃比的闭环控制；同时各支管的独立弯曲结构能够在一定程度上吸收热膨胀产生的变形量，减少发动机热机状态下歧管对气缸盖端面的附加应力，避免长期热循环造成的法兰面变形漏气。在实际选型匹配过程中，需要重点核对进气法兰的孔位尺寸、出气法兰的连接规格、歧管整体的安装包络空间是否适配目标发动机的机舱布局，避免出现安装时与周边附件、机舱钣金件发生干涉的问题；同时要确认歧管的材质适配工作温度需求，自然吸气机型可采用高硅钼铸铁材质，增压机型则需要升级为不锈钢材质以承受更高的排气温度与热冲击。
