轮毂电机配套螺旋弹簧减震器结构设计

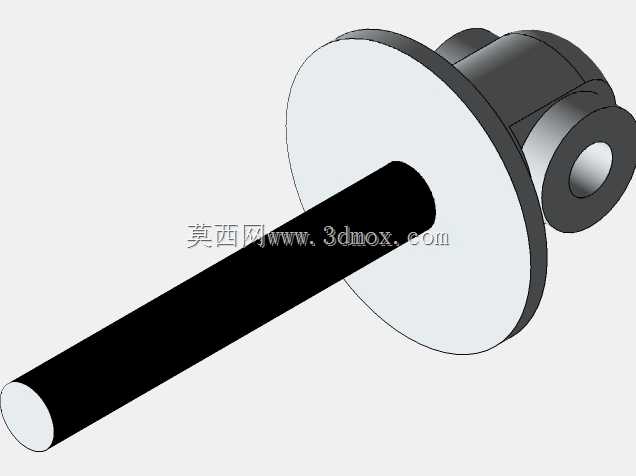

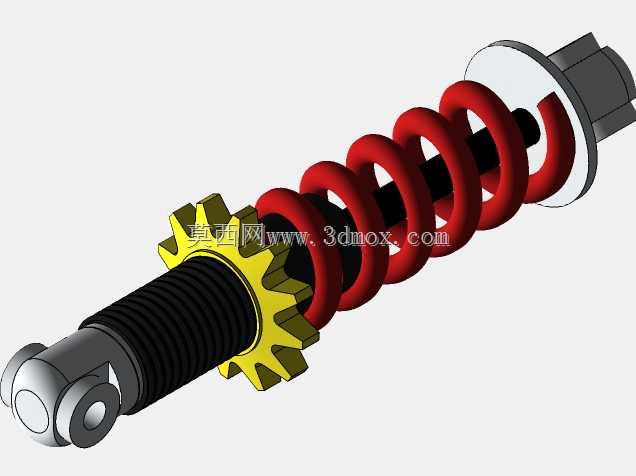

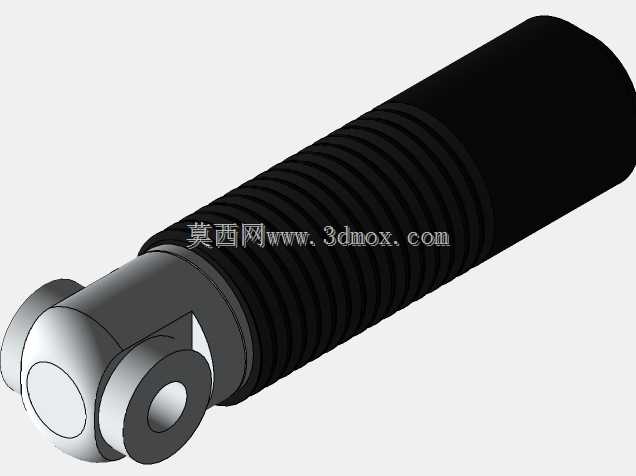

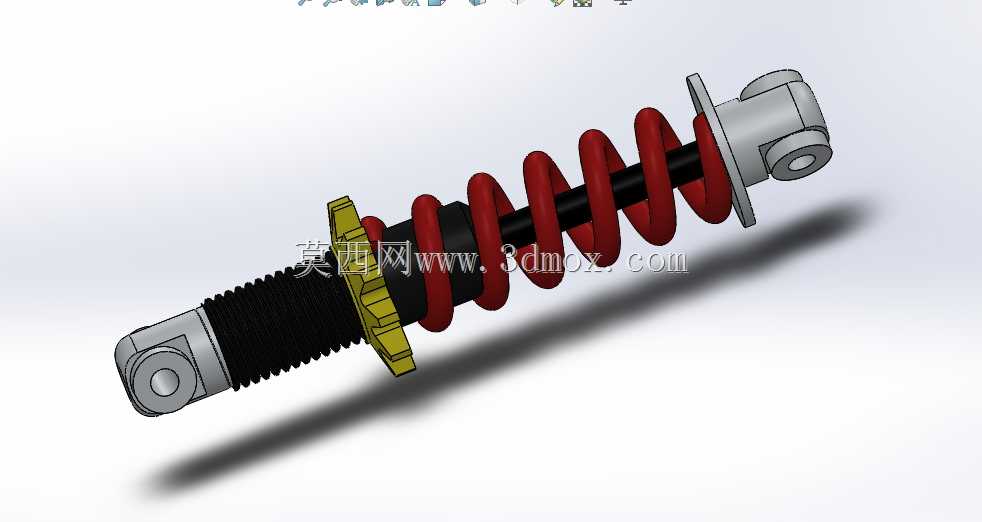

　　该减震结构主要适配轮毂电机驱动的行走机构，常见于低速电动代步车、小型特种作业行走设备、非道路短途电动运载平台的轮边悬挂系统中，核心作用是过滤路面传递到车架的颠簸冲击，避免轮边驱动电机直接承受硬冲击造成内部磁钢移位、绕组松动等故障，同时保障轮胎与地面的有效接触附着力，提升行走过程的操控稳定性。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与液压阻尼芯同轴布置的方案，上下两端均采用环眼式铰接安装结构，上端铰接点对接车架侧的安装吊耳，下端铰接点对接轮边摇臂或轮毂电机的安装支架，铰接结构内置耐磨衬套，可释放轮边跳动时的小幅角度偏转，避免安装位出现应力集中。阻尼芯外侧设置波纹式防尘护套，可阻挡行驶过程中泥沙、扬尘侵入阻尼杆的密封结构，

　　延长阻尼元件的密封寿命，弹簧下端设置黄色的高度调节托盘，可通过调整托盘的轴向位置改变弹簧预压缩量，匹配不同整备质量下的悬挂软硬需求，适配不同载荷工况的使用要求。设计过程中需严格控制安装边界尺寸，上下环眼的中心距为减震器的核心安装长度，需匹配轮系跳动的极限行程，避免减震器在极限压缩状态下出现刚性顶触，极限拉伸状态下出现弹簧脱出、阻尼杆拉脱的问题；弹簧的中径、线径参数需结合额定载荷下的压缩量匹配阻尼芯的阻尼系数，避免出现弹簧刚度与阻尼不匹配导致的弹跳余震问题。环眼的内孔直径需匹配安装销轴的尺寸，配合间隙控制在合理范围，既保证铰接转动的灵活性，又避免间隙过大造成行驶过程中的悬挂异响。弹簧表面采用喷塑防锈处理，适配户外非道路场景的使用环境，金属结构件均做了圆角过渡处理，避免应力集中造成的结构疲劳失效，阻尼芯的活塞杆表面做了硬化处理，耐磨性能可满足长期往复运动的使用需求。
