手机屏幕自动贴膜生产设备结构设计

　　这套设备针对消费电子组装环节的手机屏幕贴膜工序开发，适配3C制造车间流水线的批量生产需求，可直接对接前段屏幕检测、后段整机装配的产线节拍，替代传统人工贴膜工位的重复作业，解决人工操作中贴膜偏移、气泡残留、胶层涂布不均、边缘贴合不到位的常见问题。整套设备采用模组化拆分设计，共包含正面贴膜、侧面贴膜、底部贴膜三个核心作业工位，同时配套手动上胶、自动上胶两套供胶模块，可根据生产订单的胶层要求、产能节拍灵活切换作业模式，目前对应结构单元已经过多批次量产验证，运行稳定性可满足连续三班倒的生产需求。

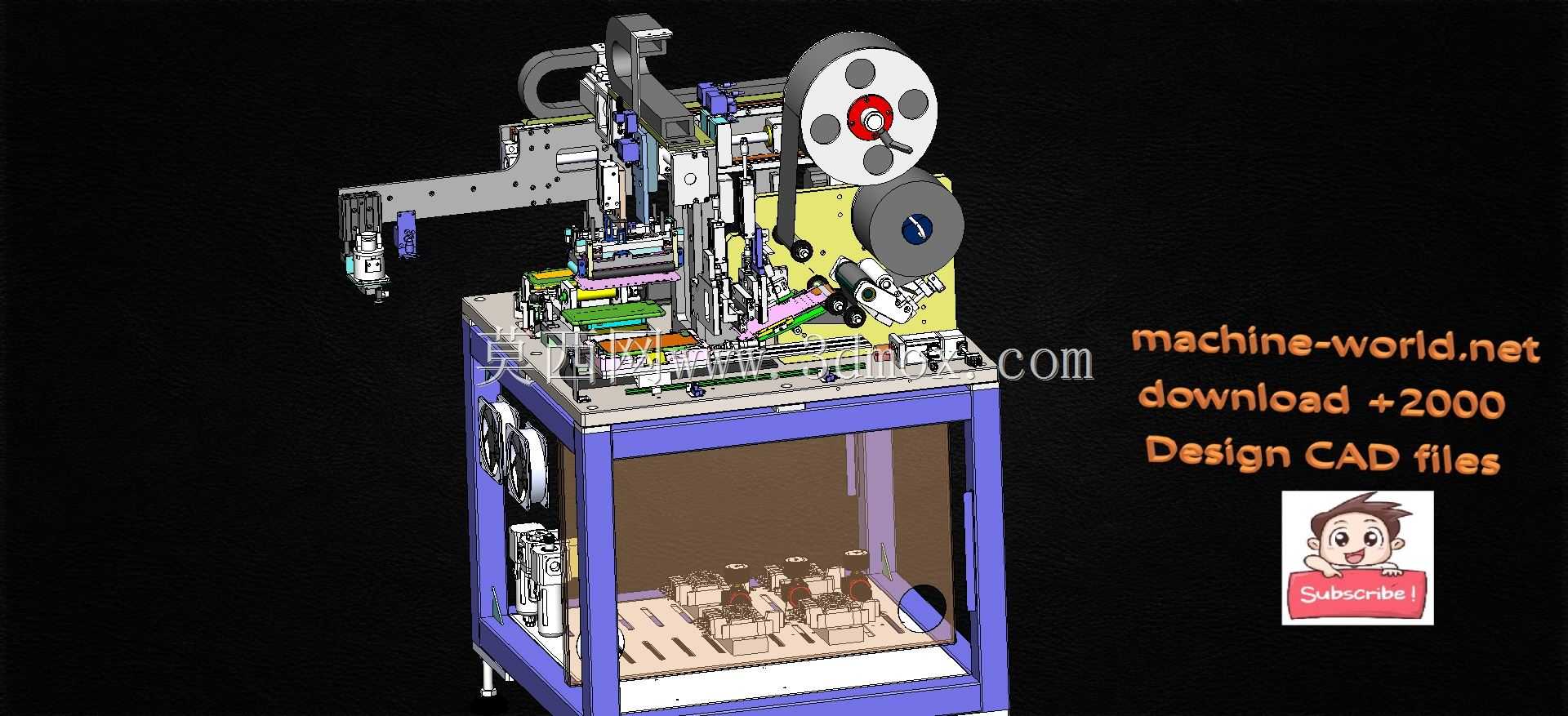

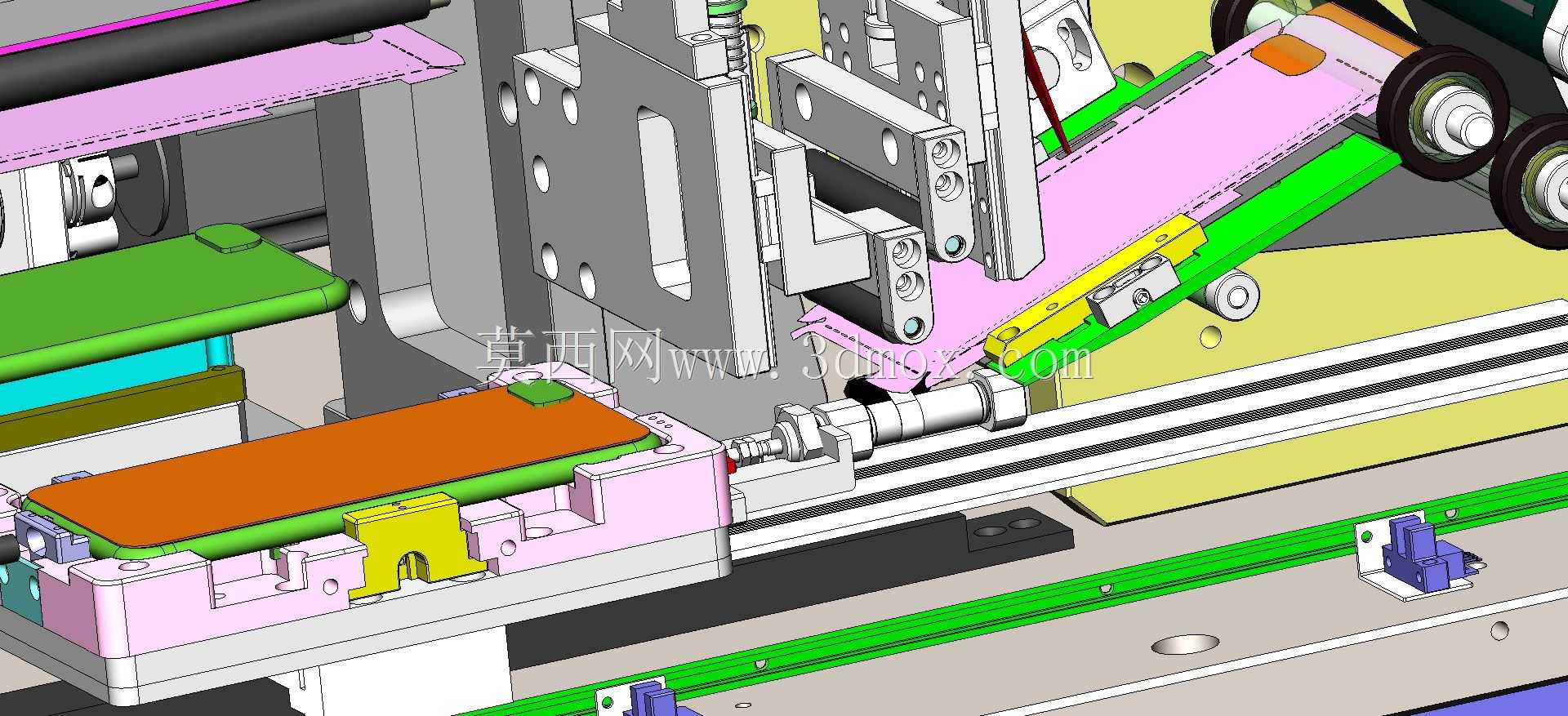

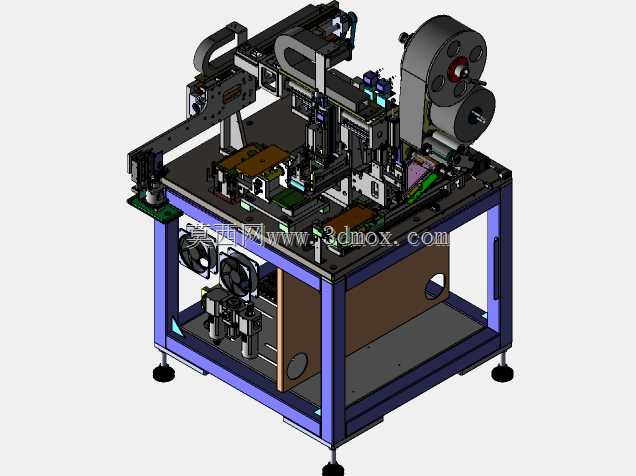

　　从结构布局来看，设备主体采用铝型材搭建基准安装框架，输送线沿设备长度方向居中布置，采用平皮带搭配定位治具的载料方式，治具根据对应型号手机的外形轮廓做仿形铣削加工，定位销与手机侧边的定位基准孔配合，重复定位精度可控制在0.05mm以内，避免输送过程中工件移位导致的贴膜偏差。上料端可对接人工上料工位或者前段机械手自动上料机构，工件随输送线依次经过各作业工位，每个工位设置独立的阻挡定位气缸，工件到达工位后阻挡气缸顶升，配合侧面夹紧机构将载具牢牢固定在作业位置，待当前工位作业完成后夹紧松开，阻挡气缸下降，工件流向下一工位。

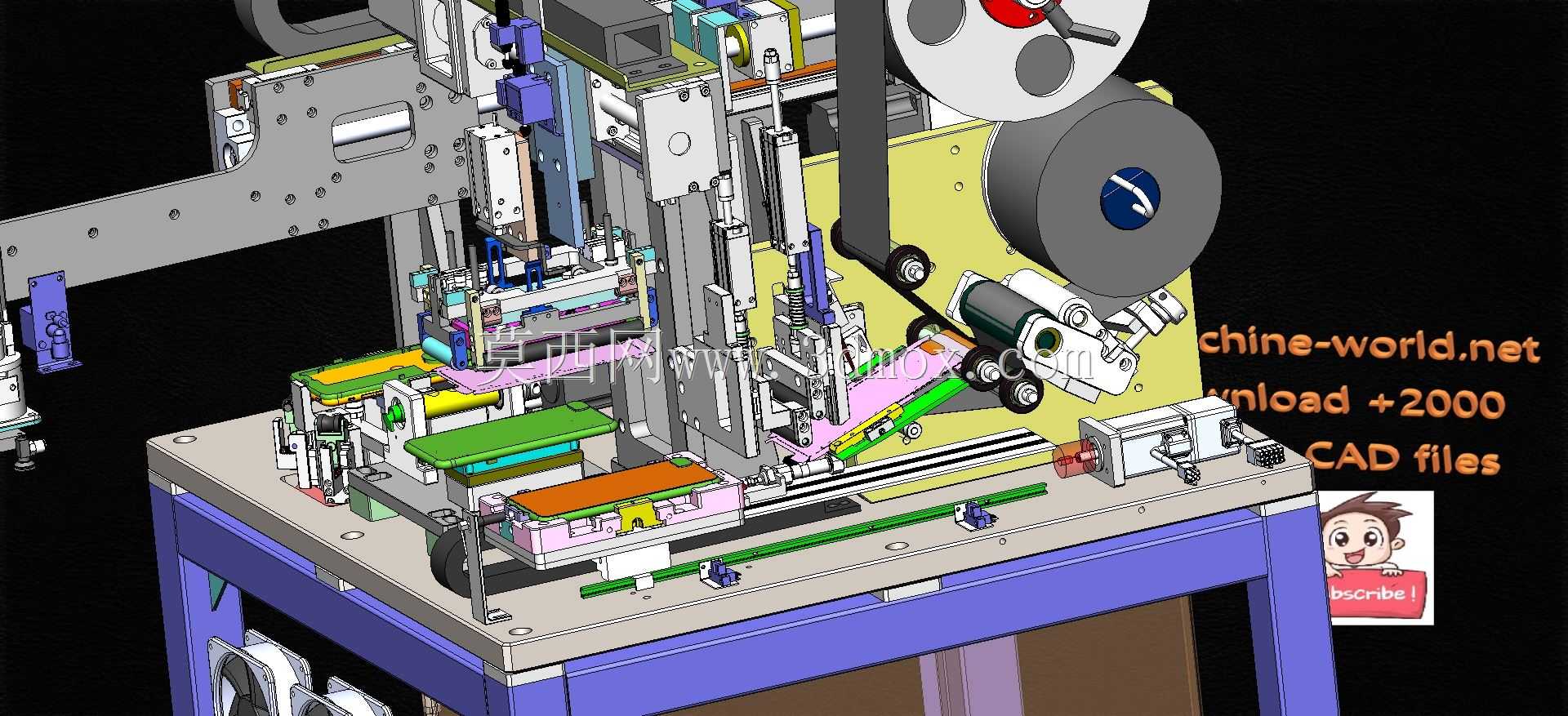

　　正面贴膜工位配置卷料放料机构、离型纸收卷机构、覆膜压合辊组，放料端配备磁粉张力控制器，保证膜料输送过程中张力恒定，避免膜料拉伸变形或者褶皱；压合辊采用硅胶材质，邵氏硬度控制在40-50度，压合过程中可自适应屏幕表面的微小高度差，压合辊的下压行程通过伺服电缸精确控制，压合压力可根据膜材特性在0.1-0.5MPa范围内调整，压合时从屏幕一端向另一端匀速滚压，逐步排出膜与屏幕之间的空气，从结构设计上减少气泡产生的概率。侧面贴膜工位针对手机中框的侧边贴膜需求设计，采用多组可调节角度的压合滚轮，可适配不同弧度的手机中框轮廓，滚轮支架通过线性导轨连接，可根据手机侧边的轮廓做随动压合，保证膜材与侧边完全贴合，无翘边、无褶皱。底部贴膜工位的结构与正面工位类似，针对手机后盖的贴膜需求调整压合辊的安装高度与压合行程，同样配备独立的膜料放卷与收卷机构，可兼容不同材质的后盖保护膜。

　　供胶模块分为手动与自动两套，手动上胶模块适合小批量试产、胶型频繁切换的生产场景，操作人员可根据工艺要求手动调整涂胶厚度、涂胶范围，胶阀采用针式点胶阀，可针对局部区域做精准补胶；自动上胶模块适配大批量量产场景，采用三轴移动平台搭载精密涂胶阀，可根据预设的涂胶轨迹自动完成胶层涂布，涂胶路径可根据不同型号手机的贴膜区域灵活编程，胶层厚度控制精度可达±0.02mm，保证胶层涂布均匀，无漏涂、无堆胶问题。

　　从安装边界来看，整套设备的长度方向沿输送线延伸，整体占地尺寸可适配常规车间的流水线安装空间，底部配置可调脚杯与脚轮，方便设备移位与水平调整，设备的气路、电路接口统一布置在设备侧下方的走线槽内，可快速对接车间的压缩空气气源与供电接口，不需要额外做复杂的管线改造。各功能模组采用快拆式安装结构，更换不同型号产品的生产治具、调整膜料规格时，不需要拆解设备主体结构，仅需更换对应治具、调整模组的安装位置与参数即可完成换型，换型时间可控制在30分钟以内，适配多品种小批量的柔性生产需求。

　　在细节设计上，所有运动部件均配置行程限位开关与硬限位块，避免机构超程运行导致的设备损坏；贴膜工位附近配置静电消除棒，消除膜料与工件表面的静电，减少静电吸附灰尘导致的贴膜不良；胶路模块配备加热保温装置，可根据胶水的特性调整工作温度，避免胶水粘度变化影响涂胶质量。整套结构的设计充分考虑了车间生产的实际维护需求，易损件均采用标准件，可直接从市场采购更换，降低设备的后期维护成本，各模组的维护空间预留充足，日常检修、清洁、易损件更换不需要拆解过多周边结构，减少设备停机维护的时间。
