平衡重式电动叉车仓储搬运设备

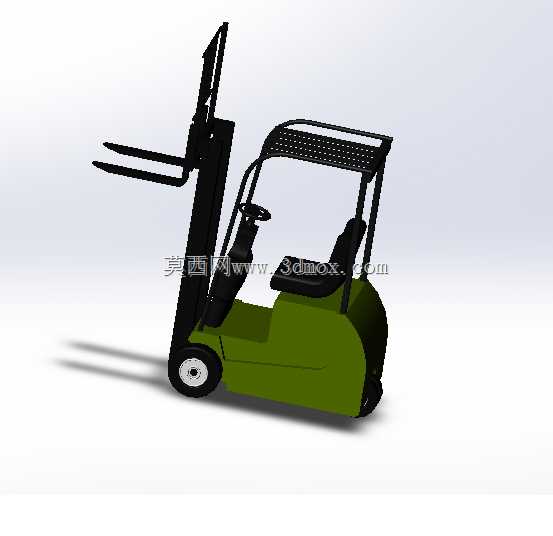

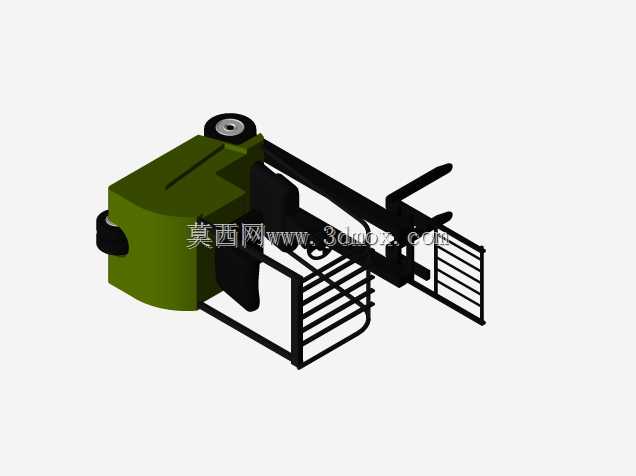

　　这款平衡重式电动叉车的三维结构围绕室内仓储、车间物料周转和窄通道堆垛作业展开，整车采用三支点式布局，前部为货叉与起升门架，后部集成配重块与驱动单元，车身中部布置驾驶座椅、方向盘和防护顶棚，整体造型紧凑，适合在空间受限的厂房内部完成托盘货物的水平搬运与低位堆高作业。从实际使用场景看，这类电动叉车主要服务于电商仓库、机械加工车间、轻工生产线和冷链库房，承担成件物料从卸货区到货架位、从线边仓到装配工位的转运任务，相比内燃叉车，电动驱动形式运行噪声低、无尾气排放，能够满足室内密闭空间长时间作业的环保要求。

　　在功能结构上，前部货叉采用标准叉齿形式，叉齿间距可根据托盘规格调整，门架为竖直起升结构，内置升降导轨与链条传动路径，能够带动货叉沿门架垂直升降，完成货物的举升和堆码。门架后方设置倾斜油缸连接位，作业时可使门架小角度前倾或后倾：取货时前倾便于叉齿插入托盘插孔，载货行驶时后倾可让货物重心靠向车身，降低货物滑落风险。车身尾部的平衡重块是整车稳定的关键，其重量按照额定载荷与最大起升高度匹配，用来抵消前部货物产生的倾覆力矩，保证叉车在满载举升和行驶过程中纵向稳定性。

　　驾驶区域的设计兼顾操作视野与人员防护，座椅布置在车身中部靠后位置，方向盘位于座椅前方，转向系统连接前轮转向机构，操作人员坐姿状态下可直接观察前方货叉与货物对位情况。顶部防护顶棚采用框架加格栅结构，既能够在货物意外坠落时为驾驶员提供防护，又不会遮挡上方视线；顶棚立柱与车身底盘刚性连接，形成简易安全防护架。车身下部为电池与电控系统安装舱，电动叉车通常将蓄电池组布置在车架中下部，利用电池自身重量辅助降低整车重心，同时为行走电机和起升电机提供动力，轮系方面前部为承重驱动轮，后部设置转向轮，三支点结构使转弯半径更小，在仓库通道内转向调头更加灵活。

　　建模过程中需要重点把控几处装配边界：首先是门架与车架的铰接点位置，该点决定门架倾斜运动的旋转中心，直接影响货叉在不同倾斜角度下的离地间隙和作业范围；其次是货叉的最低落地高度与最高起升高度，要保证叉齿能够完全插入标准托盘底部，同时满足目标货架层的堆高要求；再者是车身尾部配重的外轮廓尺寸，在窄通道倒车时尾部回转范围不能超出通道安全宽度，轮距与轴距参数也要和整车额定载荷匹配，避免满载转向时侧倾过大。

　　从外形尺寸协调来看，整车长度包含货叉前端至配重尾部的总尺寸，宽度由车身两侧轮距和护板宽度决定，高度则分为门架收回时的整车高度与门架起升后的最大高度，仓库选型时需要对照门洞高度、货架通道宽度和电梯轿厢尺寸进行校核。细节结构上，车轮采用实心橡胶轮胎形式，适应车间硬化路面，车身护板覆盖电池与线路区域，仅保留检修开口，既保证外观整洁，也能避免日常作业中杂物磕碰运动部件。整体结构完整呈现了电动叉车从行走、转向、起升到防护的核心组成，可用于仓储设备方案展示、结构原理教学以及厂区搬运装备选型参考。
