带滚轮翻盖玩具垃圾桶与配套笔杆结构

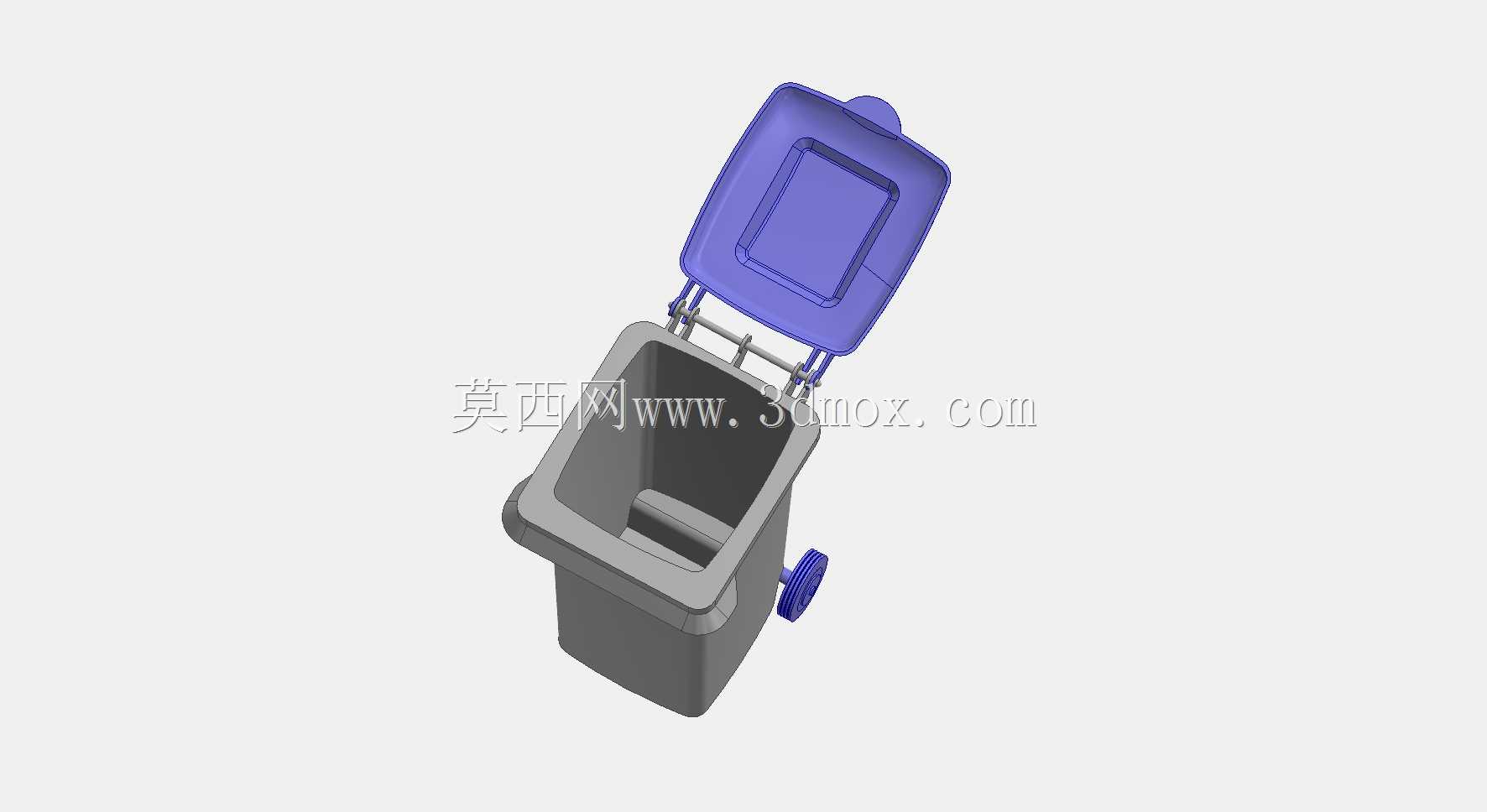

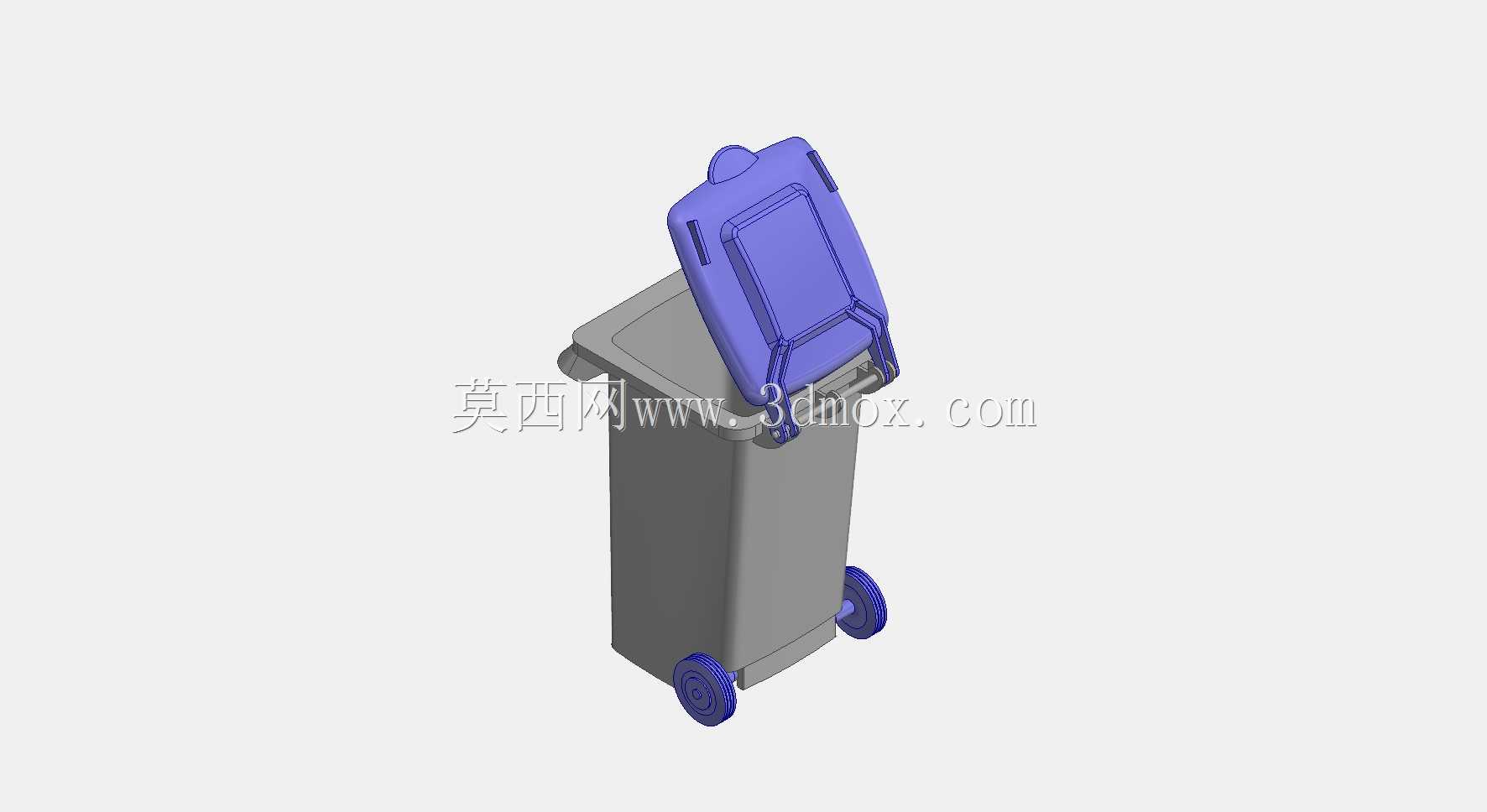

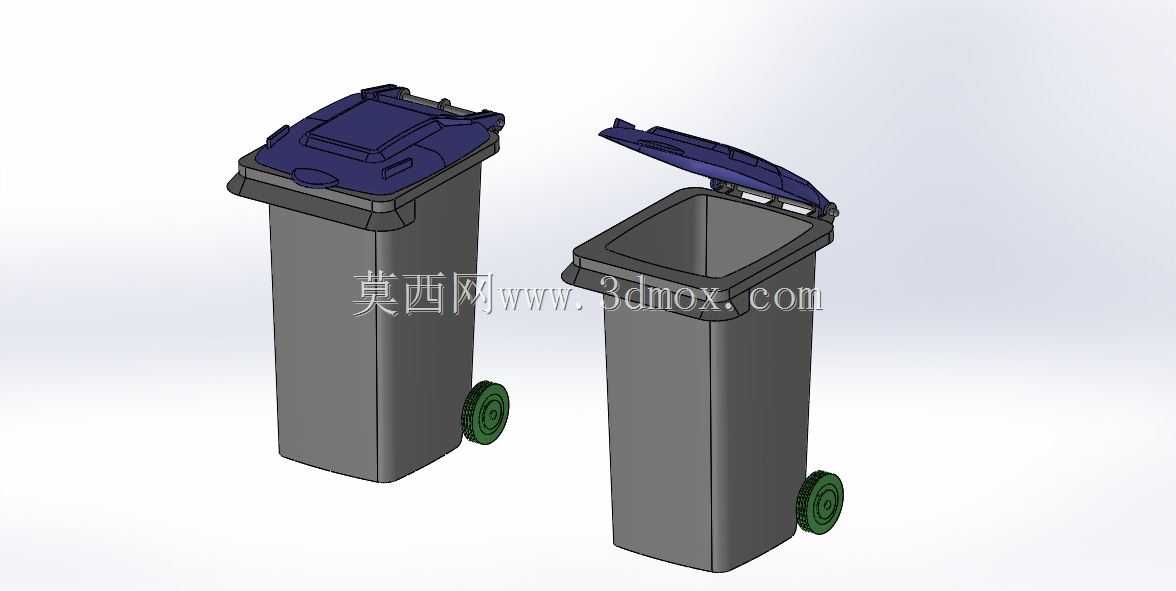

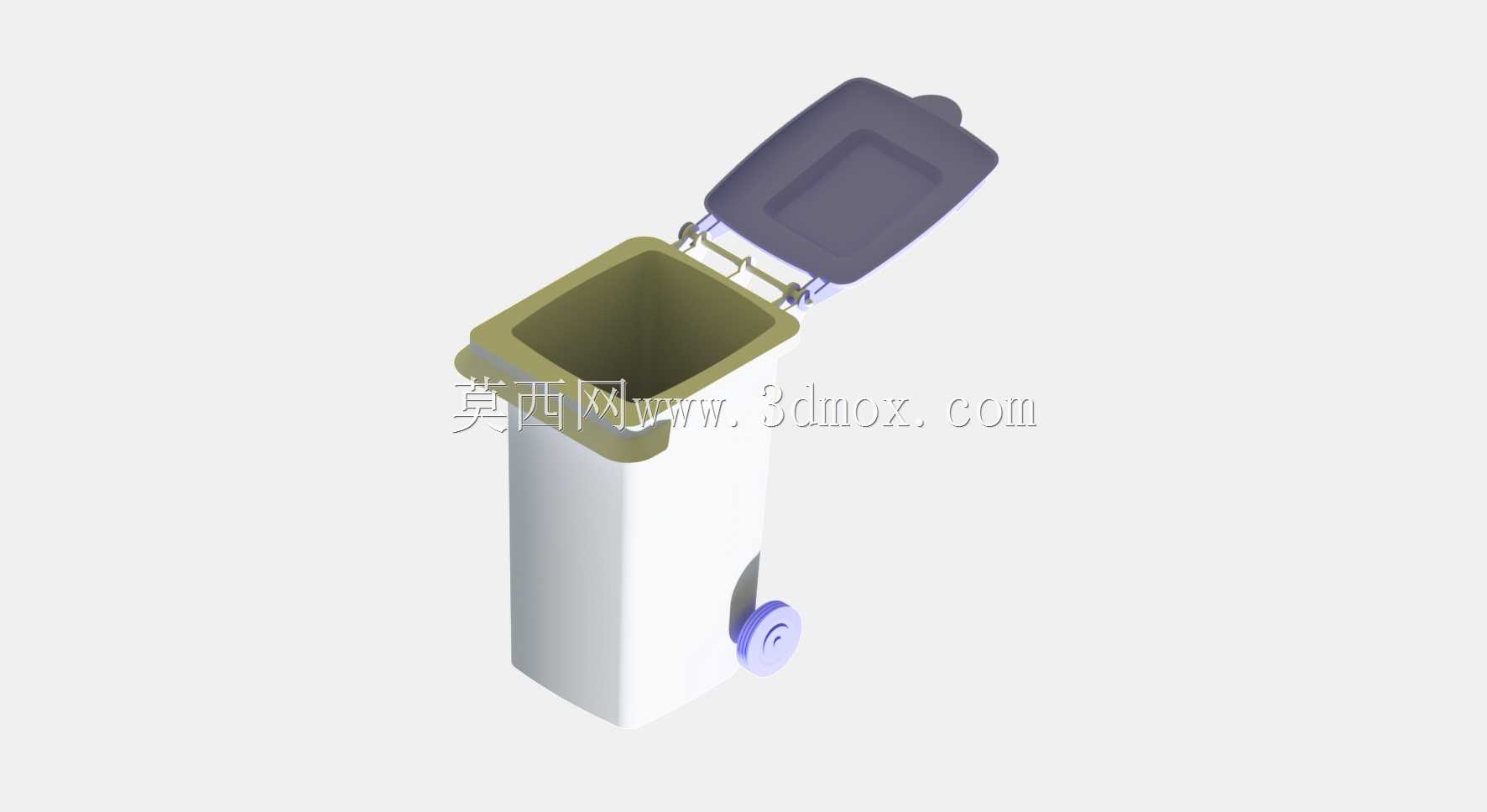

　　这套结构围绕桌面级3D打印成型与小尺寸玩具收纳场景展开，主体由带滚轮的立式垃圾桶、翻盖机构和配套笔杆组成，适合用于儿童过家家玩具、桌面收纳摆件、文创小产品以及3D打印教学案例。模型在建模时把外观造型、装配关系和打印可实现性放在同一层级考虑，桶身采用近似长方体的竖向腔体，边角做连续过渡，既减少尖锐棱边带来的安全隐患，也让打印件在层叠成型时避免局部应力集中。桶口位置设置外扩承托边，用于承接上盖并限制横向位移；盖体与桶身之间通过后部连接区域形成翻转配合，前端保留按压和开启所需的操作空间。实际使用时，翻盖能够绕连接位置抬起或落下，闭合后盖沿与桶口边缘形成重叠遮挡，可减少小件物品掉出，也能让玩具形态更接近真实环卫垃圾桶。

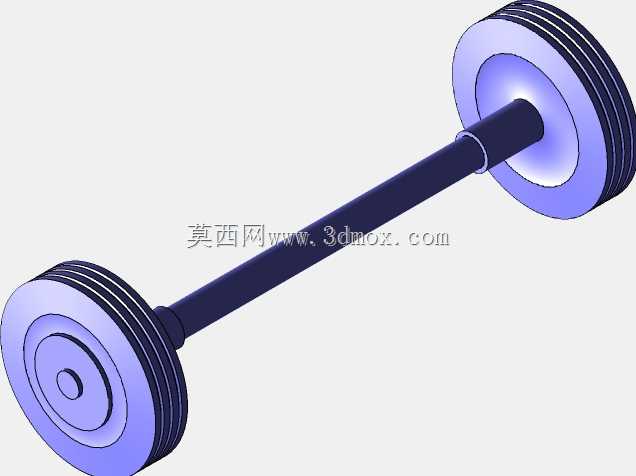

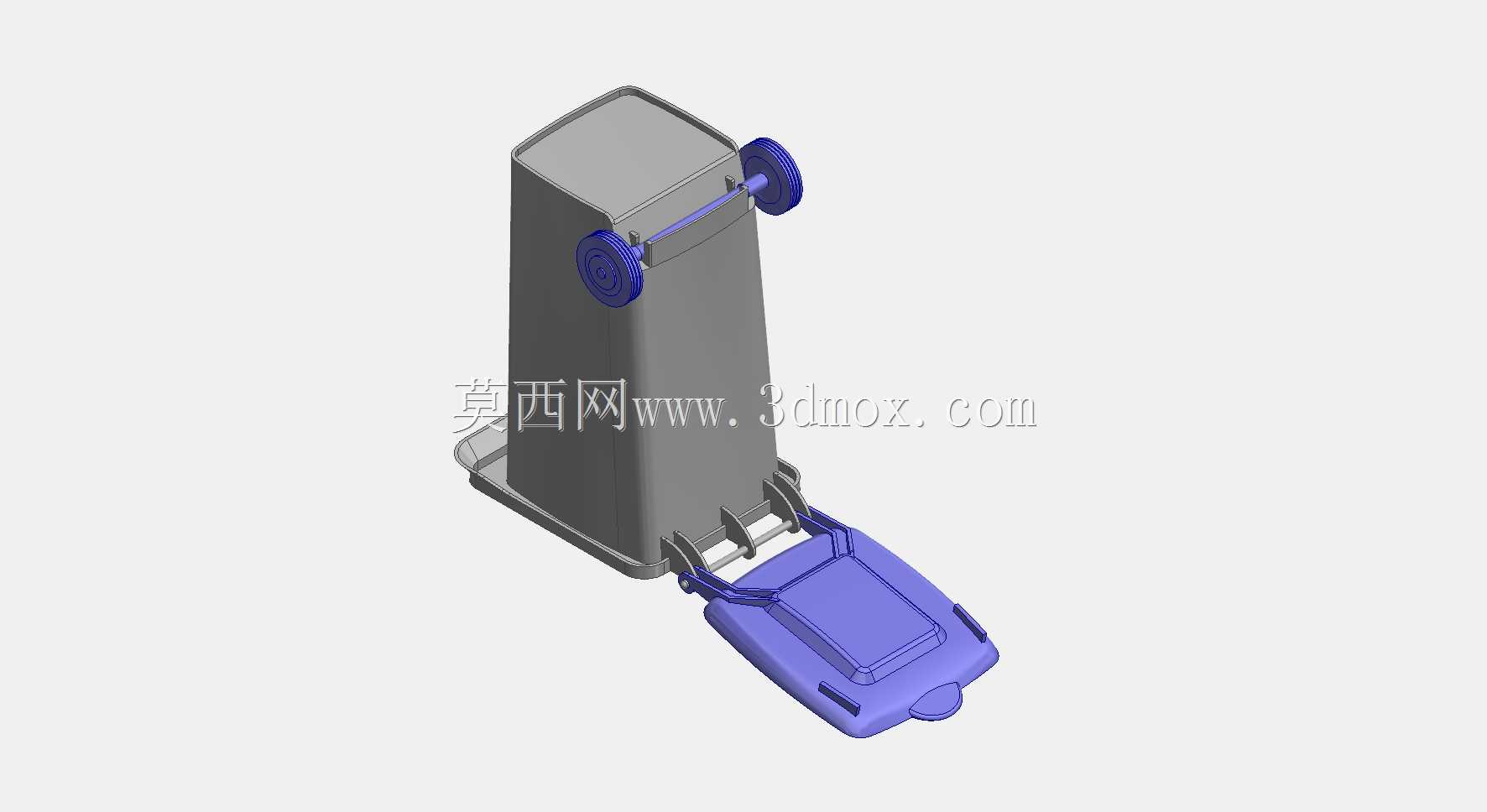

　　桶身下部一侧布置滚轮，滚轮采用紫色独立零件表现，轴线位置与桶底保持适当距离，使模型在平面上推动时具有明显的滚动特征。滚轮并非单纯装饰，它在结构上承担侧向支撑和姿态稳定作用：桶体直立时，底部平面承担主要支撑，滚轮接触或接近地面；倾斜拖动时，滚轮成为运动支点，儿童可以用较小的力推动桶体。设计这类小玩具时，轮径不能过小，否则越过桌面接缝或轻微凸起时容易卡住；轮宽也需要与桶体比例协调，过窄会造成侧倾，过宽则削弱玩具的轻巧感。模型中滚轮与桶身的连接位置靠近下端后侧，符合真实移动垃圾桶的受力习惯，拖动时桶口略微后仰，重心落在滚轮与手部施力点之间。

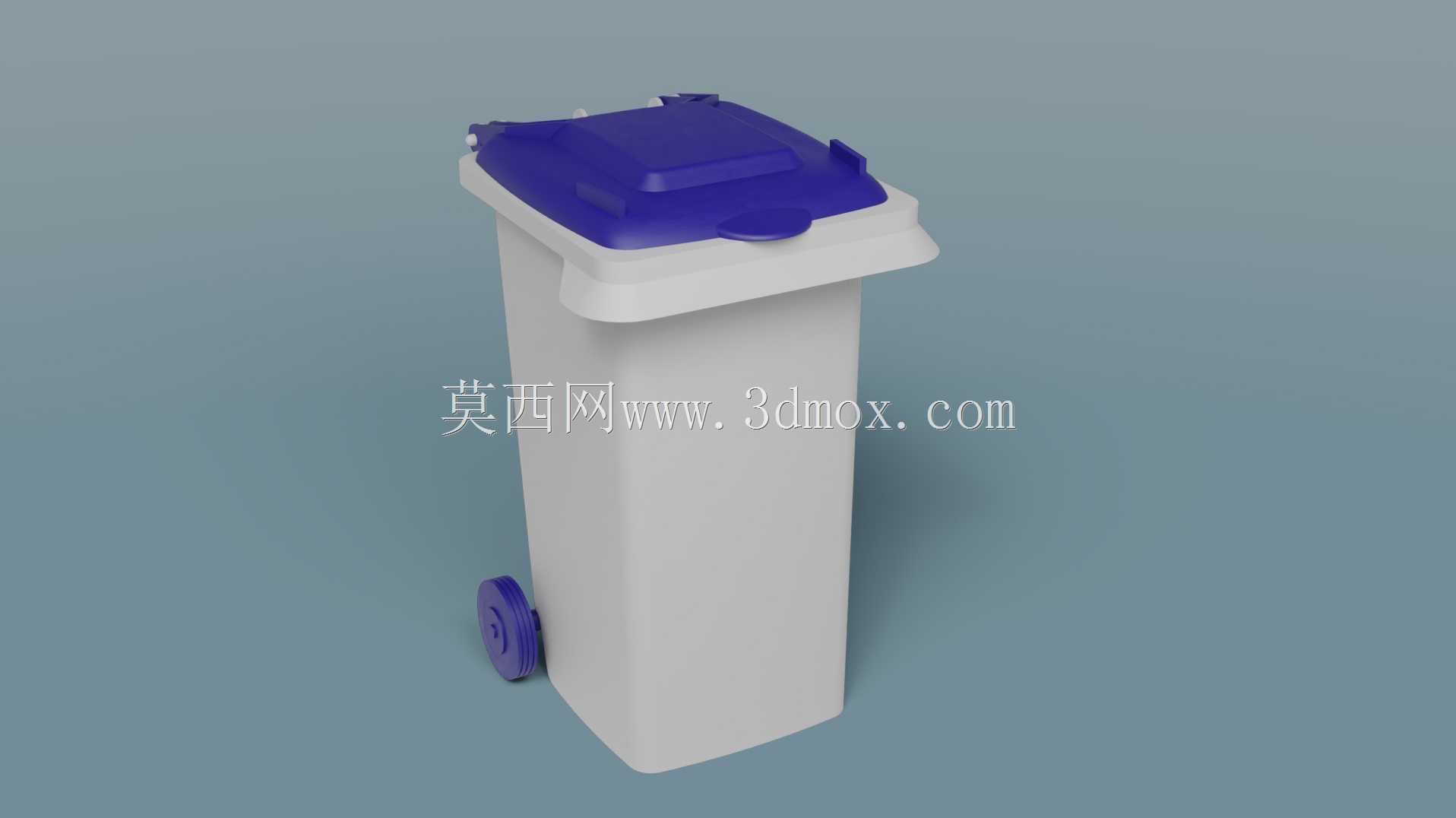

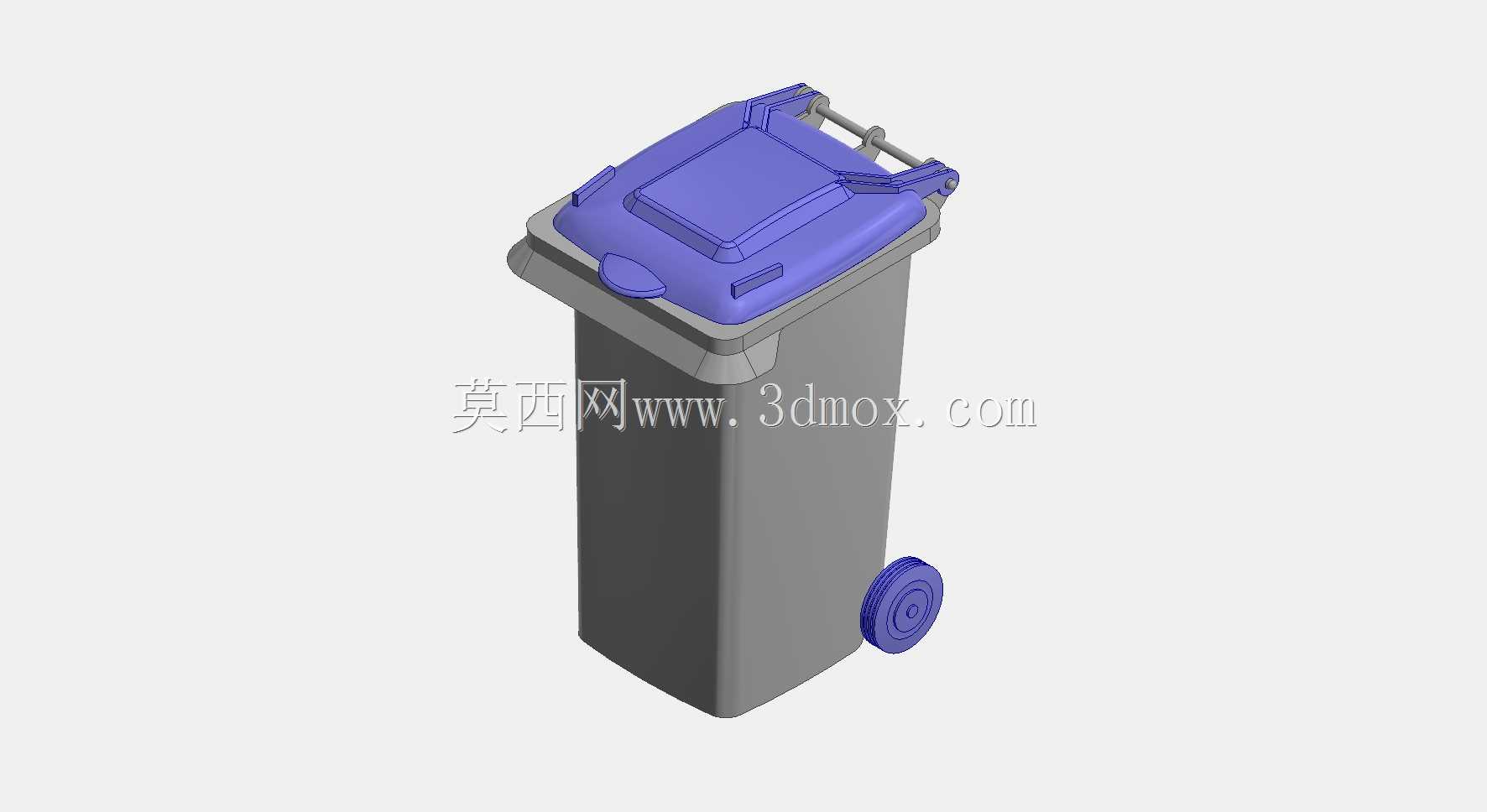

　　上盖采用蓝色分件，顶面有轻微隆起和局部加强造型，边缘向下包覆桶口。盖体不是简单平板，而是通过厚度变化和轮廓折边提高抗弯刚度。对于FDM打印件来说，大面积平板若缺少厚度和折边，冷却收缩后容易翘曲，按压时也会产生发软感；因此盖体边缘形成裙边式结构，既能增强自身刚性，也能在闭合时遮盖桶口接缝。盖面上方的小凸起对应真实垃圾桶的提握或堆叠定位区域，在玩具版本中可作为视觉识别特征，也能增加手指接触时的层次感。盖体后部与桶身的配合需要预留转动间隙，间隙过小会因打印层纹和表面粗糙度导致翻转卡滞，间隙过大则会出现盖体松动、闭合位置不准。

　　配套笔杆部分延续同一套产品的玩具化设计思路，可作为桌面文具收纳或场景配件使用。笔杆外形细长，截面变化不宜复杂，重点在于握持区、端部过渡和与收纳空间的匹配。若将笔杆放入桶内，桶腔净宽需要大于笔杆最大外径，并保留取放间隙；若作为独立摆件，则笔杆的直线度、端面平整性和配色分件会直接影响成品观感。细长件在3D打印中容易出现倒伏、振纹或折断，建模时应控制悬伸方向，必要时让零件沿竖向成型，利用层间方向承受弯曲载荷。笔杆与垃圾桶组合后，可以形成“清洁工具+文具”的趣味桌面套装，也适合用于装配演示，让学习者理解腔体零件、回转零件和盖类零件在同一产品中的不同建模方式。

　　从尺寸边界看，桶体属于高而窄的立式结构，占地面积小，高度方向提供主要收纳容积。桶身壁厚需要在外观比例和打印耗材之间平衡：壁厚太薄，桶口和底角容易破损；壁厚太厚，模型重量增加，打印时间和材料消耗也明显上升。对于玩具用途，外表面应避免深槽、尖边和易夹手缝隙；翻盖与桶口之间的活动缝要保持均匀，手指可接触区域不应出现剪切式夹点。桶底需要保持平整支撑面，四角或底边可做小圆角，使打印首层附着更稳定，也减少桌面刮擦。滚轮外圆应同轴，安装孔或轴位与轮体中心保持一致，否则推动时会产生跳动。

　　在结构拆件上，白、蓝、紫三色区域天然适合分成桶身、盖体、滚轮等零件，既可以通过多色打印分别成型后装配，也可以在单材打印后进行表面涂色。分件边界应尽量选在外观转折或装配止口处，避免在大平面中间留下拼接缝。桶身内腔可设置轻微拔模斜度，便于打印后取出支撑，也符合注塑产品从模具中脱出的工艺逻辑。虽然该模型面向3D打印，但其造型语言参考了塑料制品的生产方式：圆角、壁厚均匀、筋板隐藏、盖沿包覆和轮轴连接，都能迁移到小型注塑玩具开发中。

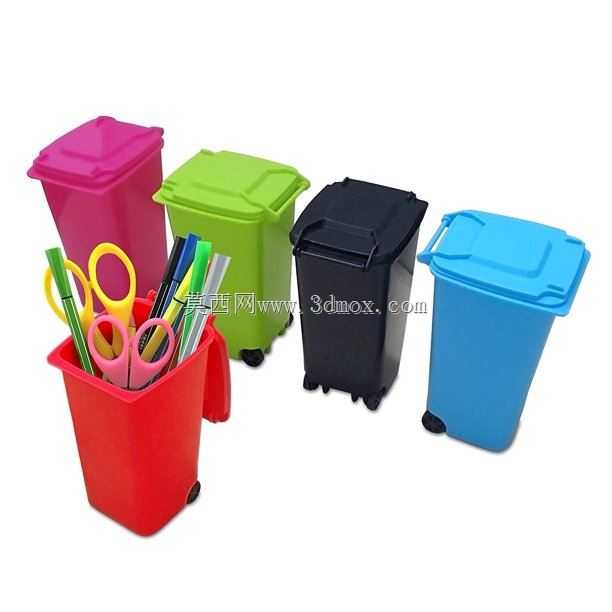

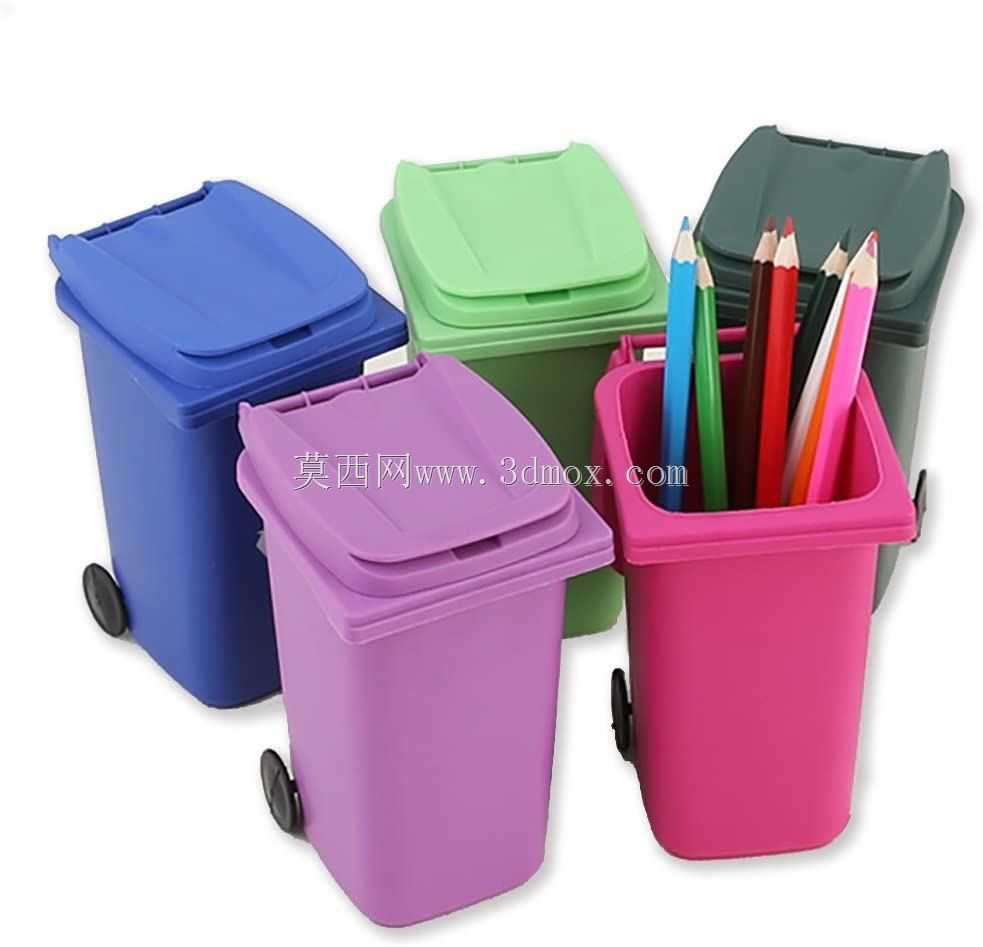

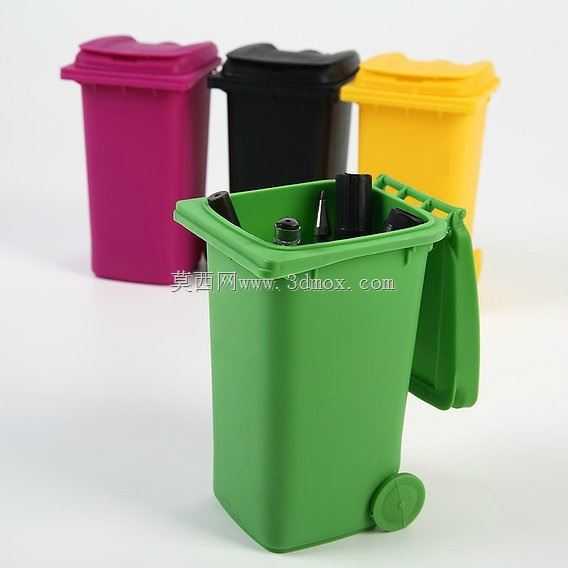

　　应用时，该模型既可作为儿童场景玩具中的迷你垃圾桶，也可放在办公桌边收纳回形针、橡皮、短笔等小物；配套笔杆则强化了文具属性。若用于展会或教育演示，它能同时展示实体建模、装配约束、运动干涉检查和打印方向规划。检查重点包括盖体翻转是否与桶口后侧碰撞、滚轮转动是否与桶壁干涉、桶腔是否能容纳笔杆、盖体闭合后是否存在明显错位。整体结构不追求复杂机构，而强调比例、分件、活动间隙和成型工艺之间的平衡，适合作为小型消费类创意产品从外观模型走向实物验证的基础结构。
